PT100 PUR صمام التنفس HS PF PUR30CC صمام التوزيع الساخن الذوبان لجمعية SMT FPC PCB

صمام رش PUR PT100 HS PF PUR30CC صمام رش عالي الدقة بدون تلامس لتجميع الإلكترونيات SMT FPC PCB معدات رش لاصق البولي يوريثين الذائب بالحرارة

مقدمة المنتج

صمام رش PUR HS‑PF‑PUR30CC هو صمام رش ذائب بالحرارة عالي السرعة بدون تلامس مصمم للأتمتة الصناعية الدقيقة. مجهز بوحدة استشعار درجة الحرارة PT100، يوفر صمام رش PUR هذا تسخينًا مستقرًا لغراء PUR الذائب بالحرارة، مما يلغي تلف التلامس للأجزاء العاملة أثناء الرش. مصمم لخرطوشة غراء 30cc، يدعم الرش بنقاط وخطوط فائقة الدقة دون لمس الركائز. يمكن دمجه بسلاسة مع معظم منصات الحركة، ويتم نشره على نطاق واسع لعمليات التجميع الدقيقة SMT و FPC و PCB. كمكون رش أساسي، فإنه يحل المشاكل الشائعة مثل عدم اتساق إخراج الغراء، وخدش الأجزاء العاملة، وانسداد الغراء المتكرر في أنظمة الرش بالاتصال التقليدية.يحتوي على الميزات والوظائف الرئيسية التالية:

رش عالي الدقة: يستخدم صمام رش PUR تقنية رش متقدمة للتحكم في كمية وسرعة وموضع حقن الغراء بدقة عالية جدًا. هذه الدقة تجعله مناسبًا للتطبيقات التي تتطلب تطبيق غراء عالي الدقة، مثل تثبيت وختم المكونات الدقيقة.

1. قابلية التعديل والبرمجة: يتميز الجهاز بمعلمات رش قابلة للتعديل، مثل ضغط رش الغراء ووقت رش الغراء ووضع رش الغراء. هذا يمكّن المشغلين من الضبط الدقيق والتحسين بناءً على احتياجات التطبيق المحددة. تمتلك بعض صمامات رش PUR أيضًا وظائف قابلة للبرمجة، والتي يمكنها ضبط أوضاع ومسارات رش الغراء المتعددة مسبقًا للتكيف مع متطلبات العملية المختلفة.
2. إنتاج فعال: يتميز صمام رش PUR بسرعة رش غراء سريعة ووقت استجابة لزيادة كفاءة الإنتاج. إنه مناسب لبيئات الإنتاج الضخم، ويمكنه إكمال مهمة طلاء الغراء بسرعة ودقة، وتحسين قدرة وكفاءة إنتاج خط الإنتاج.
3. قابلية تكيف قوية: صمام رش PUR مناسب لمواد الغراء ذات اللزوجة والسيولة المتنوعة، بما في ذلك غراء البولي يوريثين، وغراء الإيبوكسي، وغراء السيليكون، وما إلى ذلك. تتيح مرونة تصميم الفوهة والصمام التكيف مع خصائص الغراء المختلفة واحتياجات التطبيق.
4. وظيفة التنظيف الذاتي: تمتلك بعض صمامات رش PUR المتقدمة وظيفة التنظيف الذاتي، والتي يمكنها إزالة الغراء المتبقي في الفوهة من خلال سائل التنظيف أو غسل الغاز، مما يقلل من الانسداد وأعمال الصيانة.
5. المبدأ والتحكم

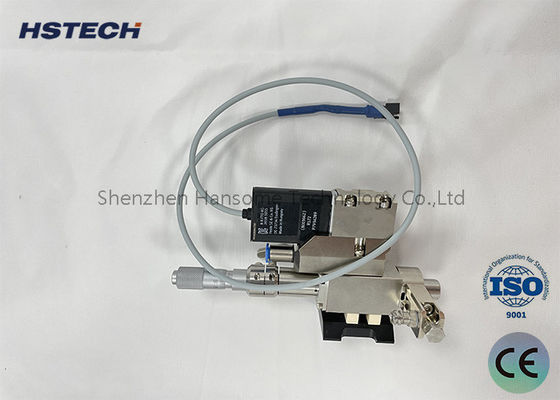

صمام رش PUR 30CC

يتكون صمام حقن PUR من وحدة تسخين الأسطوانة، ووحدة غطاء الضغط، ووحدة تسخين الفوهة، ووحدة مسار التدفق، ووحدة جسم الصمام، ووحدة تبديد الحرارة.

1. تحمل وحدة تسخين الأسطوانة الأسطوانة بالإضافة إلى التسخين أحادي المرحلة مع درجة حرارة قابلة للتحكم. يتم الانتهاء من التسخين الأولي للجل.
2. تقوم وحدة غطاء الضغط بإغلاق وضغط الأسطوانة والتحكم في ضغط الخرج من خلال وحدة التحكم.
3. تقوم وحدة تبديد الحرارة بتبديد الحرارة وتقليل الضوضاء من جسم الصمام.
4. يعتمد صمام الحقن الكهرضغطي على تصميم معياري، والجزء الملامس للجل مصمم كوحدة تشغيل، والجزء غير الملامس للجل مصمم كوحدة جسم الصمام.
5. يمكن تغيير وحدة مسار التدفق لتلبية متطلبات الرش في تطبيقات مختلفة.
6. أقطار فوهات في سلسلة (من 40 ميكرومتر إلى 500 ميكرومتر).
7. تنقسم الفوهات إلى نوع الرش المسطح، والنوع الإبري، والنوع الممتد.
8. تحتاج وحدات التشغيل إلى التنظيف بانتظام في منظف بالموجات فوق الصوتية. يجب عدم غمر الأختام في المذيبات العضوية. يلزم وجود أدوات خاصة لتنظيف الفوهات لمنع تلف الفوهات.
9. وحدة تحكم صمام الرش

شاشة اللمس تتحكم في صمام الحقن الكهرضغطي ونظام الرش، وتدعم اتصال MES، قوية وآمنة وموثوقة.

1. تعتمد شاشة اللمس على وضع التحكم الرسومي، ويتم عرض مكونات نظام الرش ووظيفة عرض التحكم بشكل رسومي، وهو موجز وبديهي.
2. جهاز تسخين الفوهة: يلزم تسخين الفوهة إلى درجة حرارة مناسبة قبل الرش. يعتمد جهاز التسخين على وضع التسخين أحادي المرحلة.

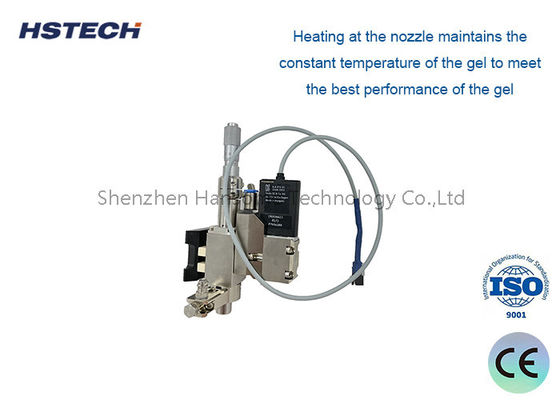

3. يحافظ التسخين عند الفوهة على درجة حرارة ثابتة للجل لتلبية أفضل أداء للجل. أفضل أداء للمادة اللاصقة.
4. المواصفات

يلزم تسخين الفوهة إلى درجة حرارة مناسبة قبل الرش. يعتمد جهاز التسخين على وضع التسخين ثنائي المرحلة.

1. يحافظ التسخين عند الفوهة على درجة حرارة ثابتة للجل لتلبية أفضل أداء للجل. أفضل أداء للمادة اللاصقة.
2. المواصفات

الموديل

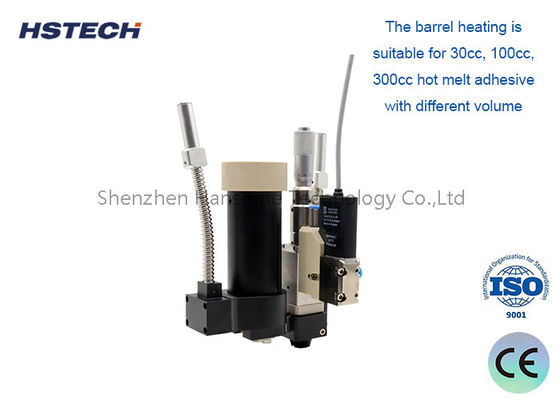

تسخين الأسطوانة مناسب للمواد اللاصقة الذائبة بالحرارة بحجم 30cc، 100cc، 300cc بأحجام مختلفة.

• تصميم معياري، سهل استبدال الأجزاء، تصحيح أخطاء بسيط، نطاق واسع من تطبيقات العملية.
• يمكن أن يصل حجم الرش إلى 0.3 نانولتر بدقة، ودقة اتساق بقعة الغراء المرشوشة تصل إلى 98%.
• يمكن تحقيق الحد الأدنى لعرض خط 0.17 مم، والحد الأدنى لقطر البقعة 0.15 مم لعملية رش الغراء الذائب بالحرارة.
• يمكن مطابقته مع أي منصة حركة في السوق.
• سيناريوهات تطبيق متعددة الاستخدامات

يعد HS-PF-PUR30CC أداة عمل متعددة الاستخدامات مصممة خصيصًا لبيئات التصنيع عالية الدقة:

إلكترونيات المستهلك

• : ربط هيكلي دقيق، وختم، وعزل مائي في الهواتف الذكية والأجهزة اللوحية والساعات الذكية وسماعات الأذن TWS.إلكترونيات السيارات
• : ربط وختم آمن لأضواء السيارات ولوحات القيادة وأجهزة الاستشعار ومكونات بطاريات المركبات الكهربائية.تعبئة أشباه الموصلات والصمامات الثنائية الباعثة للضوء
• : رش دقيق لـ MiniLED، وربط العدسات البصرية، وتغليف الرقائق حيث تكون الدقة القصوى مطلوبة.الأجهزة الطبية
• : تطبيق غراء نظيف ودقيق للأجهزة الطبية التي تستخدم لمرة واحدة ومعدات التشخيص الحساسة.لماذا تختار صمام رش PUR الخاص بنا؟

نحن نتفهم أنه في الرش الدقيق، الموثوقية والدقة أمران غير قابلين للتفاوض. تم بناء HS-PF-PUR30CC بمواد متينة مقاومة للتآكل العالي وتصميم دائرة هواء مزدوجة يضمن فصلًا سريعًا للغراء بزاوية 90 درجة، مما يقلل من تباين السائل ويحافظ على أداء ثابت. لا يطيل هيكلنا المعياري عمر المكونات الحيوية فحسب، بل يقلل أيضًا بشكل كبير من تكاليف الصيانة. مدعومًا بدعم فني شامل، تم تصميم صمامنا لزيادة فعالية المعدات الإجمالية (OEE) لديك وضمان جودة إنتاج خالية من العيوب.

هل أنت مستعد لرفع مستوى عملية الرش الخاصة بك؟

لا تدع تطبيق الغراء غير المتسق يعرض جودة منتجك للخطر أو يبطئ خط الإنتاج الخاص بك. قم بالترقية إلى دقة وسرعة صمام رش PUR HS-PF-PUR30CC اليوم. اتصل بنا الآن للحصول على عرض أسعار مخصص، أو أوراق بيانات فنية، أو لمناقشة تحديات الرش الخاصة بك. دع فريق الهندسة لدينا يساعدك في تحقيق الرابط المثالي لاحتياجات التصنيع المتقدمة الخاصة بك.
