صمام رش PUR بتصميم معياري HS-PF-PUR30CC دقيق للغاية

صمام رش PUR بتصميم معياري HS-PF-PUR30CC لغراء الذوبان الساخن عالي الدقة بدون تلامس

مقدمة المنتج

HS-PF-PUR30CC هو صمام رش PUR عالي الأداء مصمم لتوزيع غراء الذوبان الساخن بدقة في تصنيع SMT، PCBA، تغليف أشباه الموصلات، تجميع LED، والإلكترونيات الاستهلاكية. يدعم رش PUR، غراء الذوبان الساخن، والسوائل الأخرى عالية اللزوجة بدون تلامس، مما يساعد على تحقيق حجم نقطة متسق، وعرض خط مستقر، وأداء ربط موثوق به في خطوط الإنتاج الآلية.

مع حجرة غراء مسخنة بسعة 30CC وتصميم تحكم متكامل في درجة الحرارة، يحافظ الصمام على لزوجة الغراء مستقرة أثناء التشغيل المستمر. هذا يساعد على تقليل التشابك، التنقيط، وتقلبات الحجم الناتجة عن تغيرات درجة الحرارة، مما يجعله مناسبًا لتطبيقات الرش عالي السرعة، التعبئة السفلية، ربط الحواف، التعبئة السداسية، والربط الهيكلي.

المبدأ والتحكم

1. يتكون صمام حقن PUR من وحدة تسخين الأسطوانة، وحدة الغطاء المضغوط، وحدة تسخين الفوهة، وحدة مسار التدفق، وحدة جسم الصمام، ووحدة تبديد الحرارة.

2. تحمل وحدة تسخين الأسطوانة الأسطوانة بالإضافة إلى التسخين أحادي المرحلة مع درجة حرارة قابلة للتحكم. يتم إكمال التسخين الأولي للجل.

3. تقوم وحدة الغطاء المضغوط بإغلاق وضغط الأسطوانة والتحكم في ضغط الخرج من خلال وحدة التحكم.

4. تقوم وحدة تبديد الحرارة بتبديد الحرارة وتقليل الضوضاء من جسم الصمام.

5. يعتمد صمام الحقن الكهرضغطي على تصميم معياري، الجزء الملامس للجل مصمم كوحدة تشغيل، والجزء غير الملامس للجل مصمم كوحدة جسم الصمام.

6. يمكن تغيير وحدة مسار التدفق لتلبية متطلبات التوزيع في تطبيقات مختلفة.

7. أقطار فوهات في سلسلة (من 40 ميكرومتر إلى 500 ميكرومتر).

8. تصنف الفوهات إلى نوع الرش المسطح، النوع الإبري، والنوع الممتد.

9. تحتاج وحدات التشغيل إلى التنظيف بانتظام في منظف بالموجات فوق الصوتية. يجب عدم غمر الأختام في المذيبات العضوية. يلزم أدوات خاصة لتنظيف الفوهات لمنع تلفها.

وحدة تحكم صمام الرش

1. تتحكم شاشة اللمس في صمام الحقن الكهرضغطي ونظام الرش، وتدعم اتصال MES، وهي قوية وآمنة وموثوقة.

2. تعتمد شاشة اللمس وضع التحكم الرسومي، ويتم عرض مكونات نظام الرش ووظيفة عرض التحكم بشكل رسومي، وهو موجز وبديهي.

3. جهاز تسخين الفوهة: يلزم تسخين الفوهة إلى درجة حرارة مناسبة قبل الرش. يعتمد جهاز التسخين على وضع التسخين أحادي المرحلة.

4. يحافظ التسخين عند الفوهة على درجة حرارة ثابتة للجل لتلبية أفضل أداء للجل. أفضل أداء للمادة اللاصقة.

تسخين الفوهة والأسطوانة

1. يلزم تسخين الفوهة إلى درجة حرارة مناسبة قبل الرش. يعتمد جهاز التسخين على وضع التسخين ثنائي المرحلة.

2. يحافظ التسخين عند الفوهة على درجة حرارة ثابتة للجل لتلبية أفضل أداء للجل. أفضل أداء للمادة اللاصقة.

المواصفات

المزايا

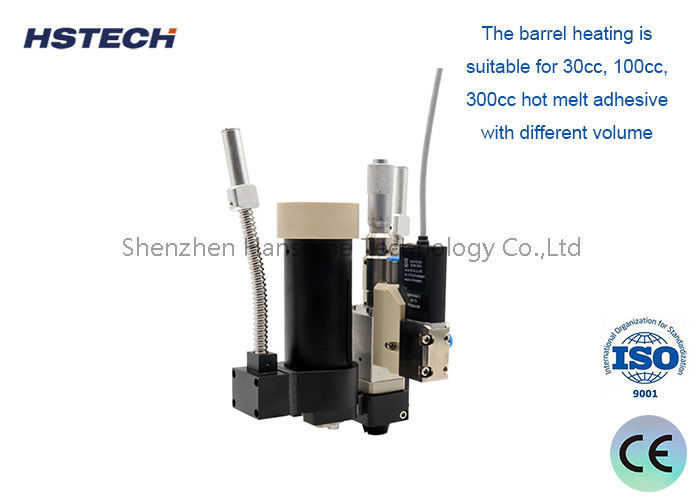

1. تسخين الأسطوانة مناسب لغراء الذوبان الساخن بحجم 30cc، 100cc، 300cc بأحجام مختلفة.

2. تصميم معياري، سهل استبدال الأجزاء، تصحيح بسيط، نطاق واسع من تطبيقات العمليات.

3. يمكن أن يصل حجم الرش إلى 0.3 نانولتر بدقة، ودقة اتساق بقع الغراء المرشوشة تصل إلى 98%.

4. يمكن تحقيق الحد الأدنى لعرض الخط 0.17 مم، والحد الأدنى لقطر البقعة 0.15 مم لعملية رش غراء الذوبان الساخن.

5. يمكن مطابقته مع أي منصة حركة في السوق.

سيناريوهات التطبيق

• تجميع SMT و PCBA
  مناسب لتثبيت المكونات المسبق، الربط الهيكلي، وتوزيع الغراء الموضعي على لوحات PCB و PCBA.
• ربط PUR بالذوبان الساخن
  يستخدم لعمليات الربط التي تتطلب غراء PUR مسخن، مثل إغلاق الإطارات، ربط الحواف، وتثبيت التجميعات.
• تصنيع الإلكترونيات الاستهلاكية
  مثالي للهواتف الذكية، الأجهزة اللوحية، الأجهزة القابلة للارتداء، الكاميرات، والأجهزة الإلكترونية الصغيرة التي تتطلب وضع غراء دقيق.
• تجميع وحدات LED والإضاءة
  يدعم توزيع الغراء لوحدات LED، شرائط الإضاءة، المشتتات الحرارية، وتثبيت المكونات البصرية.
• تغليف أشباه الموصلات والرقائق
  يمكن تطبيقه في عمليات التعبئة السفلية، التعبئة السداسية، إغلاق الحواف، والتغليف الواقي.
• إلكترونيات السيارات و PCBA الصناعية
  يساعد على تحسين اتساق الربط للوحات التحكم، وحدات الاستشعار، وحدات الطاقة، والتجميعات عالية الموثوقية.

لماذا تختار صمام رش PUR HS-PF-PUR30CC الخاص بنا

• متخصص لتطبيقات PUR والذوبان الساخن
  تم تصميم الصمام للتعامل مع المواد اللاصقة عالية اللزوجة المسخنة، مما يجعله مناسبًا لعمليات توزيع PUR المتطلبة.
• جودة رش مستقرة
  يساعد التصميم المتكامل للتسخين ومسار التدفق في الحفاظ على استقرار المادة اللاصقة، مما يقلل من التشابك، التنقيط، وحجم النقطة غير المتسق.
• حماية العملية بدون تلامس
  يقلل توزيع الرش من تلامس الفوهة مع قطعة العمل، مما يساعد على حماية المكونات الحساسة والأسطح غير المستوية.
• سهولة التكامل في الخطوط الآلية
  يمكن تركيبه على منصات التوزيع القياسية والتحكم فيه من خلال وحدات تحكم التوزيع أو أنظمة الأتمتة.
• سعة عملية 30CC
  توازن حجرة 30CC بين وقت التشغيل المستمر وحجم المعدات، مما يدعم الإنتاج الفعال دون الحاجة إلى إعادة التعبئة المتكررة.
• تصميم سهل الصيانة
  تسمح المكونات المعيارية بالتنظيف الأسهل، استبدال الفوهة، والصيانة اليومية، مما يساعد على تقليل انقطاعات الإنتاج.
• الدعم الفني متاح
  يمكننا المساعدة في تأكيد الفوهات المناسبة، إعدادات درجة الحرارة، مطابقة وحدة التحكم، ومعلمات العملية وفقًا لنوع المادة اللاصقة والتطبيق الخاص بك.

اتصل بنا للحصول على عرض أسعار

إذا كنت بحاجة إلى صمام رش PUR موثوق به لتوزيع غراء الذوبان الساخن، يمكن أن يكون HS-PF-PUR30CC خيارًا قويًا للتطبيقات الآلية والتوزيع الدقيق.

يرجى مشاركة نوع المادة اللاصقة، اللزوجة، حجم النقطة المطلوب أو عرض الخط، سرعة التوزيع، درجة حرارة العمل، ومتطلبات واجهة الجهاز. سنساعد في التوصية بتكوين مناسب وتقديم عرض أسعار وفقًا لذلك.
