| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-300 HS-450 HS-600 HS-700 |
| الـ MOQ: | 1 قطعة |
| سعر: | Negotation |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 50 جهاز كمبيوتر / شهر |
صمام المسامير ذات الأنابيب الواحدة الموجهة بواسطة محرك سيرفو للنقل السائل الحجمي HS 300 HS 450 HS 600 HS 700 صمام التوزيع الكمي عالي الدقة لتطبيقات السوائل الصناعية SMT PCB
صمامات المسامير الأنبوبية الواحدة هي منتجات قياس الحجم الدقيق ونقل ، مناسبة لمجموعة متنوعة من مناسبات النقل الكمي عالية الدقة.مضخة المسمار ذات مكون واحد تعتمد تصميم هيكل دوامة، المسمار والستاتور هي تصميم الختم الذاتي، المسمار يدور في تجويف الستاتور لتحقيق وظيفة نقل كمية. عملية نقل لا تنتج تأثير القطع على الوسيط،ولا تؤثر على خصائص الوسيطفي نفس الوقت يمكن عكسها من خلال محرك الاستنشاق مرة أخرى، سهلة لتحقيق كسر الملصق، الحل المثالي لعملية التوزيع من قطرة، سحب المشكلة.
1. النقل السائل الحجمي
2محرك خدمة

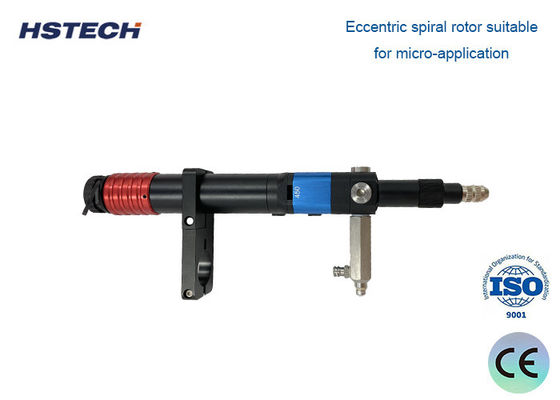

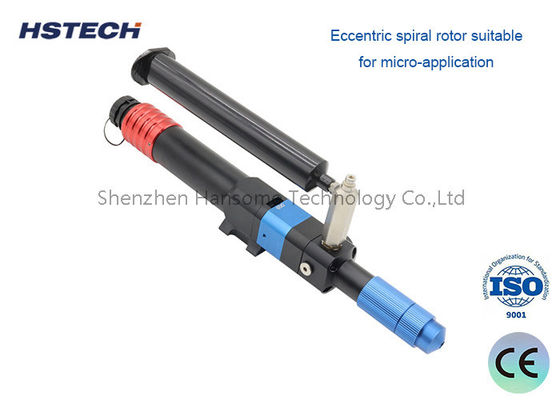

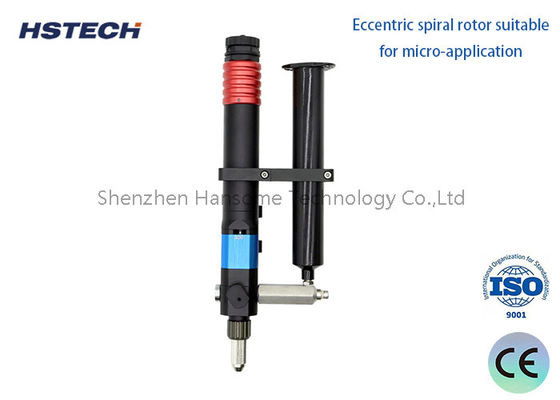

3الدوار المتعرج المنحدر مناسب للتطبيقات الدقيقة
4.الجهاز القوي مع مقاومة التآكل الممتازة
5صمام التوزيع خفيف الوزن لتطبيقات التوزيع الصغيرة
6مناسبة لجيليات منخفضة إلى عالية اللزوجة.
7إنتاج الصمغ المستقر ودقة التوزيع العالية.
8لا توجد مشاكل في التسرب أو السحب
1يعتمد نظام القياس والملء الحجمي لصمام المسامير الأنبوبي الواحد (صمام المسامير الأجزاء الواحدة) على مبدأ المكبس اللانهائي ، مع تصميم مغلق بين الدوار والستاتور ،و الدوار الذي يدور داخل مركز الستاتور لتحقيق التسليم الكمي للكولويد للسوائل منخفضة إلى عالية اللزوجة من السائل.
2يقوم جوهر كل تطبيق على مضخات قياس التوصيل الحجمي التي يمكن أن تضمن استقرار الضغط والخصائص الخطية للمضخة ،تحديد العلاقة بين سرعة المضخة، الوقت ومعدل التدفق، بحيث يمكن قياس المواد الثابتة إما بالزمن أو بسرعة دوران المضخة.
3من السلكية المنخفضة إلى العالية، المقاومة للكش والسوائل الممتلئة للغاية التي حساسة للهيكل، لا يتأثر التوزيع بالسكوسية.
1يتم تصنيع جوهر الستاتور من FFKM و FKM و NBR ، اختياري. يتم تصنيع بيت الستاتور من AL 7075 ويتم طحن السطح بعد الطحن الدواري لزيادة التشطيب السطحي العالي.يتم طحن السطح الدقيق بعد طحن الإعصار لزيادة النهاية السطحية العاليةيتم صب جوهر الستاتور ومحفظة الستاتور لضمان دقة تناسب الستاتور والدوار.
2مادة عمود القيادة هي SUS304، والسطح هو طحن دقيق بعد CNC الدوائر المعالجة لزيادة التشطيب السطحية العالية (0.40). يتم لف العمود المرن مع perfluoroelastomer،والتي تضمن أن المسمار لن تختنق مع الدوران عالية السرعة من قضيب القيادة (يمكن أن تكون السرعة القصوى تصل إلى 2.2 دورة/ثانية).
3مادة المسمار هي الصلب المقاوم للصدأ المستوردوالتي تم طحن سطحها بعد طحنها بالاعصار ومن ثم تم طبقتها بالتيتانيوم لزيادة الارتفاع في سطحها و مقاومة الارتداءالمواد السيراميكية متوفرة أيضا.
4. يشكّل الجمع بين الدوار والستاتور مساحة مغلقة، ويقوم المحرك باستمرار بإخراج جزيئات الغراء عن طريق تدوير الدوار لتشكيل تأثير بصق مستقر.
| المعلم/النموذج | HS-300 | HS-450 | HS-600 | HS-700 |
| الطاقة العابرة لكل دورة | 0.01 مل | 0.05 مل | 0.02 مل | 0.06 مل |
| حجم المظهر | L267MM،φ29MM | L294MM،φ29MM | L322MM،φ33.5MM | L322MM،φ33.5MM |
| الوزن | 425 جرام | 450 جرام | 610 غرام | 610 غرام |
| ضغط الدخول | 0-6بار | 0-6بار | 0-6بار | 0-6بار |
| ضغط الخروج القصوى | 20بار | 20بار | 20بار | 10بار |
| معدل تدفق الحجم | 0.12-1.48 مل/دقيقة | 0.5-6.0 مل/دقيقة | 1.4،6،0 مل/دقيقة | 5.3-60.0 مل/دقيقة |
| اللزوجة المطبقة | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps |
| الحد الأدنى من الغراء | 0.001 مل | 0.004 مل | 0.015 مل | 0.060 مل |
| بيئة العمل | 0-40 درجة مئوية | 0-40 درجة مئوية | 0-40 درجة مئوية | 0-40 درجة مئوية |
| خطأ الدقة | ± 1% | ± 1% | ± 1% | ± 1% |
| مادة الستاتور | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش |
| مادة الدوار | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك |
| منفذ الخروج | أدوات لوير | أدوات لوير | أدوات لوير | أدوات لوير |
| ظروف التشغيل | 10-40 درجة مئوية | 10-40 درجة مئوية | 10-40 درجة مئوية | 10-40 درجة مئوية |
| التكرار | >99% | >99% | >99% | >99% |
| الحجم الأدنى للإبرة | TT25G (ID 0.26، OD 0.51) | TT20G (ID 0.6، OD 0.91) | TT18G (ID 0.84، OD 1.27) | ID 1.0 أو أكثر |
دقة عالية في إعطاء الغراء
اعتمادا على محرك الدفع الخدمي وإطعام عصا المسمار الغريبة ، بحيث يمكن أن يتم إخراج الملصق بشكل مستمر ومستقر.
مجموعة واسعة من لزجة الغراء وحجم البصق
يمكن استخدام تعديل سرعة المحرك وضغط الغاز لتوزيع نتوءات مختلفة من الغراء وتغيير كمية البصاقات بسرعة.
لا قطرات والسحب من الغراء
المحرك يعكس ويمتص مرة أخرى، ويحل بسهولة مشكلة قطرات السحب من الغراء.
قابلية التكيف الكبيرة للستاتور
الستاتور مقاوم للتآكل المتوسط وله عمر خدمة طويل ، مما يقلل إلى حد كبير من تكلفة المستخدم الكلية للملكية.
القياس الحجمي
النقل الحجمي الحقيقي، ومعدل التدفق لا يتأثر بتغيرات الضغط.
ضغط الخروج العالي
ضغط الخروج من مضخة واحدة ≥ 20بار
الإلكترونيات وتجميع SMT• توزيع معجون اللحام، واللصاقات الموصلة، ومواد التعبئة تحت، والطلاءات المتوافقة على PCBs وحزمة أشباه الموصلات.يضمن التحكم الحجمي الدقيق للصمام وضع نقطة موحدة على المكونات الدقيقة، والحد من الجسور، والفراغات، وإعادة العمل.
صناعة السيارات- تطبيق الملصقات الهيكلية، وقفازات الخيوط، ومواد التغطية، ومكونات الواجهة الحرارية أثناء تجميع المحرك، ونقل، والوحدة الإلكترونية.حجم الحبات المتسق يحسن قوة الربط ويؤكد موثوقيته في ظل ظروف تشغيل قاسية.
إنتاج الأجهزة الطبية- قياس الألواح اللاصقة المتوافقة البيولوجية، والراتنجات القابلة للتعقيد بالأشعة فوق البنفسجية، ومواد التشحيم للقطاتر، والمحقن، وخرطوشات التشخيص، والمكونات القابلة للزرع.ملف التوزيع المتكرر يدعم عمليات التصنيع المعتمدة والامتثال التنظيمي.
التجميع الصناعي والتغليف- تطبيقات الختم والربط والحفر عبر الأجهزة والأجهزة الاستشعارية والموصلات والبطاريات والسلع الاستهلاكية.الصمام يتعامل مع كل من الإنتاج الآلي في الخط وإعدادات التوزيع شبه الآلي على سطح المقعد بنفس الموثوقية.
الطاقة الجديدة وتصنيع البطاريات• توزيع المعجون الحراري واللصاقات الهيكلية ومواد الإلكتروليت في تجميع خلايا البطارية والوحدات، حيث تؤثر دقة حجم المواد على الأداء الحراري وطول عمر الخلية.
دقة الحجم الحقيقيةعلى عكس أجهزة ضغط الزمن التي تعاني من انزلاق لزجة المواد وتقلبات ضغط الهواء،صمام المسمار مدفوع بمحرك الخدمةيحرك المواد بحجم ثابت لكل دوران. وهذا يعني أن استمرارية التوزيع تظل على مدار دورات الإنتاج الطويلة ، وتغييرات دفعات المواد ،وتغيرات درجة حرارة البيئة خفض معدلات النفايات والعيوب.
التوافق واسع اللزوجة- معمارية المسامير ذات الأنابيب الواحدة تتعامل مع السوائل من المذيبات الشبيهة بالماء إلى المعجونات والشحوم المملوءة بشدة دون انسداد أو نبض.والمركبات الثيكسوتروبية كلها تدار بسلاسة، مما يجعل صمام واحد مناسب لخطوط منتجات متعددة.
قابل للبرمجة ويمكن تكرارهاكل معايير التوزيع سرعة الدوران والاتجاه وعدد الدوران والتسارع والامتصاص يتم التحكم بها رقميًا من خلال محرك الخدمة. يمكن حفظ وصفات الطعام ، واستدعائها ،ويتم نقلها بين الآلاتلضمان نتائج متطابقة سواء كنت تشغل وحدة واحدة أو مئة في الطابق الإنتاج.
التوزيع النظيف بدون قطرات- وظائف الامتصاص والدوران العكسي المدمجة تمحو الخيط والتنقيط والخلفية بعد كل دورة تزويد. وهذا يبقي قطع العمل نظيفة ، ويقلل من التنظيف بعد التوزيع ،ويمنع التلوث على مجموعات إلكترونية حساسة.
وحدات وسهلة الصيانةتصميم الأنابيب الواحدة يقلل من الأجزاء المبللة، مما يجعل تفكيكها وتنظيفها وتغيير المواد سريعًا ومباشرًا. يتم توفير مكونات الارتداء بشكل قياسي ومتاح بسهولة.الحفاظ على وقت التوقف وتكاليف الصيانة منخفضة على مدى عمر الصمام.
نطاق النموذج القابل للتوسعمعHS-300، HS-450، HS-600، و HS-700الخيارات، يمكنك اختيار قدرة التدفق التي تتوافق مع التطبيق الخاص بك بدلا من دفع أكثر من اللازم للمعدات ذات الحجم الكبير أو الكفاح مع صمام دون الحجم.كل نموذج يشارك نفس واجهة التحكم وتركيب البصمة، تبسيط تكامل الخط وتدريب المشغلين.
كل تطبيق التوزيع لديه متطلبات المواد والحجم والسرعة الخاصة بهصمام مسدس أنبوب واحدالتكوين المبكر يمكن أن يوفر وقتا كبيرا، المواد، وتكلفة إعادة العمل أسفل الخط.
شارك نوع السائل الخاص بك، والحد من حجم التوزيع، سرعة الإنتاج، وإعداد الأتمتة الحالية مع فريق الهندسة لدينا.السلسلة HSالنموذج، توصي بمعلمات التحكم، و عند الضرورة، رتب اختبارات إعطاء العينات باستخدام المواد الفعلية الخاصة بك حتى تتمكن من التحقق من الدقة والتكرار قبل الالتزام بالإنتاج.
أخبرنا عن تحديك في التوزيع، ودعنا نعمل على حل مخصص لخطك.
