| الاسم التجاري: | HSTECH |
| رقم الطراز: | QL800A |
| الـ MOQ: | 1 قطعة |
| سعر: | Negotation |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 50 جهاز كمبيوتر / شهر |

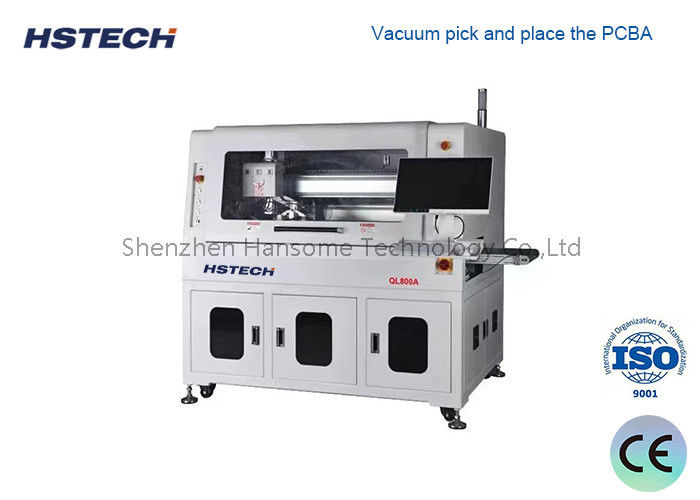

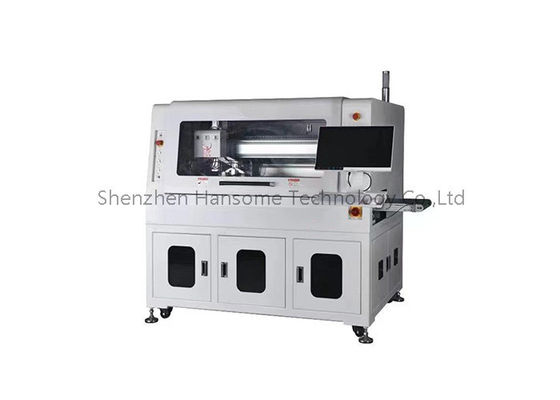

الـجهاز التوجيه الفاصل بين الأقراصهي آلة تصنيع آلية بالكامل مصممة لخطوط التجميع ذات الحجم الكبيرهذا نظام جهاز التوجيه يستخدم سرعة عالية الدورانالفولاذلتحلية أشكال PCB المعقدة، وقطع لوحات الأم الكبيرة، وفرقلوحات بي بي سي واحدة/مزدوجةمع مكونات ثقيلة أو أشكال غريبة
سواء كنت تصنعإلكترونيات السيارات,الأجهزة الطبية,أقراص، أووحدات الاتصال، هذا النظام الداخلي يوفر التفريغ المتسق الخالي من الإجهاد دون إتلاف المكونات القريبة.
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ± 0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شاق الصلب التنفستين | |
| تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام سي سي دي ممتاز مع كاميرا تصوير، عدسة موريتكس ومصدر ضوء قياس - مستوى، لدعم معايرة آلة، تعويض وموقع،مع استقرار كبير وقدرة مكافحة الاضطراب.
شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
إلكترونيات المستهلك:لوحات أم للهواتف الذكية، وPCBات الأجهزة اللوحية، ووحدات الساعات الذكية
صناعة LED:لوحات الألومنيوم LED، صفوف الشرائط LED الصلبة
إلكترونيات السيارات:أنظمة ترفيه السيارات، لوحات الاستشعار، وحدات التحكم
الأجهزة الطبية:أجهزة مراقبة ECG ، وPCB لمراقبة المرضى (تتطلب قطعًا خاليًا من الحفر والغبار)
التواصل:وحدات الجيل الخامس، وPCBات المحطات الأساسية، وموجهات الشبكة
الجواب: فاصل الجيلوتين هو الأفضل للخطوط المباشرةجهاز التوجيه الداخليمثالي للأشكال المعقدة والمنحنيات واللوحات دون قطع V. كما أنه ينتج إجهادًا صفرًا تقريبًا ، مما يجعله أكثر أمانًا للمكونات الحساسة.
ج: نعم. مع نظامنا المتخصص في التثبيت والمهب الفراغ، يمكن للموجّه أن يحافظ بشكل آمن ويقطع الأقراص الرقيقة أو المرنة أو غير المتساوية من دون تشوه.
ج: تتم تجهيز الجهاز بمجمع غبار فراغ عالي الأداء يلتقط الحطام على الفور في نقطة القطع ، مما يضمن بيئة عمل نظيفة ويحمي سطح PCB.
هل أنت جاهز لتشغيل عملية التشغيل الآلي؟ اتصل بفريقنا الهندسي اليوم مع ملفات PCB Gerber الخاصة بك. سنقدم تحليلًا مجانيًا لوقت الدورة وعرضًا تنافسيًا مخصصًا لمنطقتك.
