| الاسم التجاري: | HSTECH |
| رقم الطراز: | RT-350/RT360 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | د / ف، / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

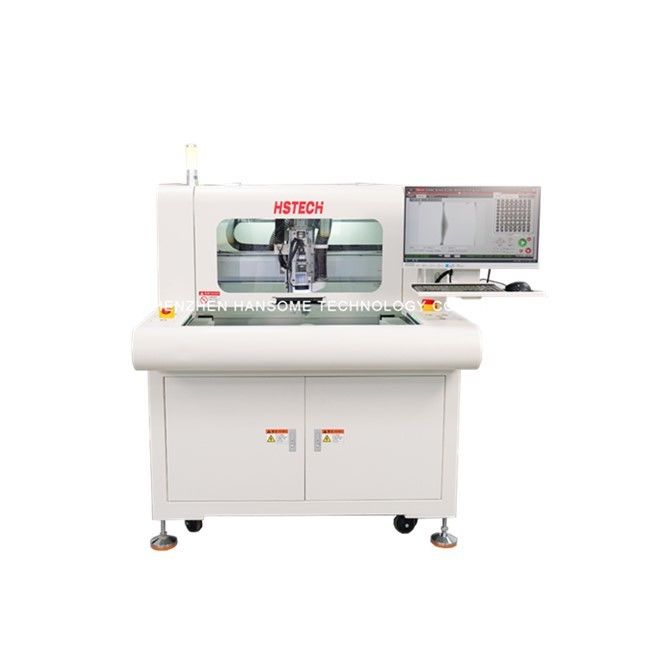

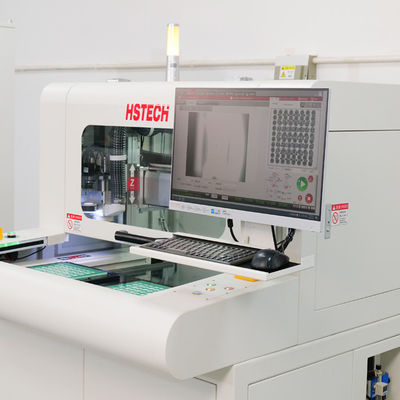

طاولة توأم آلية محورية بت توجيه PCBA Depaneling جهاز توجيه
الخصائص الرئيسية
1نظام تشغيل برنامج صيني/إنجليزي
2الكاميرا عالية السرعة من العلامة التجارية الألمانية باسلر
3مجهزة بأداة التوجيه التلقائي ((بيت)) تغيير، الكشف عن أداة الكسر، وظيفة تصحيح ارتفاع الأداة
4عمل طاولة مزدوجة بشكل مستمر لتحسين كفاءة الإنتاج
المواصفات
| نموذج الجهاز | RTالمنطقة | RTالمنطقة | RT3103 | RT380A |
| حجم قطع PCB | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| مادة القطع | الخطوط والنقاط والأقواس والدوائر الخ | الخطوط والنقاط والأقواس والدوائر الخ | الخطوط والنقاط والأقواس والدوائر الخ | خروط V، ثقب طابع، نقطة دائرية، الخ |
| طاولة القطع | طاولة مزدوجة | طاولة مزدوجة | طاولة مزدوجة | طاولة مزدوجة |
| دقة القطع | ± 0.08MM | ± 0.05MM | ± 0.05MM | ± 0.05MM |
| دقة التكرار | ± 0.015MM | ± 0.01MM | ± 0.01MM | ± 0.01MM |
| السرعة الحركية القصوى في المحور | محور X،Y1،Y2:1000mm/s،Z:800mm/s | محور X،Y1،Y2:1000mm/s،Z:800mm/s | محور X،Y1،Y2:1000mm/s،Z:800mm/s | محور X،Y1،Y2:1000mm/s،Z:800mm/s |
| الفولاذ | العلامة التجارية الصينية | العلامة التجارية الصينية/مؤشر NSK (اختياري) | اليابان NSK/ألمانيا Sycotec | شفرة V + فول الصيني |
| وضع تغيير الأداة | تغيير الأدوات يدوياً | تغيير الأدوات يدوياً | أوتوماتيكي | تغيير الأدوات يدوياً |
| سرعة توجيه العجلة | ماكس: 60000 دورة في الدقيقة | ماكس: 60000 دورة في الدقيقة | ماكس: 60000 دورة في الدقيقة | ماكس: 60000 دورة في الدقيقة |
| الكشف عن الأدوات | إغراق الأدوات التلقائي، كسر الأدوات | إغراق الأدوات التلقائي، كسر الأدوات | الكشف التلقائي عن إغراق الأدوات وكسر الأدوات وتنزيل الأدوات | الكشف التلقائي عن إغراق الأدوات وكسر الأدوات وتنزيل الأدوات |
| سرعة القطع | قابلة للتعديل 5 ̊100mm/s | قابلة للتعديل 5 ̊100mm/s | قابلة للتعديل 5 ̊100mm/s | قابلة للتعديل 5 ̊100mm/s |
| سمك قطع PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| طريقة البرمجة | التصوير الكامل، تعليم رسومات الصور | التصوير الكامل، تعليم رسومات الصور | التصوير الكامل، تعليم رسومات الصور | التصوير الكامل، تعليم رسومات الصور |
| طريقة التحكم | التحكم بدقة PC في المحور الرابع | التحكم بدقة في المحور 6 | التحكم بدقة في المحور 6 | التحكم بدقة في المحور 6 |
| محرك محرك X,Y1,Y2,Z | سائق الخدمات الصينية | محرك خدمة PanasonicA6 | محرك خدمة PanasonicA6 | محرك خدمة PanasonicA6 |
| حجم بتات التوجيه المناسبة | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM |
| إمدادات الطاقة | AC220V 50/60HZ مرحلة واحدة | AC220V 50/60HZ مرحلة واحدة | AC220V 50/60HZ مرحلة واحدة | AC220V 50/60HZ مرحلة واحدة |
| حجم الجهاز |
مثلي الجنس (1180mm*1180mm*1350mm) |
مثلي الجنس (1180mm*1180mm*1350mm) |
مثلي الجنس (1180mm*1180mm*1350mm) |
مثلي الجنس (1180mm*1180mm*1350mm) |
| وزن الجهاز | 800 كجم | 800 كجم | 800 كجم | 800 كجم |
| قوة جهاز تنظيف الغبار | 3 حصان | 3 حصان | 3 حصان | 3 حصان |
| إمدادات الطاقة للمنظف | AC380V 3 مرحلة | AC380V 3 مرحلة | AC380V 3 مرحلة | AC380V 3 مرحلة |
| حجم خال من الغبار |
مثلي الجنس (665mm*635mm*1610mm) |
مثلي الجنس (665mm*635mm*1610mm) |
مثلي الجنس (665mm*635mm*1610mm) |
مثلي الجنس (665mm*635mm*1610mm) |
| وزن جهاز تنظيف الغبار | 155 كجم | 155 كجم | 155 كجم | 155 كجم |
| طريقة تنظيف الغبار | تنظيف الجانب العلوي / الحجم السفلي (اختياري) | تنظيف الجانب العلوي / الحجم السفلي (اختياري) | تنظيف الجانب العلوي / الحجم السفلي (اختياري) | تنظيف الجانب العلوي / الحجم السفلي (اختياري) |
السمات الرئيسية
1معلومات عن الجهاز
يعرض معلومات حالة الجهاز، بما في ذلك استخدام الكاميرات ومصادر الضوء والأدوات وما إلى ذلك.
2محرر البرنامج
في هذا الوضع، يمكن تحرير خط القطع بسرعة ودقة من خلال طريقة تعليم الصورة.
3برنامج النظام
في هذا الوضع ، يحتاج المستخدم فقط إلى تعيين نقطة البداية ونقطة النهاية ، وستكمل الآلة تلقائيًا عملية القطع بأكملها.
4تصحيح الموقف
في هذه الواجهة، يمكنك تعيين الموقف. عندما يتم الوصول إلى الموقف، فإن الآلة سوف تكتشف تلقائيا وتوقف.
5وضع يدوي
في هذا الوضع ، يمكن للمستخدم التحكم يدويًا في مختلف إجراءات الآلة ، بما في ذلك حركة محور X / Y ، وتدوير الأداة ، إلخ.
6.حافظ على الإعدادات
في هذه الواجهة، يمكنك عرض سجل عمل الآلة، بما في ذلك تاريخ الإنتاج وساعات العمل وسجلات العيوب، الخ.
7معايير العملية
في هذه الواجهة، يمكنك تعيين معايير مختلفة للآلة، بما في ذلك معايير الكاميرا، معايير مصدر الضوء، معايير الأداة، الخ.
المزايا
من خلال الكاميرا الالمانية عالية السرعة لتنفيذ جميع لوحات التصوير ثم البرمجة، مختلفة تماما مع طريقة البرمجة التقليدية.
مجهزة بأداة التوجيه التلقائي ((بيت)) تغيير، الكشف عن أداة كسر، وظيفة تصحيح ارتفاع الأداة.
وظيفة تصحيح الأدوات التلقائية لتجنب مشاكل انحراف الارتفاع عند تغيير الأدوات
الطاولات المزدوجة تعمل باستمرار لتحقيق أقصى قدر من إنتاجية الآلة

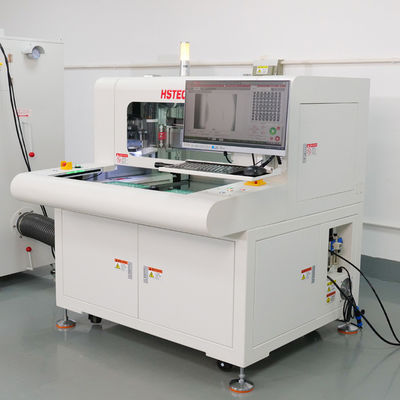

جسد الآلة ومجمع الغبار
