| الاسم التجاري: | HSTECH |
| رقم الطراز: | QL800A |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | د / ف، / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

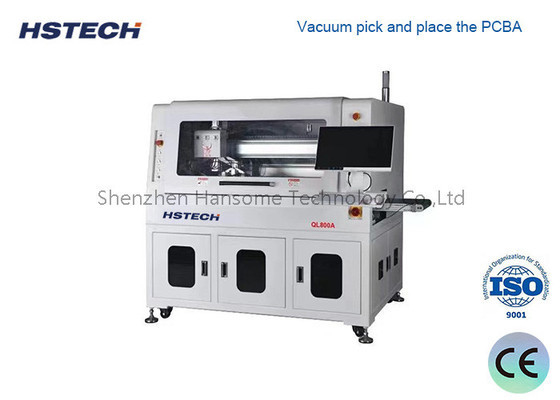

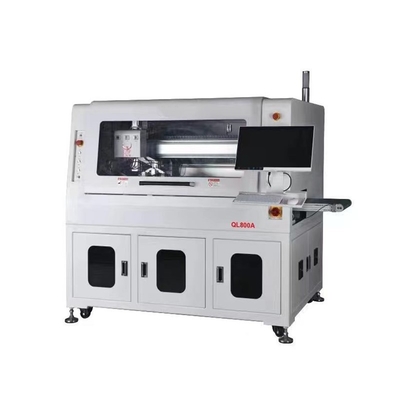

آلة توجيه PCB عالية الأداء للقطع السريع والدقيق
مقدمة
هذه الآلة هي آلة التوجيه الآلي في خط PCBA، PCBA ثابتة مع جيج للتوجيه الآلي الجانبي السفلي،وبعد توجيه الجهاز استخدام شفط امتصاص لالتقاط ووضع PCBA مع جيج معا، يستخدم لفصل ثقب الطابع ، و PCB المنحني ، و PCB غير منتظم متصل.
الخصائص
1عملية التشغيل التلقائي: يعتمد تقسيم PCB نظام التحكم الآلي ، والذي يمكن أن يحقق عمليات القطع الآلية. يحتاج المشغل فقط إلى تعيين المعلمات ومسار القطع ،والآلة يمكن أن تعمل وفقا للطريقة المحددة مسبقا، تحسين كفاءة الإنتاج ودقة.
2.القطع بدقة عالية: يعتمد تقنية قطع PCB المتقدمة ، والتي يمكن أن تحقق قطع بدقة عالية.يمكن أن يقطع لوحات PCB إلى أشكال ودقّة وحجم وفقاً لمخططات الدوائر المحددة مسبقاً ومتطلبات الحجملضمان جودة ومتسقية كل لوحة.
3متعددة الوظائف: عادةً ما يكون لجهاز تقسيم PCB عدة أنماط و أدوات للقطع ، والتي يمكن أن تتكيف مع أنواع مختلفة من لوحات PCB واحتياجات القطع. على سبيل المثال ، يمكن أن يؤدي إلى قطع خطي ،قطع على شكل حرف V، قطع دائري، الخ لتلبية متطلبات قطع ألواح ذات أشكال مختلفة.
4كفاءة عالية وتوفير التكاليف: التشغيل الآلي وقدرة قطع دقة عالية من PCB splitters تمكنهم من تحقيق إنتاج فعال.يمكن أن تستكمل بسرعة ودقة مهام القطعفي الوقت نفسه، فإنه يمكن أيضا تقليل الأخطاء والأضرار الناجمة عن العمليات اليدوية، وتحسين جودة الإنتاج والموثوقية.
5المرونة والقدرة على ضبطها: أجهزة تقسيم PCB لديها مرونة عالية وقابلية للتعديل.يمكن للمشغلين تعديل معايير القطع وفقا للاحتياجات الفعلية للتكيف مع أنواع وأحجام مختلفة من لوحات PCBهذا يجعلها مناسبة لاحتياجات إنتاج الدفعات الصغيرة والإنتاج المخصص
التفاصيل التقنية
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ± 0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام سي سي دي ممتاز مع كاميرا تصوير، عدسة موريتكس ومصدر ضوء قياس - مستوى، لدعم معايرة آلة، تعويض وموقع،مع استقرار كبير وقدرة مكافحة الاضطراب.
شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
