| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

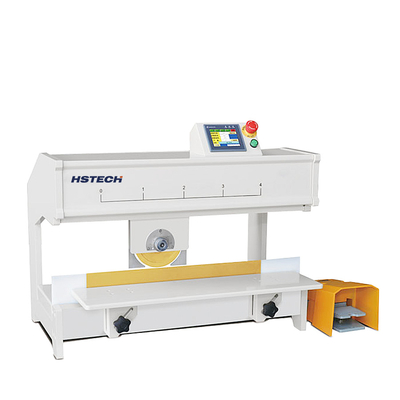

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
آلة توجيه PCB هي أداة تستخدم بشكل كبير في مجال قطع و فصل لوحات الدوائر المطبوعة (PCB). فيما يلي ملخص مفصل لميزاتها وقدراتها:
مصممة خصيصًا للقطع الدقيق والفصل الفعال لـ PCBs ،هذه الآلة تستفيد من التكنولوجيات المتقدمة لضمان نتائج دقيقة وموثوقة في مختلف إعدادات التصنيعمع بنيتها القوية ونظام التحكم البديهي، فإنه يدمج بسلاسة في خطوط الإنتاج، في نهاية المطاف تعزيز الإنتاجية والجودة العامة.
تكوين المعدات:
تتكون آلة PCB Router من عدة مكونات رئيسية: إطار ، وفرش عمل ، وأدوات قطع ، ونظام التحكم والمراقبة ، ونظام التحكم في الحركة.يعمل الإطار كعمود الفقري الهيكلي، مما يوفر الاستقرار والدعم. يحتفظ مكتب العمل بأمان PCBs أثناء عملية القطع. أدوات القطع ، التي يتم توجيهها بواسطة نظام التحكمتنفيذ مهام الفصل على أساس معايير محددة مسبقاً، بينما يراقب النظام العملية في الوقت الفعلي. بالإضافة إلى ذلك ، يضمن نظام التحكم في الحركة حركات دقيقة ودقيقة للأدوات.
القطع الآلي:
آلة توجيه PCB تلقائية عملية القطع عن طريق استخدام مسارات القطع المحددة مسبقا، السرعات، العمق، وغيرها من المعلمات،الحد من الحاجة إلى التدخل اليدوي وتعزيز الإنتاجية والدقة.
طرق القطع المتعددة:
يمكن لهذه الآلة التكيف مع تقنيات القطع المختلفة ، بما في ذلك الطرق الخطيّة ، على شكل حرف V ، الدائريّة ، وغيرها من الطرق المخصصة ، والتي تستوعب التصاميم المتنوعة لـ PCB.
قطع دقيق:
تستخدم آلة PCB Router أدوات دقيقة وتكنولوجيا متقدمة لضمان دقة القطع وفقًا للمسارات والمواصفات المحددة مسبقًا ، مما يضمن جودة ثابتة.
القدرة على إزالة الضرر:
تتمتع آلة PCB Router بالقدرة على إزالة الحواف بعد القطع ، مما يزيل بشكل فعال البقع والبقايا ، مما يحسن من جودة وجاذبية PCB.
الكفاءة والفعالية من حيث التكلفة:
التشغيل الآلي وقدرات القطع الدقيقة من آلة توجيه PCB تسريع الإنتاج، وتقليل الحاجة إلى الموارد البشرية والوقت. علاوة على ذلك فإنه يقلل من النفايات والأضرار،مما يؤدي إلى توفير التكاليف.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
قطع سريع:
آلة PCB Router تتفوق في القطع السريع، مما يجعلها قابلة للاستفادة من الناحية الاقتصادية للإنتاج على نطاق واسع، بغض النظر عن الكمية.
الموازنة الدقيقة:
باستخدام واجهة شاشة تعمل باللمس ، تقوم الآلة بتعيين مسافة القطع بدقة ، وتحقيق التواء الدقيق مع فتحات V في أقراص PCB لضمان ضربات القطع السليمة.
تقسيم اللوحات مع تقليل الإجهاد:
أثناء تقسيم اللوحات ، تستخدم آلة PCB Router مزيجًا من الشفرات المتحركة والثابتة للحد من الإجهاد على PCBs.هذا يمنع بكفاءة الكسور في نقاط اللحام ويحافظ على سلامة الهيكل.
الـPCB الثابتة، تشغيل الشفرة الديناميكية:
في عملية التقسيم ، يبقى PCB ثابتًا بينما تتحرك الشفرة ، مما يضمن جودة ودقة ثابتة في كل قطع.
زيادة الكفاءة والجودة:
بالمقارنة مع التشغيل اليدوي ، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام ، مما يؤدي إلى تحسين كفاءة العمل وتحسين جودة المنتج.
مسافة قطع مرنة:
مع نطاق مسافة قطع قابل للتعديل يمتد من 1 إلى 100 متر ، تستوعب آلة PCB Router مختلف احتياجات العملاء وتعزز كفاءة التشغيل.
موقف بداية قابلة للتخصيص:
قدرة الآلة على ضبط وضعية القطع البدائية بحرية تسمح بتحسين أنماط القطع ، مما يسهم في متانتها ويمدد عمرها.
وظيفة العد لإدارة البيانات الشاملة:
مجهزة بميزة العد، ويمكن لجهاز توجيه PCB تحليل بيانات ما بعد الإنتاج وتقديم التقارير التفصيلية، وتحسين إدارة الإنتاج ويمكن تتبعها.

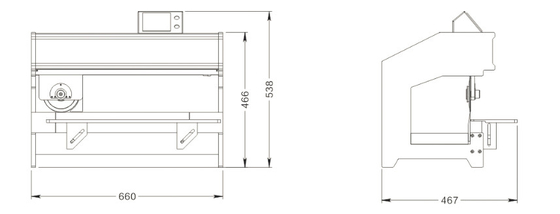

حجم الجهاز
