| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7 |
| الـ MOQ: | 1 set |
| السعر: | negotiable |
| شروط الدفع: | T/T, Western Union, MoneyGram |
| القدرة على التوريد: | 50 sets per month |
آلة التوجيه من نوع PCBA الصغيرة ذات السرعة العالية مع قطع مرن
مقدمة:
هذه المعدات هي آلة توجيه متخصصة، مصممة خصيصًا لإنتاج PCBA على نطاق صغير أو فردي (جميع لوحات الدوائر المطبوعة).وظيفتها الرئيسية هي تنفيذ عمليات قطع ودقة وتقسيم على PCBs مع المكونات المثبتة بالفعل، ضمان أعلى مستوى من الدقة. الاستفادة من تكنولوجيا CNC المتقدمة (التحكم العددي الحاسوبي) ، والآلة تحقق دقة استثنائية والكرارية في مهامها.
الخصائص:
الفصل الخارجي المستقل:
يعمل هذا النظام بشكل مستقل ، ويضمن الفصل التلقائي لـ PCB دون خلل وكفاءة ، وتحسين سير العمل وتقليل وقت التوقف التشغيلي إلى أدنى حد ممكن.
جهاز توجيه PCBA المدمج:
مثالية للكابلات الورقية الصغيرة، هذا جهاز التوجيه لا يقتصر على تناسبها بشكل جيد في مساحات مصنع محدودة ولكن أيضا يقدم حلول إنتاج فعالة من حيث التكلفة وتوفير المساحة.
الأجهزة المخصصة:
هذه الأجهزة تضمن التوافق والاستقرار عبر تصاميم وأحجام مختلفة من PCB ، مما يسهل المعالجة الدقيقة.

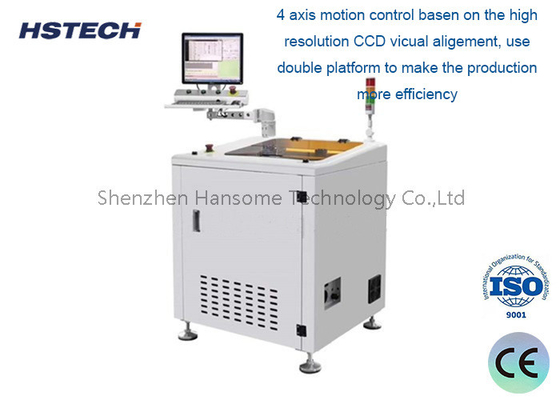

نظام الرؤية المتكامل لجهاز الكمبيوتر والسي سي دي:
مجهزة بنظام تحكم حاسوبي عالي الدقة ونظام رؤية CCD ، يسمح هذا الإعداد بمحاذاة عملية القطع ومراقبتها بدقة ، مما يضمن دقة استثنائية.
قابلة للبرمجة مع التعويض وإدارة الغبار المتكاملة:
إمكانيات برمجة متقدمة، بما في ذلك وظائف التعويض، تعديل عدم الدقة الطفيفة، والحفاظ على أعلى أداء.يُبقي نظام إدارة الغبار المتكامل مساحة العمل نظيفة وخالية من الحطام.
يتعامل مع PCBs من 410-510mm:
مصمم لاستيعاب أقراص PCB تتراوح من 410 إلى 510 مم ، يوفر هذا جهاز التوجيه تنوعًا وتوسعًا لتلبية احتياجات الإنتاج المختلفة.
القدرة على قطع منتج مزدوج:
تتيح تنوعها قطع نوعين مختلفين من المنتجات على نفس الآلة ، مما يعزز الكفاءة ويقلل من الحاجة إلى آلات متخصصة.
منصة تشغيل مرنة
يحتوي على تصميم منصة مفتوحة ، ويسهل جهاز التوجيه التغذية اليدوية و تفريغها بسهولة. إضافة إلى ذلك ، يمكن دمجها مع ذراع آلية للعمليات الآلية بالكامل.زيادة الإنتاجية وتقليل تكاليف العمالة.
المواصفات:
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |

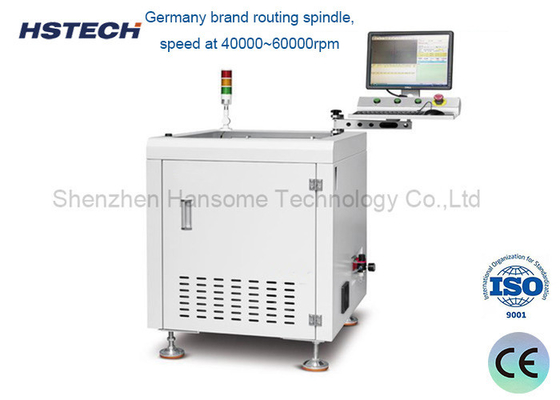

| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
سيناريوهات تطبيق نموذجية:
المشاريع الإلكترونية الشخصية أو الصغيرة: مثالية لصناعة لوحات الدوائر PCB الخاصة بك مصممة خصيصًا للمساعي الإلكترونية الشخصية أو الصغيرة.
إنتاج PCBA بالفئة الصغيرة: مثالي للنموذج الأولي السريع والدورات الإنتاجية المحدودة ، وتلبية متطلبات الشركات المصنعة على نطاق صغير والأذهان المبتكرة.
قطع وقطع أقراص PCB لإصلاحات وتحديثات: ممتازة لقطع وقطع أقراص PCB بدقة أثناء إصلاحات أو تحسينات الأجهزة الإلكترونية ،ضمان التعديلات الفعالة والدقيقة.
الاستخدام التعليمي في مختبرات التدريس: وهو مورد حيوي في مختبرات التدريس ، مما يمكّن الطلاب من اكتساب خبرة عملية وتعميق فهمهم لتقنيات معالجة PCBA.
