| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-F550 |
| الـ MOQ: | 1 set |
| السعر: | negotiable |
| شروط الدفع: | D/P, T/T, Western Union, MoneyGram |
| القدرة على التوريد: | 20 sets per month |
مقدمة
بنيت مع الدقة والكفاءة في الاعتبار، هذه الآلة التوجيه PCBA التلقائية في الخط تستخدم نظام يستند إلى المسامير لتحقيق الاستقرار PCBA خلال عملية التوجيه الجانب السفلي. بعد التوجيه،آلية امتصاص فوهة متقدمة ترفع وتضع بدقة PCBA، جنبا إلى جنب مع الجهاز، ككيان موحد. هذه القدرة المبتكرة تمكن الآلة من التعامل مع ثقوب الطابع، وPCBs المنحنيات، ومختلف التكوينات غير القياسية الأخرى PCBs،في نهاية المطاف تحسين سير العمل وتعزيز الإنتاجية.
الخصائص
التفاصيل التقنية
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام CCD ممتاز، يضم كاميرا تصوير، عدسة موريتكس، ومصدر ضوء عالية الدقة للقياس مصممة لتسهيل معايرة الجهاز،وموقع دقيقهذا النظام يظهر استقرار استثنائي ومقاومة قوية للتشويشات الخارجية.

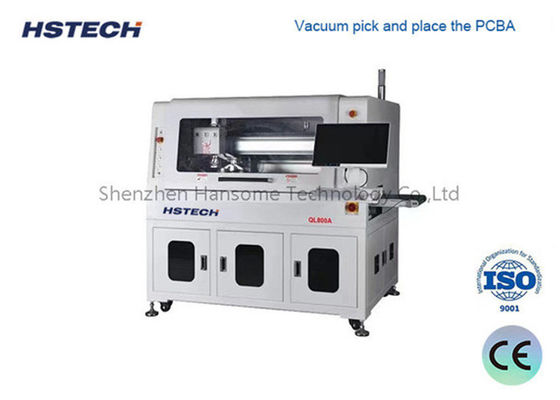

شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
يستخدم نظام تفريغ مركب حزام مضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، مع نقل النفايات في نفس الوقت على الجانب السفلي ،مما يوفر مساحة كبيرة.
