| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

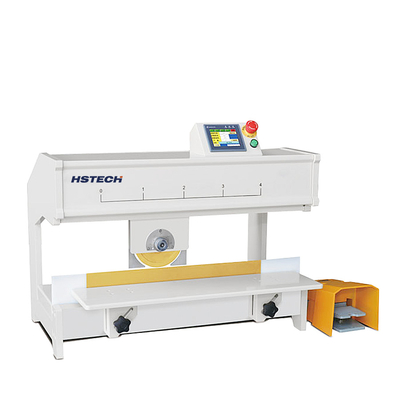

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
ال الجهاز الالكتروني اللاسلكي يرمز إلى أداة تستخدم بشكل كبير في مجال قطع و فصل لوحات الدوائر المطبوعة. فيما يلي نظرة عامة مفصلة على خصائصها وقدراتها:
مصممة خصيصًا للقطع الدقيق والفصل الفعال لـ PCBs ،هذه الآلة تستفيد من التقنيات المتطورة لضمان نتائج دقيقة وموثوقة في مختلف إعدادات التصنيعمع بنيتها القوية ونظام التحكم البديهي، فإنه يدمج بسلاسة في خطوط الإنتاج، وبالتالي تعزيز الإنتاجية والجودة العامة.
تكوين المعدات:
تتكون آلة PCB Router من عدة مكونات رئيسية: إطار ، وفرش العمل ، وأدوات القطع ، ونظام التحكم والرصد ، ونظام التحكم في الحركة. يوفر الإطار دعما هيكليا ،بينما يحتفظ مكتب العمل بـ PCBs بشكل آمن أثناء عملية القطعأدوات القطع تقوم بالفصل الفعلي، ويتم توجيهها من قبل نظام التحكم الذي يحدد المعلمات ويرصد العملية.يوجه الحركات الدقيقة للأدوات.
القطع الآلي:
آلة توجيه PCB تعمل على أتمتة عملية القطع باستخدام مسارات القطع المحددة مسبقًا والسرعات والعمق والمعايير الأخرى. وهذا يقلل من الحاجة إلى إدخال يدوي ،تحسين الإنتاجية والدقة.
طرق القطع المتعددة:
تتكيف هذه الآلة مع مجموعة من تقنيات القطع ، بما في ذلك الطرق الخطيّة ، على شكل V ، الدائريّة ، وغيرها من الطرق المخصصة ، لتلبية التصاميم المتنوعة لـ PCBs.
قطع دقيق:
تستخدم آلة PCB Router أدوات دقيقة وتكنولوجيا متقدمة لضمان قطع دقيق وفقًا للمسارات والمواصفات المحددة مسبقًا. وهذا يضمن الاتساق في الجودة.
القدرة على إزالة الضرر:
بعد القطع ، فإن الآلة لديها القدرة على إزالة الحواف ، وإزالة البقع والبقايا. وهذا يحسن من جودة وظهور PCBs.
الكفاءة والفعالية من حيث التكلفة:
التشغيل الآلي وقطع الدقة من آلة توجيه PCB تسريع الإنتاج، وتقليل استخدام الموارد البشرية والوقت. بالإضافة إلى ذلك فإنه يقلل من النفايات والضرر،مما يؤدي إلى توفير التكاليف.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
قطع سريع:
آلة PCB Router تتميز بالقطع السريع، مما يجعلها قابلة للاستفادة من الناحية الاقتصادية للإنتاج على نطاق واسع، بغض النظر عن الكمية.
الموازنة الدقيقة:
من خلال واجهة شاشة تعمل باللمس، تقوم الآلة بتعيين مسافة القطع بدقة، وتحقيق التوافق بدقة مع فتحات V في PCBs لضمان ضربات القطع السليمة.
تقسيم اللوحات مع تقليل الإجهاد:
تستخدم آلة PCB Router مزيجًا من الشفرات المتحركة والثابتة أثناء تقسيم اللوحات ، مما يقلل من الإجهاد على PCBs.هذا يمنع بكفاءة الكسور في نقاط اللحام ويحافظ على سلامة الهيكل.
الـPCB الثابتة، تشغيل الشفرة الديناميكية:
أثناء عملية التقسيم ، يبقى PCB ثابتًا بينما تتحرك الشفرة ، مما يضمن جودة ودقة ثابتة في كل قطع.
زيادة الكفاءة والجودة:
بالمقارنة مع التشغيل اليدوي ، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام ، مما يؤدي إلى تحسين كفاءة العمل وجودة المنتج.
مسافة قطع قابلة للتعديل:
مع نطاق مرن لمسافة القطع من 1 إلى 100 متر ، تلبي آلة PCB Router متطلبات العملاء المتنوعة وتعزز كفاءة التشغيل.
موقف بداية قابلة للتخصيص:
القدرة على ضبط وضعية القطع الابتدائية بحرية تسمح بتحسين أنماط القطع ، مما يسهم في متانة الآلة ويمدد عمرها.
وظيفة العد لإدارة البيانات المتقدمة:
مجهزة بميزة العد، ويمكن لجهاز توجيه PCB تحليل بيانات ما بعد الإنتاج وتقديم التقارير الشاملة، وتحسين إدارة الإنتاج ويمكن تتبعها.

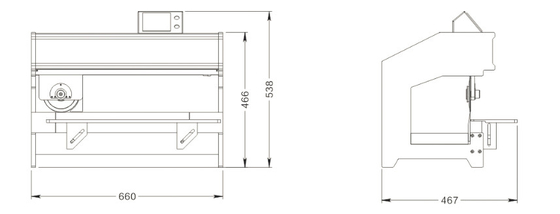

حجم الجهاز
حول التعبئة
