| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

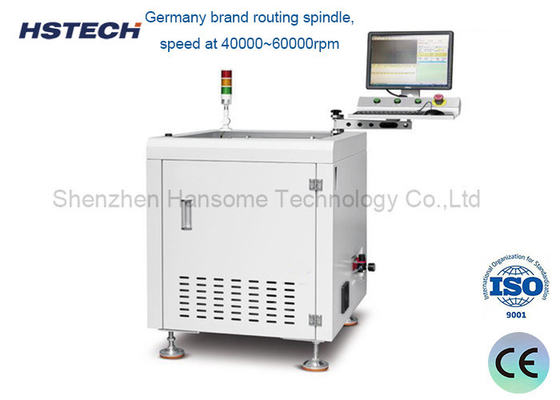

آلة التوجيه من نوع PCBA الصغيرة ذات السرعة العالية مع قطع مرن
مقدمة:
هذه المعدات هي آلة توجيه متخصصة ، مصممة خصيصًا لإنتاج PCBA على نطاق صغير أو فردي (جميع ألواح الدوائر المطبوعة).تدور وظائفها الأساسية حول تنفيذ مهام قطع وتقسيم دقيقة على أقراص PCB مع مكونات مثبتةمن خلال تسخير تكنولوجيا CNC المتطورة (تحكم رقمي بالحاسوب) ، تصل الآلة إلى دقة لا مثيل لها وتكرارية في عملياتها.
الخصائص:
الفصل الخارجي المستقل:
يعمل النظام بشكل مستقل ، مما يسهل فصل PCB التلقائي السلس والفعال ، وبالتالي تحسين سير العمل وتقليل وقت التوقف.
جهاز توجيه PCBA المدمج:
مثالية لـ PCBs الصغيرة ، هذا الجهاز التوجيه ليس فقط يناسب بشكل مريح في مساحات مصنع ضيقة ولكن يوفر أيضًا حلول إنتاج فعالة من حيث التكلفة وتوفير المساحة.
الأجهزة المخصصة:
هذه الأجهزة تضمن التوافق والاستقرار عبر مجموعة واسعة من تصاميم وأحجام PCB ، مما يتيح المعالجة الدقيقة.

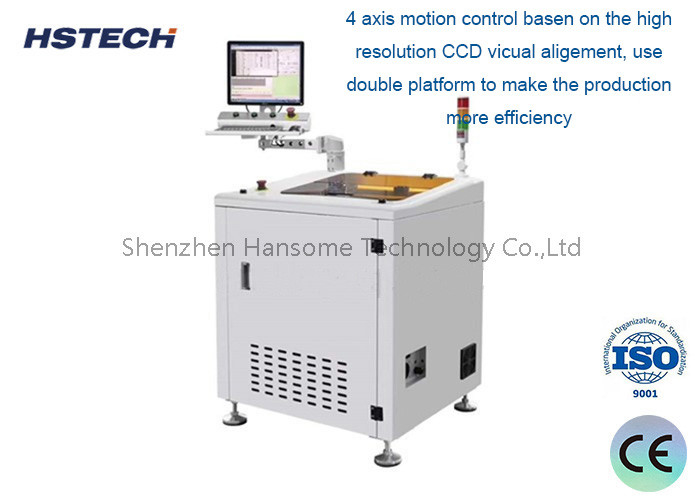

نظام الرؤية المتكامل لجهاز الكمبيوتر:
مع نظام تحكم بالكمبيوتر عالي الدقة ونظام رؤية CCD ، يسمح هذا الإعداد بمواءمة دقيقة ومراقبة عملية القطع ، مما يضمن دقة استثنائية.
قابلة للبرمجة مع التعويض وإدارة الغبار المتكاملة:
إمكانات البرمجة المتقدمة، بما في ذلك وظائف التعويض المدمجة، تعديل عدم الدقة الطفيفة، والحفاظ على الأداء الأمثل.يحتفظ النظام المتكامل لإدارة الغبار بمساحة العمل نظيفة وخالية من الحطام.
تستوعب PCBs حتى 410-510mm:
تم تصميم هذا الراوتر للتعامل مع أقراص PCB تتراوح حجمها من 410 إلى 510 مم ، ويوفر تنوعاً وتوسعًا لتلبية متطلبات الإنتاج المتنوعة.
القدرة على قطع منتج مزدوج:
تتيح تنوعها قطع نوعين مختلفين من المنتجات على نفس الآلة ، مما يعزز الكفاءة ويقلل من الحاجة إلى معدات متخصصة.
منصة تشغيل مرنة
يحتوي على تصميم منصة مفتوحة ، ويسهل جهاز التوجيه التغذية اليدوية و تفريغها بسهولة. كما يمكن تجهيزها بذراع آلية للعمليات الآلية بالكامل ،تحسين الإنتاجية وتقليل نفقات العمالة.
المواصفات:
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
سيناريوهات تطبيق نموذجية:
مشروعات DIY الإلكترونية الشخصية أو الصغيرة:
مثالي لإنشاء لوحات الدوائر الخاصة بك للكهرباء الشخصية أو على نطاق صغير
تصنيع شرائح صغيرة من PCBA:
مثالية لإنتاج النماذج الأولية السريعة والجولات الإنتاجية الصغيرة ، وتلبية احتياجات المصنعين الصغار والمبتكرين.
قطع وتقسيم PCB لإصلاح وتعديل:
ممتازة لقطع الدقة وتقسيم PCBs أثناء إصلاحات أو تعديلات الأجهزة الإلكترونية ، مما يضمن تعديلات فعالة ودقيقة.
التطبيقات التعليمية في مختبرات التدريس:
أداة لا تقدر بثمن في مختبرات التدريس، تمكن الطلاب من اكتساب خبرة عملية وتعميق فهمهم لتكنولوجيا معالجة PCBA.
