| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
كمية عالية 4 محور التحكم في الحركة ماكينة جهاز التوجيه PCBA خارج المجال لخط تجميع PCB
مقدمة:

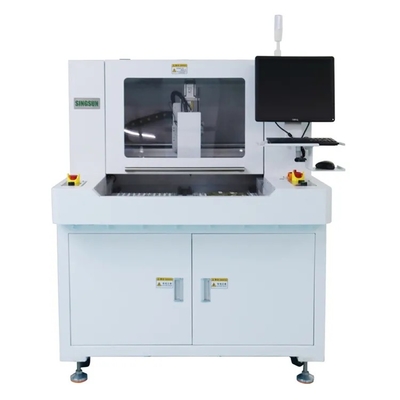

الـ RM-F550 هي آلة راوتر حديثة الهندسة مصممة حصريًا لفصل مجموعات لوحات الدوائر المطبوعة بالكامل (PCBA) إلى لوحات فردية.يمتلك منصة مستقرة للغاية لضمان الدقة التشغيلية، يحتوي على أبعاد منصة عمل قياسية من 300 * 350mm.
وعلاوة على ذلك ، تقدم الآلة حجم منصة تمتد اختياريًا يبلغ 400 * 600 مم لاستيعاب مجموعة من أحجام PCBA. لتحسين سهولة الاستخدام ، تضم RM-F550 برمجة "بصرية" بديهية ،تسهيل التكوين السريع والدقيق عبر الإنترنتبالإضافة إلى ذلك، فإنه يمتلك قدرات المراقبة في الوقت الحقيقي خلال عملية التحكم.
الميزات الرئيسية:
نحن نقدم للعملاء معدات صناعية تتميز بأداء عال، واستقرار استثنائي، وأمن قوي.ومحركات الخدمةلضمان أداء رفيع
نظام التحكم في الحركة على 4 محاور يستخدم تقنية التنسيق البصري عالية الدقة و تصميم منصة مزدوجة لزيادة كفاءة الإنتاج بشكل كبير
فجوة التوجيه هي من أصل ألماني وتعمل بسرعة تتراوح بين 40،000 و 60،000 دورة في الدقيقة ، مما يوفر قدرات قطع دقيقة وفعالة.

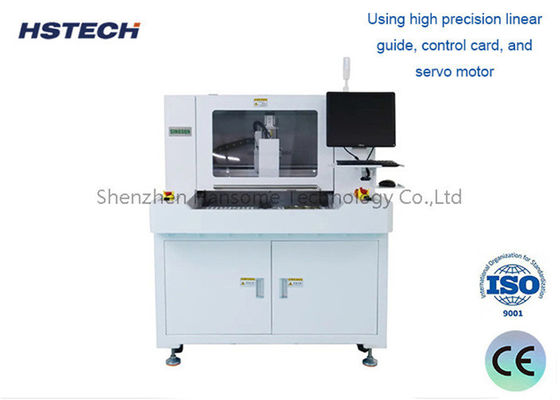

يستخدم النظام المتحرك أدلة من العلامة التجارية التايوانية Hiwin ، مما يضمن الدقة والتشغيل السلس.
المعدات مجهزة بمراقبة عمر الأداة. بمجرد أن يقطع القطع مسافة محددة مسبقًا ، يتحول تلقائيًا إلى شفرة غير مستخدمة ، مما يحسن استخدام الأداة ويمدد عمر الأداة.

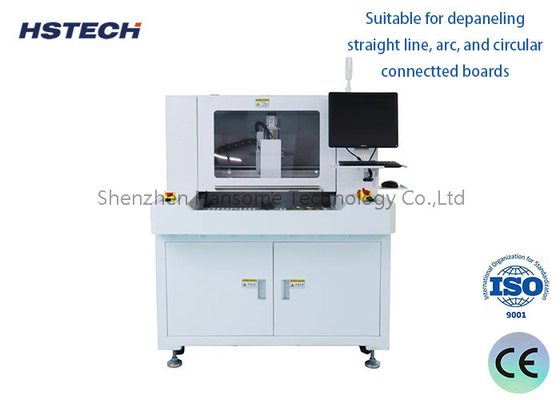

هذه الآلة متعددة الاستخدامات ، قادرة على تصميم لوحات متصلة مباشرة وقوسية ودورية ، تستوعب مجموعة متنوعة من أشكال وأحجام PCB.
يخضع رصيف PCB لعملية انزلاق مستمرة من مرحلتين ، مما يقلل من وقت التوقف وتعظيم انتاج الإنتاج الإجمالي.
الخصائص الرئيسية
قطع دقيق:
تم تصميم هذه التكنولوجيا لقطع و فصل PCB الفردية بدقة من الألواح الكبيرة مع تقليل الأضرار إلى أدنى حد ممكن.
العملية خارج النطاق:
يعمل بشكل مستقل عن خط الإنتاج الرئيسي ، مما يوفر إعدادًا واستخدامًا مرنًا دون تعطيل عمليات التصنيع الجارية.
واجهة سهلة الاستخدام:
تتميز العديد من النماذج بواجهة الشاشة اللمسية ، مما يسهل البرمجة والتشغيل بسهولة.
تقنيات القطع متعددة الاستخدامات:
تدعم الآلة مجموعة من طرق القطع ، بما في ذلك التوجيه وقطع الليزر وقطع السكين ، مصممة خصيصًا لتكوين الآلة المحدد.
استخراج الغبار الفعال:
أنظمة متكاملة تقلل من الغبار والحطام أثناء عملية القطع ، والحفاظ على بيئة عمل نظيفة وآمنة.
التوافق المادي على نطاق واسع:
يمكن أن تتعامل مع مواد مختلفة ، مثل FR-4 ، الألومنيوم ، والPCBات المرنة ، مما يظهر تنوعها.
القدرات الآلية:
تتضمن بعض النماذج ميزات مثل ضبط الارتفاع التلقائي وتغيير الأدوات لزيادة كفاءة التشغيل.
الفوائد
زيادة الكفاءة
يقلل من العمل اليدوي ويعجل عملية الإنتاج عن طريق أتمتة قطع PCB.
مراقبة الجودة
يضمن قطع عالية الجودة والتي تقلل من احتمال وجود عيوب في المنتج النهائي.
المرونة
يسمح بتغييرات سريعة في عمليات الإنتاج دون الحاجة إلى إعادة تكوين واسعة النطاق لخط التجميع الرئيسي.
فعالة من حيث التكلفة
يساعد على تقليل النفايات وتحسين كفاءة الإنتاج بشكل عام ، مما يمكن أن يؤدي إلى توفير التكاليف.
التطبيقات
صناعة الإلكترونيات
تستخدم على نطاق واسع في إنتاج الأجهزة الإلكترونية الاستهلاكية ومكونات السيارات والمعدات الصناعية.
تصميم النماذج الأولية
مفيدة للنموذج الأولي السريع لـ PCBs قبل الإنتاج الكامل
تعديل:
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
