| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

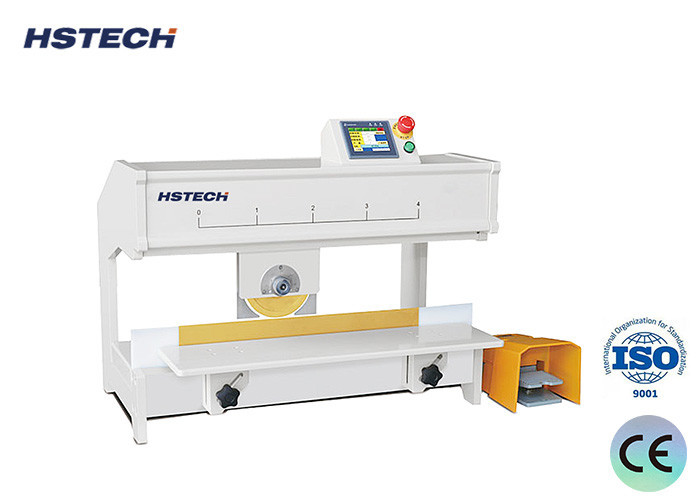

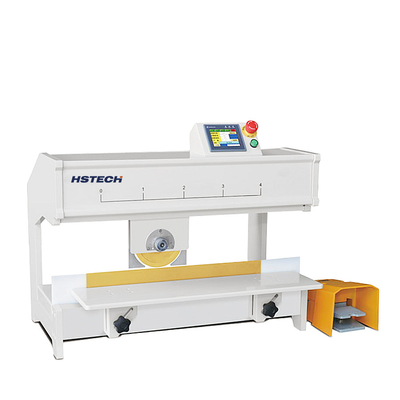

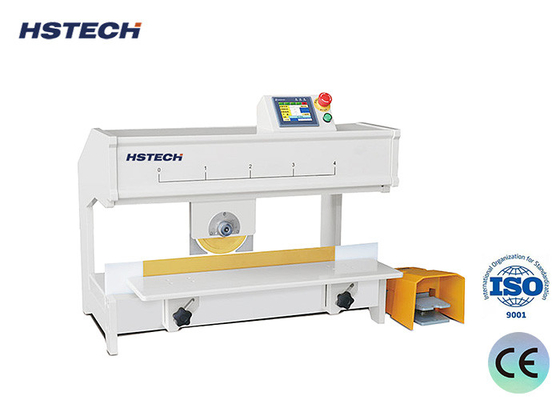

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
آلة توجيه PCB هي أداة متعددة الاستخدامات ومستخدمة على نطاق واسع في مجال قطع و فصل لوحات الدوائر المطبوعة. دعونا ننظر في ميزاتها وقدراتها بالتفصيل:
مصممة حصراً للقطع الدقيق والفصل الفعال لـ PCBs ،هذه الآلة تدمج أحدث التقنيات لضمان نتائج دقيقة وموثوقة في مختلف إعدادات التصنيعإن بناءه القوي ، جنبا إلى جنب مع نظام التحكم البديهي ، يسمح بالاندماج السلس في خطوط الإنتاج ، مما يعزز في نهاية المطاف الإنتاجية والجودة العامة.
تكوين المعدات: يحتوي جهاز توجيه PCB على عدة مكونات رئيسية: إطار يدعم الهيكل بأكمله ، ومكتب عمل حيث يتم وضع ووضع PCBs أثناء عملية القطع ،أدوات قطع تقوم بالفصل الفعلي، نظام التحكم والرصد الذي يحدد معايير التشغيل ويشرف على العملية، ونظام التحكم في الحركة الذي يوجه حركة أدوات القطع.
القطع الآلي: من خلال تحديد مسارات القطع، والسرعات، والعمق، وغيرها من المعلمات، ويتم تحديد مسار القطع،الحد بشكل كبير من الحاجة إلى التدخل اليدوي وبالتالي تحسين الإنتاجية والدقة.
تقنيات قطع متعددة الاستخدامات: هذه الآلة قادرة على التكيف مع طرق قطع مختلفة ، بما في ذلك خطية ، على شكل V ، دائرية ، وغيرها ، لاستيعاب التصاميم المتنوعة لـ PCBs.
قطع دقيق: باستخدام أدوات دقيقة وتكنولوجيا متقدمة، يضمن جهاز توجيه PCB قطع دقيق على طول المسارات المحددة مسبقاً والمواصفات، مع الحفاظ على جودة ثابتة طوال عملية الإنتاج.
وظائف التجريف: بعد عملية القطع ، تقوم الآلة بإزالة حواف PCB ، وإزالة البقع والبقايا ، مما يعزز الجودة والمظهر العام لللوحات.
الكفاءة والفعالية من حيث التكلفة: التشغيل الآلي وقدرات القطع الدقيقة من جهاز توجيه PCB تسريع الإنتاج، وتقليل استخدام الموارد البشرية والوقت، وتقليل النفايات والأضرار.هذا يترجم إلى وفورات كبيرة في التكاليف لعمليات التصنيع.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
1.القطع عالي السرعة المحسن: تتفوق آلة PCB Router على القطع السريع ، مما يوفر كفاءة اقتصادية لدورات الإنتاج واسعة النطاق ، بغض النظر عن الكمية.
2.المحاذاة الدقيقة عبر الشاشة اللمسية: من خلال استخدام واجهة الشاشة اللمسية لتحديد مسافة القطع ، تضمن الآلة محاذاة دقيقة مع فتحات V في PCBs ،ضمان ضربات قطع دقيقة وبدون عيوب.
3تقسيم اللوحات المحدودة للضغوط: يقلل مزيج من الشفرات المتحركة والثابتة أثناء تقسيم اللوحات بشكل كبير من الضغوط على PCBs ،منع الكسور في نقاط اللحام والحفاظ على سلامة الهيكل.
4.الPCB الثابت ، الشفرة الديناميكية: أثناء التقسيم ، يبقى PCB ثابتًا بينما تتحرك الشفرة ، مما يضمن جودة ودقة ثابتة في كل قطع.
5زيادة الكفاءة والجودة العالية: بالمقارنة مع العمليات اليدوية، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام، مما يعزز كفاءة العمل وجودة المنتج.
6تعديل مسافة القطع متعددة الاستخدامات: مع نطاق مسافة القطع القابلة للتعديل من 1 إلى 100 متر ، تلبي الآلة مجموعة واسعة من احتياجات العملاء ، مما يعزز كفاءة التشغيل.
7إعداد موقف البداية المرن: القدرة على ضبط موقف قطع البداية بحرية يسمح بتحسين تخطيطات القطع،المساهمة في متانة الماكينة على المدى الطويل وطول عمرها.
8ميزة العد لتعزيز معالجة البيانات: مجهزة بوظيفة العد، تسهل الآلة تحليل البيانات والإبلاغ الشامل بعد الإنتاج.تحسين إدارة الإنتاج وتتبعها.

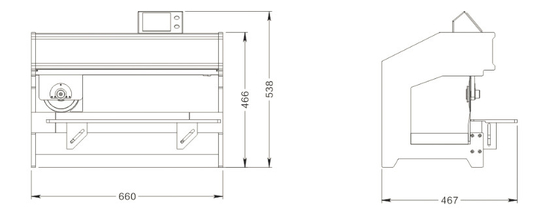

حجم الجهاز
حول التعبئة
