| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

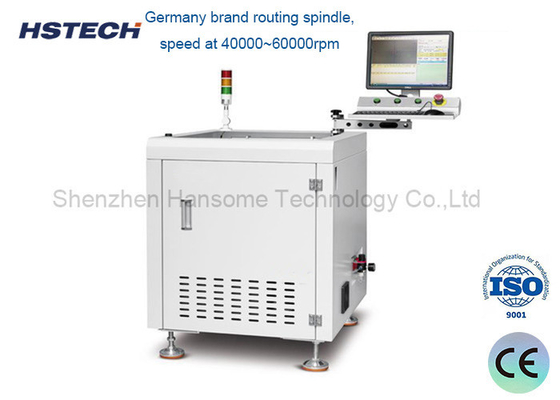

آلة التوجيه من نوع PCBA الصغيرة ذات السرعة العالية مع قطع مرن
مقدمة:
هذه المعدات هي آلة توجيه متخصصة ، مصممة خصيصًا لإنتاج PCBA على نطاق صغير أو فردي (جميع لوحات الدوائر المطبوعة).وظيفتها الرئيسية هي إجراء قطع دقيق وتقسيم PCBs مع مكونات مثبتةباستخدام تكنولوجيا CNC المتقدمة (تحكم رقمي بالحاسوب) ، تحقق الآلة دقة لا مثيل لها وتكراريتها في عملياتها.
الخصائص:
فصل مستقل خارج الشبكة: العمل بشكل مستقل، ويسهل النظام الفصل التلقائي لـ PCB بشكل سلس وكفاء، وتحسين سير العمل وتقليل وقت التوقف التشغيلي.
جهاز توجيه PCBA المدمج: مثالية لـ PCBs الصغيرة الحجم ، هذا الجهاز التوجيه ليس فقط يتناسب بشكل جيد في مساحات مصنع محدودة ولكن يقدم أيضًا حلول إنتاج فعالة من حيث التكلفة وتوفير المساحة.
الأجهزة القابلة للتكيف: تضمن الأجهزة المعدنية القابلة للتخصيص التوافق والاستقرار عبر مجموعة متنوعة من تصاميم وأحجام PCB ، مما يسهل المعالجة الدقيقة.

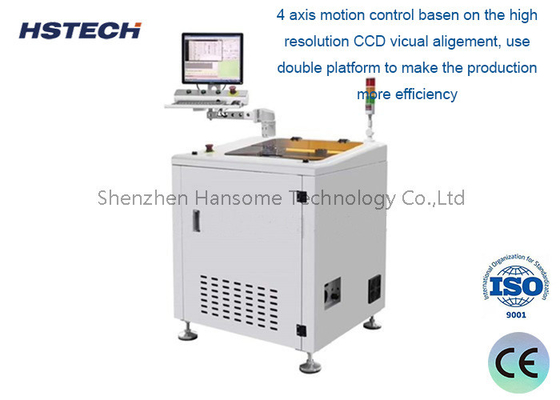

نظام الرؤية المتكامل لـ PC و CCD: مجهزة بنظام تحكم بالكمبيوتر عالي الدقة ونظام رؤية CCD ، فإنه يتيح محاذاة دقيقة ورصد عملية القطع ، مما يضمن دقة استثنائية.
قابلة للبرمجة مع التعويض وجمع الغبار المتكامل: إمكانات برمجة متقدمة مع وظائف تعويض مدمجة تعديل عدم الدقة الطفيفة، والحفاظ على أعلى أداء.نظام جمع الغبار المتكامل يبقي منطقة العمل نظيفة وخالية من الحطام.
يتعامل مع PCBs حتى 410-510mm: مصمم لاستيعاب أقراص PCB بحجم يصل إلى 410-510 ملم ، يقدم هذا الراوتر تنوعاً وتوسعًا لتلبية احتياجات الإنتاج المختلفة.
القدرة على قطع العديد من المنتجات: تتيح تنوعها قطع نوعين مختلفين من المنتجات على نفس الآلة ، مما يعزز الكفاءة ويقلل من الحاجة إلى آلات متخصصة.
منصة عمل مرنة: يحتوي على تصميم منصة مفتوحة ، يسهل جهاز التوجيه التغذية اليدوية والتفريغ. اختياريًا ، يمكن تجهيزه بذراع ميكانيكية (روبوت) للعمليات الآلية بالكامل ،زيادة الإنتاجية وتقليل تكاليف العمالة.
المواصفات:
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
سيناريوهات تطبيق نموذجية:
مشروعات DIY الإلكترونية الشخصية أو الصغيرة: مثالية لصناعة لوحات الدوائر الخاصة بك PCB للمساعي الإلكترونية DIY الشخصية أو على نطاق صغير.
إنتاج الشرائح الصغيرة من PCBA: مناسبة لإنتاج النماذج الأولية السريعة والإنتاج التجريبي للمجموعات الصغيرة ، وتلبية احتياجات المصنعين والمبتكرين على نطاق صغير.
قطع وتقسيم PCB لإصلاحات/تعديلات: مثالية لقطع وتقسيم PCBs أثناء إصلاح أو تعديل المنتجات الإلكترونية ، مما يضمن تعديلات دقيقة وفعالة.
الاستخدام التعليمي في مختبرات التدريس: أداة ممتازة لتدريس المختبرات، مما يسمح للطلاب بالحصول على خبرة عملية وفهم تكنولوجيا معالجة PCBA.
