| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |
تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم

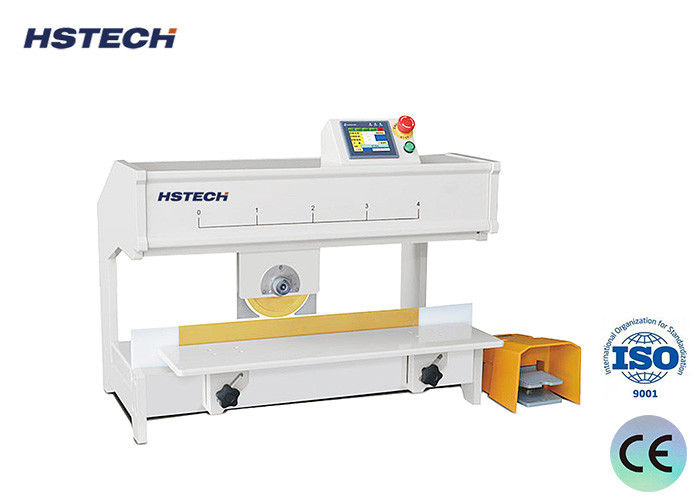

آلة توجيه PCB هي أداة تستخدم بشكل كبير في مجال قطع وفرز لوحات الدوائر المطبوعة (PCB) ، وتقدم مجموعة واسعة من الميزات والقدرات.مصممة خصيصًا للقطع الدقيق والفصل الفعال لـ PCBs، هذه الآلة تدمج تقنيات متطورة لضمان نتائج دقيقة وموثوقة في بيئات التصنيع المختلفة.أنها تتكامل بسلاسة في خطوط الإنتاجفي نهاية المطاف تعزيز الإنتاجية والجودة العامة.
تكوين المعدات: تتكون آلة PCB Router من عدة مكونات رئيسية: إطار متين يدعم الهيكل بأكمله ، ومكتب عمل مصمم للحفاظ على PCBs بشكل آمن أثناء عملية القطع ،مجموعة من أدوات القطع المصممة لفصل PCB، نظام التحكم والرصد لتحديد المعلمات والإشراف على العمليات، ونظام التحكم في الحركة الذي يوجه الحركات الدقيقة لأدوات القطع.
القطع الآلي: من خلال البرمجة المسبقة لمسارات القطع، والسرعات، والأعماق، وغيرها من المعلمات، آلة توجيه PCB أتمتة عملية القطع،الحد بشكل كبير من الحاجة إلى التدخل اليدوي وبالتالي تحسين كل من الإنتاجية والدقة.
تقنيات قطع متعددة الاستخدامات: هذه الآلة قادرة على التكيف مع طرق القطع المختلفة ، بما في ذلك الخطية ، على شكل V ، الدائرية ، وغيرها من التقنيات المخصصة ، مما يجعلها مناسبة لمجموعة واسعة من تصاميم PCB.
قطع دقيق: تستخدم آلة توجيه PCB أدوات دقة وتكنولوجيا متقدمة لضمان قطع دقيق على طول مسارات ومواصفات محددة مسبقا،الحفاظ على جودة ثابتة طوال عملية الإنتاج.
القدرة على إزالة الضرر: بعد القطع ، يتم تجهيز الجهاز بميزات إزالة الحواف التي تسهيل الحواف ، وإزالة البقع والبقايا ، وبالتالي تحسين الجودة العامة والمظهر من PCBs.
الكفاءة والفعالية من حيث التكلفة: التشغيل الآلي والقطع الدقيق تسريع الإنتاج بشكل كبير، وتقليل استخدام الموارد البشرية والوقت إلى الحد الأدنى. بالإضافة إلى ذلك، تقلل من النفايات والأضرار تساهم في توفير التكاليف،مما يجعل آلة PCB Router حلًا فعالًا للغاية وفعالًا من حيث التكلفة لتصنيع PCB.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
كفاءة القطع عالية السرعة: تتميز آلة PCB Router في قطع سريع ، مما يوفر فوائد اقتصادية كبيرة لسلسلة الإنتاج على نطاق واسع ، بغض النظر عن الكمية المعنية.
محاذاة الدقة المفعول بشاشة اللمس: باستخدام واجهة شاشة تعمل باللمس لضبط مسافة القطع ، تضمن الآلة محاذاة دقيقة مع فتحات V على PCBs ، مما يوفر نتائج قطع دقيقة وبدون عيوب.
تقليل الإجهاد أثناء تقسيم اللوحات: دمج كل من الشفرات المتحركة والثابتة أثناء تقسيم اللوحات يقلل بشكل كبير من الضغط على PCBs ، مما يمنع كسور نقطة اللحام والحفاظ على سلامة الهيكل.
PCB الثابتة، تشغيل شفرة متنقلة: أثناء عملية التقسيم ، يبقى PCB ثابتًا بينما تتحرك الشفرة ، مما يضمن جودة ودقة ثابتة في كل قطع.
زيادة الكفاءة والجودة العالية: بالمقارنة مع الطرق اليدوية، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام، وبالتالي تحسين كفاءة التشغيل ونوعية المنتج النهائي.
تعديل مسافة القطع متعددة الاستخدامات: مع نطاق مدى قطع قابل للتخصيص يمتد من 1 إلى 100 متر ، يمكن للآلة استيعاب مجموعة واسعة من متطلبات العملاء ،تعزيز المرونة والكفاءة التشغيلية العامة.
تكوين موقف بداية مرن: القدرة على ضبط وضعية القطع الأولية بحرية تحسين تخطيطات القطع، مما يسهم في طول عمر الآلة وطول عمر الخدمة من خلال تقليل التآكل.
وظيفة العد لإدارة البيانات: مجهزة بجهاز العد، تسمح الآلة بتحليل بيانات ما بعد الإنتاج وتقديم التقارير الشاملة، مما يسهل تحسين الإشراف على الإنتاج وتتبعها واتخاذ القرارات.

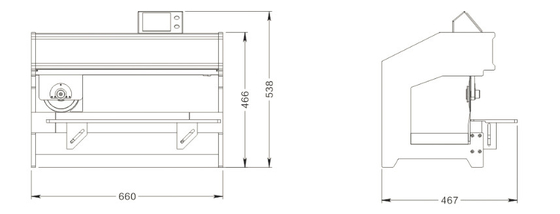

حجم الجهاز
حول التعبئة
