آلة التوجيه PCB Depaneling
Created with Pixso.

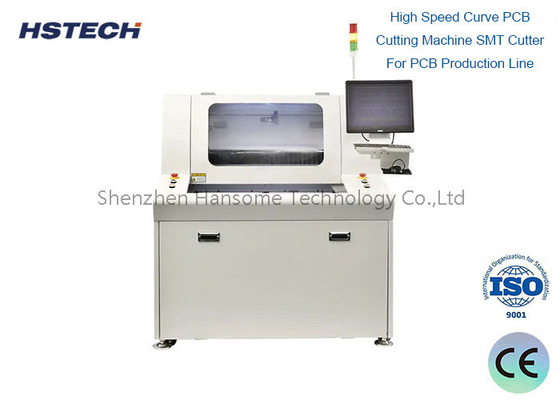

آلة توجيه PCB مع عدسة تكبير CCD عالية البكسل وتصحيح محاذاة تلقائية

آلة توجيه PCB مع عدسة تكبير CCD عالية البكسل وتصحيح محاذاة تلقائية

الاسم التجاري: HSTECH
رقم الطراز: جمهورية مقدونيا-F328
الـ MOQ: 1 مجموعة
السعر: قابل للتفاوض
شروط الدفع: D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على التوريد: 20 مجموعة في الشهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
آلة توجيه PCBA ذات منصة واحدة
منصة:
مزدوج
مجموعة التوجيه:
قاطع الطحن
منصة العمل:
350 * 650 مم
محرك مدفوعة:
محرك الخدمة
الجهد:
AC380V
أبعاد الآلة:
1220*1400*1300 مللي متر (الطول * العرض * الارتفاع)
الوزن:
750 كجم
تفاصيل التغليف:
حزمة خشبية
القدرة على العرض:
20 مجموعة في الشهر
إبراز:

آلة التوجيه الآلي لـ (بي سي بي)

,

آلة التوجيه لـ (بي سي بي) ذات البكسل العالي

وصف المنتج

مجموعة التوجيه لجهاز قطع الطحن جهاز جمع الغبار من منصة مزدوجة جهاز توجيه PCB

إدخال الآلة



يستخدم هذا الجهاز قطعة طحن عالية السرعة لتقسيم لوحة PCB متعددة الاتصالات على طول مسار مبرمج مسبقًا ، مما يلغي طرق القطع اليدوية أو V-CUT أو PUSH التي يمكن أن تسبب عيوبًا.هذا يعزز جودة المنتج ويقلل من معدلات الخردةيحتوي الجهاز على واجهة سهلة الاستخدام تستند إلى WindowsXP مع تصحيح مسار القطع التلقائي و CCD عالي الدقة للبرمجة ، يدعم كل من التحرير الكتل والخطوة الواحدة.آلية تحميل / تفريغ أقراص PCB مزدوجة المنصة تقلل من وقت التوقفلضمان أقصى كفاءة في الإنتاج.


السمات الرئيسية



  1. يحتوي الجهاز على عدسة مكبرة CCD عالية البكسل ، ويوفر قدرات البرمجة والتحرير المساعدة ، مما يعزز الدقة والدقة وضوح الصورة.
  2. يوفر نظام تحديد المواقع وتصحيح نقاط MARK التلقائي تصورًا في الوقت الحقيقي للمسار المتحرك وتتبع جهاز التوجيه المحاكي ، مما يضمن الوضوح في لمحة واحدة.وظيفة تصحيح محاذاة النظام تلقائي تعزز دقة القطع، مما يسمح للرؤية الآلية بالتكيف تلقائيًا إذا انحرف PCB في حدود 3 مم ، مما يقلل من متطلبات دقة وضع اللوحة ويزيد من الكفاءة.
  3. يدعم الجهاز وظائف النسخ لموائد العمل اليسرى واليمنى، ونسخ الكتل، وعرض، ونسخ لوحة الاتصال متعددة الزوايا، وتعديل التتبع في خطوة واحدة، وتعديل تحرير الكتل،تبسيط إنتاج البرامج وتعزيز كفاءة التحرير.
  4. مجهزة بمروحة مستوردة ذات طاقة عالية وجهاز إزالة ثابت عالي الجهد 10 فولت ، توفر آلة التنظيف الكهربائي التنظيف الفعال مع انخفاض مستويات الضوضاء.
  5. نظام مراقبة عمر الأداة يتحول تلقائيًا إلى شفرة جديدة بعد مسافة قطع معينة ، مع إعدادات قابلة للتخصيص صعوداً وهبوطاً بناءً على طول الشفرة ، مما يطيل عمر القطع.
  6. تصميم باب الأمان الشفاف يسمح برؤية واضحة للعملية. يمكن فتح الباب لوقف الطوارئ أو 50٪ تباطؤ،تمكين المبرمجين من مراقبة عملية التصنيع دون وقف البرنامج.
  7. يخضع رصيف PCB لعملية الانزلاق المستمرة في مرحلتين ، مما يقلل من وقت الانتظار ويزيد من كفاءة الإنتاج.


التطهير



النموذج RM-F328
الهيكل فولدر واحد، منصة مزدوجة
حجم الجهاز ((ملم) 1220*1400*1300mm ((L*W*H)
الوزن الإجمالي 750 كجم
حجم جهاز جمع الغبار ((ملم) 780*650*1600mm
طريقة جمع الغبار مجموعة الأسفل
حجم منصة العمل 350*650ملم
تحديد موقع PCB الأجهزة المثبتة، إصبع وظيفي
نظام القيادة محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل
محور التوجيه ماكس 60000 دورة في الدقيقة
سرعة القطع 1-100mm/s
دقة القطع ±0.05 ملم
دقة التكرار ± 0.02 ملم
سرعة تحرك المحور 800 ملم/ثانية
نظام المحور Z مدفوع بالموصلات، دليل مزدوج
مجموعة جهاز التوجيه قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك
مراقبة عمر الأداة تحكم البرنامج
جهاز جمع الغبار 2.2كيلوواط، 380 فولت
ضغط الهواء في جهاز جمع الغبار 4-6KG/cm3
البرمجة البرامج عبر الإنترنت
وظيفة التحرير خط مستقيم، خط منحنى، دائرة، قوس
باب أمن باب يدوي
إنذار الخطأ نعم..
طريقة البرنامج البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة





مواصفات جهاز جمع الغبار



الحجم 780*650*1600mm
القوة 2.2 كيلوواط، 3 حصان، AC380 فولت
الضوضاء <200 ديسيبل
حجم الهواء 6 بوصة/8 بوصة
سلك الطاقة 5 * 2.5²
مرشح 16 قطعة

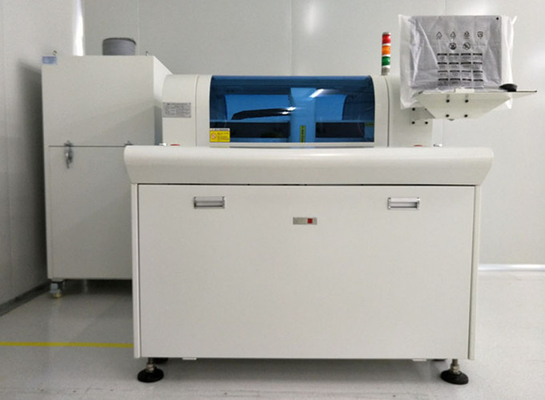

تفاصيل الآلة







آلة توجيه PCB مع عدسة تكبير CCD عالية البكسل وتصحيح محاذاة تلقائية 0

شنتشن هانسوم تكنولوجيا الشركة المحدودة ((HSTECH) هو المهنية المهنية SMT لوحة معالجة المعدات ((المركب،مفرج،حافظة، ناقل،الخ) المصنع.نحن مؤسسة عالية التقنية مع حقوق الملكية الفكرية المستقلةتقوم الشركة بشكل رئيسي بأبحاث وتطوير وإنتاج وبيع معدات معالجة لوحات خطوط إنتاج SMT / THT.



لدينا فنيون محترفون ومبيعات، تعتمد على التكنولوجيا المتقدمة وتحاول أفضل ما لدينا لتزويد عالية الكفاءة والموثوقية معالجة اللوحات لعملائنا.في نفس الوقت فريقنا المهندسية من ذوي الخبرة يدرك دائما الاتجاه التنموي للمصنع الذكي، تحديث المنتجات والتقنية وفقا لطلب السوق، والسعي لجعل المزيد من الأتمتة والمنتج فعالة من حيث التكلفة في جميع الأوقات، ونحن نفعل أيضا OEM على أساس الاحتياجات المختلفة لعملائنا.
