| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

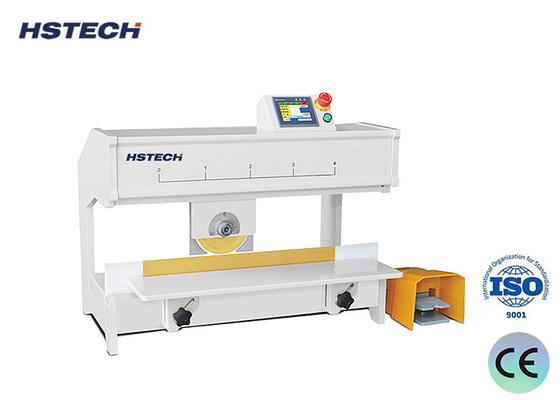

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
ال الجهاز الالكتروني الالكتروني يرمز إلى أداة تستخدم بشكل كبير في مجال قطع و فصل لوحات الدوائر المطبوعة (PCB). إليك نظرة عامة شاملة على خصائصها وقدراتها:
مصممة خصيصًا للقطع الدقيق والفصل الفعال لـ PCBs ،تتضمن آلة توجيه PCB تقنيات متطورة لضمان نتائج دقيقة وموثوقة في مختلف إعدادات التصنيعإن بناءه القوي، جنبا إلى جنب مع نظام التحكم البديهي، يسمح بالاندماج السلس في خطوط الإنتاج، مما يعزز في نهاية المطاف الإنتاجية والجودة العامة.
1مكونات المعدات: يحتوي جهاز توجيه PCB على إطار ، وفرش العمل ، وأدوات القطع ، ونظام التحكم والمراقبة ، وكذلك نظام التحكم في الحركة. يوفر الإطار دعمًا هيكليًا ،يحتوي مكتب العمل على PCBs، أدوات القطع تنفذ عمليات القطع، نظام التحكم يضع المعلمات ويشرف على العمليات، ونظام الحركة توجيه حركات الأدوات.
2.عمليات القطع الآلية: باستخدام مسارات القطع المحددة مسبقاً، والسرعات، والأعماق، وغيرها من المعلمات، يقوم جهاز توجيه PCB بتشغيل مهام القطع الآلية،تقليل الحاجة إلى المدخلات اليدوية وتعزيز الإنتاجية والدقة.
3تقنيات القطع متعددة الاستخدامات: يمكن لجهاز توجيه PCB التكيف مع طرق القطع المختلفة ، بما في ذلك التقنيات الخطيّة ، على شكل V ، الدائريّة ، وغيرها ، لاستيعاب مجموعة واسعة من تصاميم PCB.
4قدرات القطع الدقيقة: تستخدم أدوات دقيقة وتكنولوجيا متقدمة لضمان القطع الدقيق وفقًا للمسارات والمواصفات المحددة مسبقًا ، مع الحفاظ على الجودة المتسقة.
5وظيفة إزالة الحفر: بعد القطع ، يقوم جهاز توجيه PCB بإزالة الحواف ، وإزالة الحفر والبقايا ، مما يعزز نوعية ومظهر اللوحة.
6الكفاءة والفعالية من حيث التكلفة: التشغيل الآلي وقطع الدقة من جهاز توجيه PCB تسريع الإنتاج، وتقليل استخدام الموارد البشرية والوقت، والحد من النفايات والضرر،و في نهاية المطاف يؤدي إلى وفورات في التكاليف.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
القدرة المتقدمة على قطع عالية السرعة: تتفوق آلة PCB Router على القطع السريع ، مما يوفر فوائد اقتصادية لإنتاج الجماهير ، بغض النظر عن الكمية.
محاذاة دقيقة تعمل باللمس: من خلال استخدام واجهة شاشة تعمل باللمس لضبط مسافة القطع ، تضمن الآلة محاذاة دقيقة مع فتحات V على PCB ، مما يوفر ضربات قطع دقيقة وبدون عيوب.
قسم اللوحات المقاومة للإجهاد: يقلل دمج كل من الشفرات المتحركة والثابتة أثناء تقسيم اللوحات بشكل كبير من الإجهاد على PCBs ، مما يمنع كسور نقطة اللحام والحفاظ على سلامة الهيكل.
PCB الثابتة، تشغيل شفرة متنقلة: خلال عملية التقطيع، يبقى الـ PCB ثابتًا بينما تتحرك الشفرة، مما يضمن جودة ودقة ثابتة في كل قطع.
الكفاءة المرتفعة والجودة العالية: بالمقارنة مع الطرق اليدوية، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام، وبالتالي تحسين كفاءة التشغيل وجودة المنتج.
نطاق ضبط مسافة القطع متعددة الاستخدامات: مع نطاق مدى قطع قابل للتخصيص يمتد من 1 إلى 100 متر ، تستوعب الآلة مجموعة متنوعة من متطلبات العملاء ، مما يعزز الكفاءة التشغيلية العامة.
تكوين موقف بداية مرن: القدرة على تعيين وضعية القطع الأولية بحرية تحسين تخطيطات القطع، مما يسهم في طول عمر الآلة وطول عمر الخدمة.
وظيفة العد لإدارة البيانات المحسنة: مجهزة بجهاز العد، تسمح الآلة بتحليل بيانات ما بعد الإنتاج وتقديم التقارير الشاملة، مما يسهل تحسين الرقابة على الإنتاج وتتبعها.

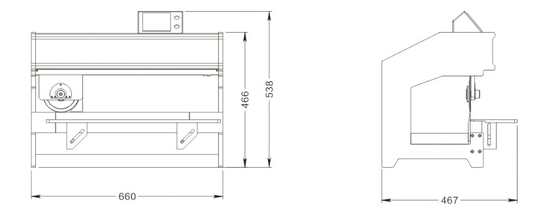

حجم الجهاز
حول التعبئة
