| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |
مقدمة

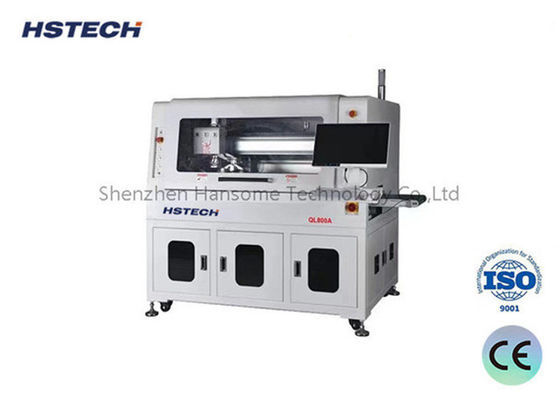

تم تصميم آلة توجيه PCBA التلقائية في الصف لتحقيق الدقة والكفاءة. تستخدم نظامًا قائمًا على الدوارة للحفاظ على PCBA بأمان أثناء عملية توجيه الجانب السفلي الآلي.بمجرد إكمال التوجيه، تستخدم الآلة آلية امتصاص فوهة متقدمة لرفع بعناية وتحديد موقع كل من PCBA والجاج كوحدة متماسكة.هذه الميزة الرائدة تسمح للآلة لفصل فتحات الطابع بمهارة، وPCBs المنحنيات، وغيرها من تكوينات PCB غير منتظمة متصلة، وبالتالي تحسين سير العمل الإنتاج وتعزيز الإنتاجية العامة.
الخصائص

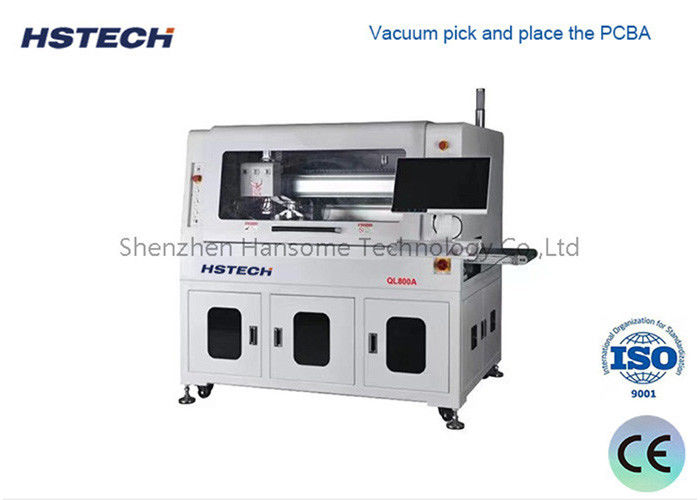

1يتم التعامل مع PCBA بدقة وأمان باستخدام نظام الاختيار والوضع القائم على الفراغ.
2تقوم الآلة بتنفيذ عمليات قطع القاع بدقة، مخصصة لاحتياجات PCBA الفريدة.
3يمتلك القدرة على قطع منصتين ، ويزيد من الإنتاجية من خلال تمكين عمليات القطع المتزامنة أو المتناوبة.
4مع الكشف المدمج عن سكين مكسور، يتم التعرف على أي مشاكل على الفور، مما يسهل الصيانة السريعة وتقليل وقت التوقف.
5تتكامل الآلة بسلاسة في خطوط الإنتاج التلقائية، مما يضمن سير عمل سلس وفعال طوال العملية بأكملها.
6مجهزة بوظائف إحصاءات SPC (تحكم العمليات الإحصائية) ، يتم دمجها بسهولة مع أنظمة ERP ،توفير بيانات واضحة عن أداء الإنتاج وتمكين اتخاذ القرارات القائمة على البيانات.
7الميزات الاختيارية تشمل تغيير الأدوات التلقائي لتحقيق تنوع إضافي، ومكنسة كهربائية مضادة للانفجار لزيادة السلامة،ومراقبة حجم الهواء للحفاظ على أداء امتصاص مثالي.
التفاصيل التقنية
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام سي سي دي ممتاز مع كاميرا تصوير، عدسة موريتكس ومصدر ضوء قياس - مستوى، لدعم معايرة آلة، تعويض وموقع،مع استقرار كبير وقدرة مكافحة الاضطراب.
شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
