| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F328 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

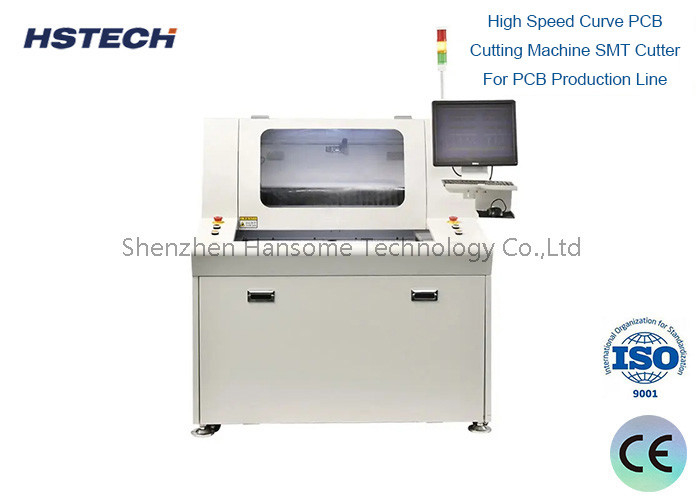

مجموعة التوجيه لجهاز قطع الطحن جهاز جمع الغبار من منصة مزدوجة جهاز توجيه PCB
إدخال الآلة
يستخدم هذا الجهاز قطاع طحن لتقسيم لوحة PCB متعددة الاتصالات على طول مسار مبرمج مسبقًا بسرعة عالية ، ويحل محل طرق القطع اليدوية أو V-CUT أو PUSH التي قد تؤدي إلى عيوب.هذا يحسن جودة المنتج ويقلل من معدلات الخردةتستخدم الآلة واجهة الإنسان-الآلة على أساس WindowsXP مع تصميم بسيط وبديهي.يحتوي على نظام تصحيح مسار القطع التلقائي و CCD عالية الدقة للبرمجة، تدعم كل من البرنامج كتلة وخطوة واحدة تحرير وتعديل آلية تحميل و تفريغ PCB منصة مزدوجة تعمل بشكل تفاعلي،تقليل وقت توقف الآلة وتحقيق كفاءة إنتاجية مثالية.
السمات الرئيسية
مجهز بالعدسة المكبرة CCD عالية البكسل ، يوفر الجهاز وظائف تعليم البرامج المساعدة وتحريرها ، مما يعزز الدقة والدقة وضوح الصورة.
يوفر نظام تحديد المواقع وتصحيح نقاط MARK التلقائي عرضًا في الوقت الحقيقي للمسار المتحرك وتتبع جهاز التوجيه المحاكي ، مما يضمن الوضوح في لمحة واحدة.وظيفة تصحيح المواءمة التلقائية تعزز دقة القطع، مما يسمح للرؤية الآلية بتنفيذ التوجيه التلقائي إذا انحرفت اللوحة تحت 3 مم. وهذا يقلل من متطلبات الدقة لوضع اللوحة ويزيد بشكل كبير من كفاءة العمل.
يدعم الجهاز نسخ طاولات العمل اليسرى واليمينية ونسخ الكتل والعرض ونسخ لوحة الاتصال متعددة الزوايا وتعديل التتبع في خطوة واحدة ووظائف تعديل تحرير الكتل،تبسيط وقت إنتاج البرامج وتحسين كفاءة التحرير.
المكنسة الكهربائية، مجهزة بمروحة مستوردة ذات طاقة عالية وجهاز إزالة ثابت عالي الجهد 10 فولت، يوفر تأثير التنظيف المثالي مع تقليل الضوضاء.
نظام مراقبة عمر الأداة يرفع ويخفض القطع تلقائيًا إلى شفرة أخرى غير مقطعة بعد مسافة قطع معينة ،مع إعدادات مسافة وتردد قابلة للتخصيص لأعلى وأسفل لتمديد عمر القطع بناءً على طول الشفرة.
تصميم باب الأمان الشفاف يوفر رؤية واضحة للعملية. يمكن فتح الباب بطريقتين:توقف طارئ للسلامة أثناء المعالجة وتباطؤ بنسبة 50٪ للمبرمجين لمراقبة عملية التصنيع أثناء تشغيل البرنامج.
يخضع رصيف PCB لعملية الانزلاق المستمرة في مرحلتين لتقليل وقت الانتظار وتعظيم الإنتاج.
التطهير
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| حجم الجهاز ((ملم) | 1220*1400*1300mm ((L*W*H) | ||
| الوزن الإجمالي | 750 كجم | ||
| حجم جهاز جمع الغبار ((ملم) | 780*650*1600mm | ||
| طريقة جمع الغبار | مجموعة الأسفل | ||
| حجم منصة العمل | 350*650ملم | ||
| تحديد موقع PCB | الأجهزة المثبتة، إصبع وظيفي | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ±0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| نظام المحور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| مراقبة عمر الأداة | تحكم البرنامج | ||
| جهاز جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| البرمجة | البرامج عبر الإنترنت | ||
| وظيفة التحرير | خط مستقيم، خط منحنى، دائرة، قوس | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
مواصفات جهاز جمع الغبار
| الحجم | 780*650*1600mm |
| القوة | 2.2 كيلوواط، 3 حصان، AC380 فولت |
| الضوضاء | <200 ديسيبل |
| حجم الهواء | 6 بوصة/8 بوصة |
| سلك الطاقة | 5 * 2.5² |
| مرشح | 16 قطعة |

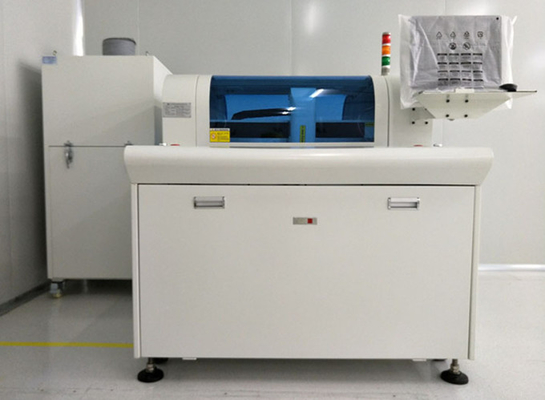

تفاصيل الآلة
شنتشن هانسوم تكنولوجيا الشركة المحدودة ((HSTECH) هو المهنية المهنية SMT لوحة معالجة المعدات ((المركب،مفرج،حافظة، ناقل،الخ) المصنع.نحن مؤسسة عالية التقنية مع حقوق الملكية الفكرية المستقلةتقوم الشركة بشكل رئيسي بأبحاث وتطوير وإنتاج وبيع معدات معالجة لوحات خطوط إنتاج SMT / THT.
لدينا فنيون محترفون ومبيعات، تعتمد على التكنولوجيا المتقدمة وتحاول أفضل ما لدينا لتزويد عالية الكفاءة والموثوقية معالجة اللوحات لعملائنا.في نفس الوقت فريقنا المهندسية من ذوي الخبرة يدرك دائما الاتجاه التنموي للمصنع الذكي، تحديث المنتجات والتقنية وفقا لطلب السوق، والسعي لجعل المزيد من الأتمتة والمنتج فعالة من حيث التكلفة في جميع الأوقات، ونحن نفعل أيضا OEM على أساس الاحتياجات المختلفة لعملائنا.
