| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

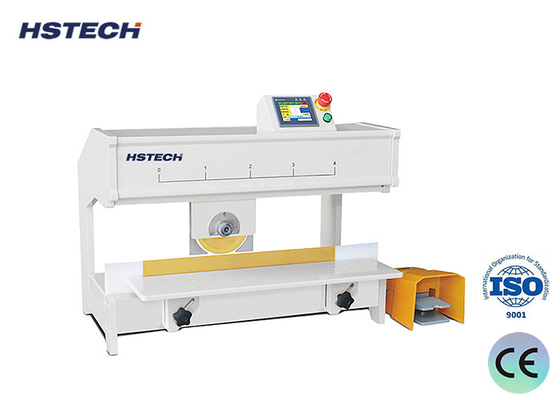

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
ال الجهاز الالكتروني الالكتروني يرمز إلى أداة تستخدم بشكل كبير في مجال قطع و فصل لوحات الدوائر المطبوعة (PCB). إليك نظرة عامة شاملة على خصائصها وقدراتها:
مصممة خصيصًا للقطع الدقيق والفصل الفعال لـ PCBs ،تتضمن آلة توجيه PCB تقنيات متطورة لضمان نتائج دقيقة وموثوقة في مختلف إعدادات التصنيعإن بناءه القوي، جنبا إلى جنب مع نظام التحكم البديهي، يسمح بالاندماج السلس في خطوط الإنتاج، مما يعزز في نهاية المطاف الإنتاجية والجودة العامة.
تكوين المعدات: يحتوي جهاز توجيه PCB على إطار ، وفرش العمل ، وأدوات القطع ، ونظام التحكم والرصد ، ونظام التحكم في الحركة. يدعم الإطار الهيكل ، ويحتوي مكتب العمل على PCBs ، أدوات القطع ،نظام التحكم يحدد المعلمات والمراقبين، ونظام الحركة يوجه حركات الأدوات.
القطع الآلي: مع مسارات القطع المحددة مسبقًا والسرعات والعمق ، وما إلى ذلك ، يقوم جهاز توجيه PCB بتشغيل المهام تلقائيًا ، مما يقلل من المدخلات اليدوية ويعزز الإنتاجية والدقة.
طرق القطع المتعددة: يتكيف مع تقنيات القطع الخطية ، على شكل V ، الدائرية ، وغيرها من تقنيات القطع لتلبية مختلف تصاميم PCB.
قطع دقيق: تستخدم أدوات وتكنولوجيا دقيقة للقطع الدقيق ، والالتزام بالمسارات المحددة مسبقاً والمواصفات ، وضمان اتساق الجودة.
القدرة على إزالة الضرر: بعد القطع ، فإنه يزيل الحواف ، وإزالة البقع ، والبقايا ، وتحسين جودة اللوحة والمظهر.
الكفاءة والفعالية من حيث التكلفة: التشغيل الآلي والقطع الدقيق تسريع الإنتاج، وتقليل الموارد البشرية والوقت، والحد من النفايات والأضرار، وتترجم إلى وفورات في التكاليف.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
القدرة المتقدمة على قطع عالية السرعة: تتفوق آلة PCB Router على القطع السريع ، مما يوفر فوائد اقتصادية لإنتاج الجماهير ، بغض النظر عن الكمية.
محاذاة دقيقة تعمل باللمس: من خلال استخدام واجهة شاشة تعمل باللمس لضبط مسافة القطع ، تضمن الآلة محاذاة دقيقة مع فتحات V على PCB ، مما يوفر ضربات قطع دقيقة وبدون عيوب.
قسم اللوحات المقاومة للإجهاد: يقلل دمج كل من الشفرات المتحركة والثابتة أثناء تقسيم اللوحات بشكل كبير من الإجهاد على PCBs ، مما يمنع كسور نقطة اللحام والحفاظ على سلامة الهيكل.
PCB الثابتة، تشغيل شفرة متنقلة: خلال عملية التقطيع، يبقى الـ PCB ثابتًا بينما تتحرك الشفرة، مما يضمن جودة ودقة ثابتة في كل قطع.
الكفاءة المرتفعة والجودة العالية: بالمقارنة مع الطرق اليدوية، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام، وبالتالي تحسين كفاءة التشغيل وجودة المنتج.
نطاق ضبط مسافة القطع متعددة الاستخدامات: مع نطاق مدى قطع قابل للتخصيص يمتد من 1 إلى 100 متر ، تستوعب الآلة مجموعة متنوعة من متطلبات العملاء ، مما يعزز الكفاءة التشغيلية العامة.
تكوين موقف بداية مرن: القدرة على تعيين وضعية القطع الأولية بحرية تحسين تخطيطات القطع، مما يسهم في طول عمر الآلة وطول عمر الخدمة.
وظيفة العد لإدارة البيانات المحسنة: مجهزة بجهاز العد، تسمح الآلة بتحليل بيانات ما بعد الإنتاج وتقديم التقارير الشاملة، مما يسهل تحسين الرقابة على الإنتاج وتتبعها.

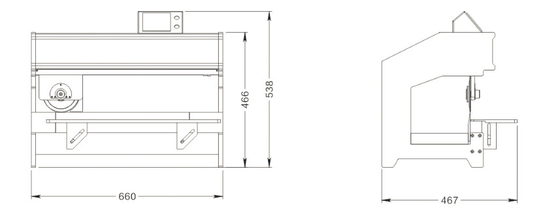

حجم الجهاز
