| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

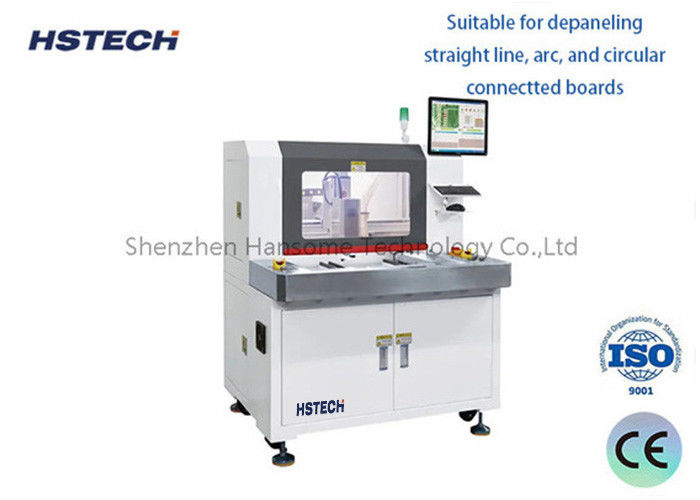

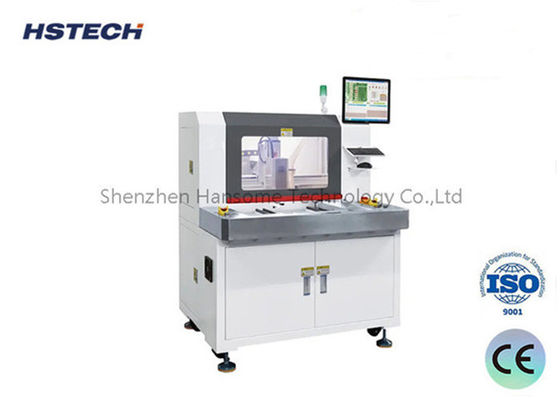

آلة التوجيه من نوع PCBA الصغيرة ذات السرعة العالية مع قطع مرن
مقدمة:
هذه الآلة المتخصصة للتوجيه مصممة خصيصًا لإنتاج PCBA على نطاق صغير أو فردي (جميع لوحات الدوائر المطبوعة).وظيفتها الرئيسية هي إجراء قطع دقيق وتقسيم على PCBs مع مكونات مثبتةباستخدام تكنولوجيا CNC المتقدمة (تحكم رقمي بالحاسوب) ، توفر الآلة دقة لا مثيل لها وتكراريتها في عملياتها.
الخصائص:
1الفصل التلقائي غير المتصل: يعمل هذا النظام بشكل مستقل ، ويضمن الفصل التلقائي للPCB السلس والفعال ، مما يحسن سير العمل ويقلل من وقت التوقف.
2جهاز التوجيه المصغر لـ PCBA: مثالي لـ PCBs الصغيرة الحجم ، هذا جهاز التوجيه المدمج يتناسب مع مساحات مصنع ضيقة ويوفر حلول إنتاج فعالة من حيث التكلفة وتوفير المساحة.
3المكونات المخصصة: مجهزة بمكونات قابلة للتخصيص ، تضمن الآلة التوافق والاستقرار لمجموعة واسعة من تصاميم وأحجام PCB ، مما يسهل المعالجة الدقيقة.
4.نظام مرئي متكامل لجهاز الكمبيوتر والسي سي دي: معزز بنظام عالي الدقة يتم التحكم به بواسطة جهاز الكمبيوتر ونظام مرئي لجهاز الكمبيوتر والسي سي دي ، يتيح هذا الجهاز التوجيه محاذاة دقيقة ومراقبة عملية القطع ،ضمان دقة استثنائية.
5قابل للبرمجة مع التعويض وجمع الغبار: يحتوي على إمكانات برمجة متقدمة مع وظائف التعويض ، يقوم جهاز التوجيه بتعديل عدم الدقة البسيطة والحفاظ على أداء مثالي.نظام جمع الغبار المتكامل يبقي منطقة العمل نظيفة وخالية من الحطام.
6القدرة على تشغيل أقراص PCB الكبيرة: تم تصميم هذا الراوتر للتعامل مع أقراص PCB بحجم يصل إلى 410-510 مم ، ويقدم تنوعاً وتوسعًا لتلبية احتياجات الإنتاج المختلفة.
7القدرة على قطع منتجات متعددة: تتيح تنوعها قطع نوعين مختلفين من المنتجات على نفس الآلة ، مما يعزز الكفاءة ويقلل من الحاجة إلى آلات متخصصة.
8منصة مفتوحة للعمليات المرنة: تصميم منصة مفتوحة جهاز التوجيه يسهل التغذية اليدوية وتفريغها.يمكن تجهيزها بذراع ميكانيكية للتحميل والتفريغ الآلي بالكامل، زيادة الإنتاجية وخفض تكاليف العمالة.
المواصفات:
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
سيناريوهات تطبيق نموذجية:
إنتاج إلكتروني شخصي أو صغير، مثل صنع لوحة دوائر PCB الخاصة بك.
إنتاج دفعات صغيرة من PCBA ، مناسبة للنموذج الأولي السريع وإنتاج محاكاة دفعات صغيرة.
قطع وتقسيم PCB عند إصلاح أو تعديل المنتجات الإلكترونية.
مختبر التدريس، دع الطلاب يفهمون تكنولوجيا معالجة PCBA.
