| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

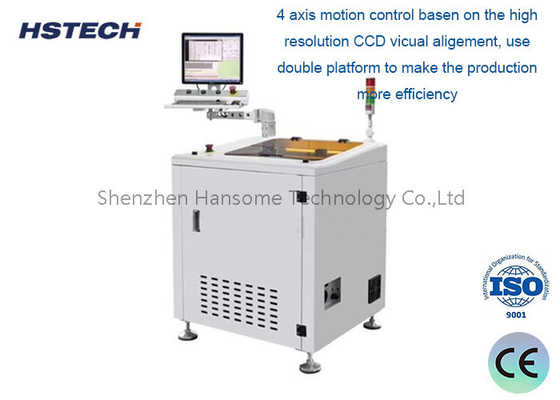

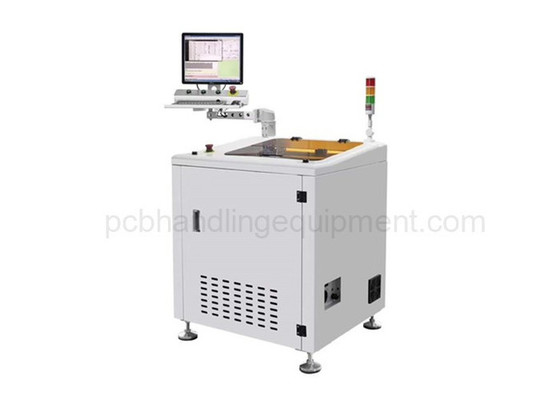

آلة التوجيه من نوع PCBA الصغيرة ذات السرعة العالية مع قطع مرن
مقدمة:
هذه المعدات تمثل آلة توجيه متخصصة ، مصممة خصيصًا لإنتاج PCBA على نطاق صغير أو فردي (جميع ألواح الدوائر المطبوعة).الغرض الرئيسي منه هو تنفيذ مهام قطع ودقة وتقسيم على PCBs التي لديها بالفعل مكونات مثبتةمن خلال تسخير تكنولوجيا CNC المتقدمة (تحكم رقمي بالحاسوب) ، تحقق الآلة دقة لا مثيل لها وتكراريتها في عملياتها.
الخصائص:
الفصل التلقائي خارج الشبكة: يعمل النظام بشكل مستقل ، مما يسمح بفصل آلي سلس وفعال لـ PCBs ، وتحسين سير العمل وتقليل وقت التوقف.
جهاز التوجيه المصغّر: مثالية للتعامل مع أقراص PCB صغيرة الحجم ، هذا الجهاز الموجّه المدمج لا يتناسب فقط في المساحات المصنعة الضيقة ولكن يسهم أيضًا في حلول الإنتاج ذات التكلفة الفعالة وتوفير المساحة.
الأجهزة المخصصة: يتم تجهيز الجهاز بأجهزة تثبيت قابلة للتخصيص ، مما يضمن التوافق والاستقرار لمجموعة واسعة من تصاميم وأحجام PCB ، مما يسهل المعالجة الدقيقة.
النظام البصري المتكامل لجهاز الكمبيوتر: معززة بنظام تحكم حاسوبي عالي الدقة ونظام مرئي CCD (جهاز مزود بشحنة) ، فإنه يتيح محاذاة دقيقة ومراقبة عملية القطع،ضمان الدقة المتميزة.
قابلة للبرمجة مع تعويض وجمع الغبار: يحتوي على قدرات برمجة متقدمة مع وظائف تعويض مدمجة، فإنه يضبط لعدم الدقة الطفيفة ويحافظ على أعلى أداء.نظام جمع الغبار المتكامل يبقي منطقة العمل نظيفة وخالية من الحطام.
سعة ماكس 410-510mm PCBA: مصمم للتعامل مع أقراص PCB تصل إلى 410-510mm في الحجم ، يضمن هذا جهاز التوجيه التنوع والقدرة على التوسع للاحتياجات الإنتاجية المختلفة.
قطع متعدد المنتجات المرن: تتيح تنوعها قطع نوعين مختلفين من المنتجات على نفس الآلة ، مما يزيد من الكفاءة ويقلل من الحاجة إلى آلات متخصصة متعددة.
منصة مفتوحة للعمليات اليدوية أو الآلية: يحتوي جهاز التوجيه على تصميم منصة مفتوحة تبسط عمليات التغذية والتفريغ اليدوية.يمكن تجهيزها اختياريًا بذراع ميكانيكية (روبوت) للتحميل والتفريغ الآلي بالكامل، زيادة الإنتاجية وخفض تكاليف العمالة.
المواصفات:
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
سيناريوهات تطبيق نموذجية:
إنتاج إلكتروني شخصي أو صغير، مثل صنع لوحة دوائر PCB الخاصة بك.
إنتاج دفعات صغيرة من PCBA ، مناسبة للنموذج الأولي السريع وإنتاج محاكاة دفعات صغيرة.
قطع وتقسيم PCB عند إصلاح أو تعديل المنتجات الإلكترونية.
مختبر التدريس، دع الطلاب يفهمون تكنولوجيا معالجة PCBA.
