| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |
مقدمة

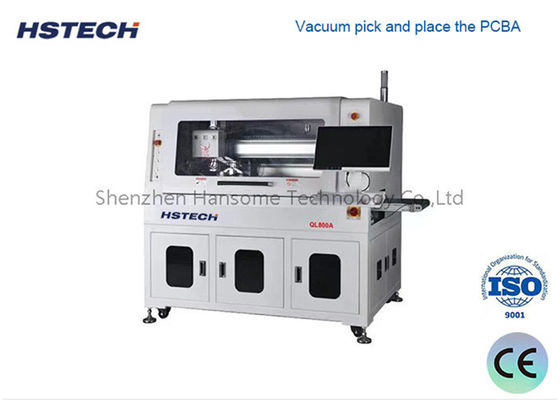

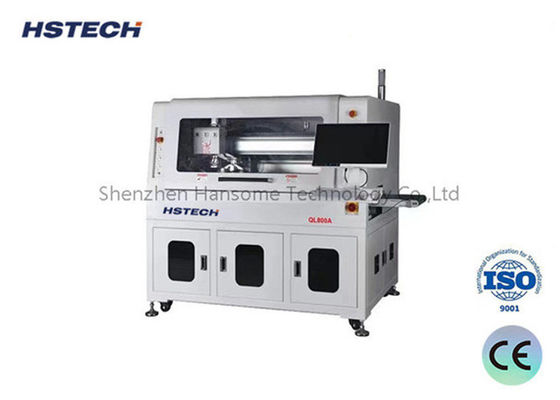

هذه آلة التوجيه الآلي في خط PCBA تم تصميمها مع الدقة والكفاءة في الاعتبار.انها تستخدم نظام على أساس الجهاز لضمان الاحتفاظ PCBA أثناء عملية التوجيه الآلي الجانب السفليبمجرد الانتهاء من التوجيه ، تستخدم الآلة آلية امتصاص فوهة متقدمة لرفع بعناية وتحديد موقع كل من PCBA والجاج ككيان موحد.هذه الميزة الرائدة تسمح للآلة بفصل ثقوب الطابع بمهارة، وPCBs المنحنيات، وغيرها من تكوينات PCB غير منتظمة متصلة، وبالتالي تحسين سير العمل الإنتاج وتعزيز الإنتاجية العامة.
الخصائص
يتم اختيار PCBA بدقة ووضعها باستخدام نظام قائم على الفراغ ، مما يضمن التعامل الدقيق والآمن.
تقوم الآلة بعمليات قطع القاع بدقة ، مصممة لمتطلبات PCBA الخاصة.
يمتلك القدرة على قطع منصتين ، مما يعزز الإنتاجية من خلال السماح بعمليات القطع المتزامنة أو المتناوبة.
يضمن الكشف المتكامل عن سكين مكسور التعرف الفوري على أي مشاكل، مما يسهل الصيانة السريعة ويقلل من وقت التوقف.
تصل الآلة بسلاسة إلى خطوط الإنتاج التلقائية، مما يسهل سير العمل السلس والفعال من البداية إلى النهاية.
مجهزة بوظيفة SPC (تحكم العمليات الإحصائية) الإحصائيات، ويتكامل بسلاسة مع أنظمة ERP،توفير رؤى قيمة عن أداء الإنتاج وتسهيل اتخاذ القرارات القائمة على البيانات.
وتشمل الميزات الاختيارية تغيير الأدوات التلقائي لزيادة التنوع، ومكنسة كهربائية مضادة للانفجار لتحسين السلامة، ومراقبة حجم الهواء للحفاظ على أداء الشفافية الأمثل.
التفاصيل التقنية
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام سي سي دي ممتاز مع كاميرا تصوير، عدسة موريتكس ومصدر ضوء قياس - مستوى، لدعم معايرة آلة، تعويض وموقع،مع استقرار كبير وقدرة مكافحة الاضطراب.
شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
