| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |
منصة واحدة خارج نطاق الهيكل الرئيسي للاستقبال (PCBA)
الوصف

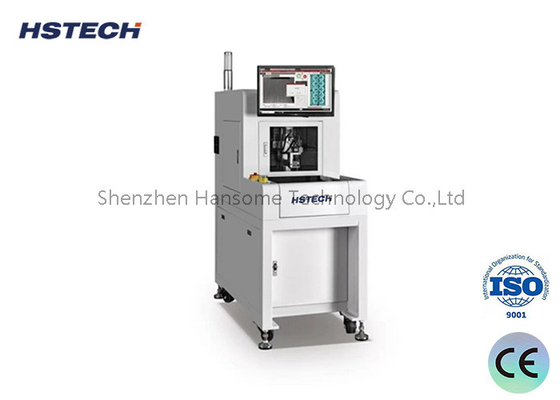

هذا نظام التوجيه الآلي بالكامل، مصمم خصيصاً للعمل على منصة واحدة.واجهة برمجة قائمة على جهاز كمبيوتر للحصول على إعداد بديهي والتحكم الدقيقمجهزة بعجلة توجيه عالية السرعة، هذه الآلة، في وئام مع الجهاز الدقيق،كل ذلك في الوقت نفسه تنفيذ التوجيه السفلي واستخراج الغبارلضمان سير عمل نظيف وفعال.
الخصائص
يضم النظام واجهة تشغيل برنامج صينية/إنجليزية سهلة الاستخدام، مما يعزز الوصول العالمي ويعزز تجربة المستخدم.

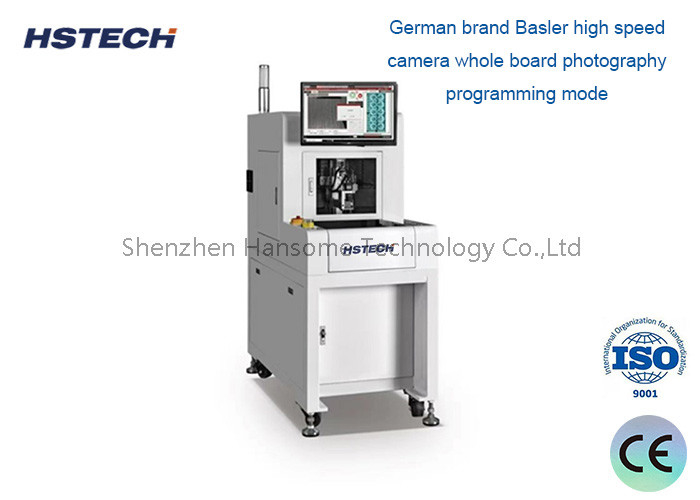

يدمج بشكل سلس كاميرا عالية السرعة المصممة في ألمانياتمكين قدرات التحكم عن بعد وتصحيح الأخطاء للاضطرابات والسهولة.
مجهزة بمهارات متقدمة، بما في ذلك أداة التوجيه التلقائية (بيت) تبادل، الكشف عن أداة كسر، وتصحيح ارتفاع الأداة التلقائي، فإنه يضمن مستمر،تشغيل دقيق مع الحد الأدنى من وقت التوقفلتحقيق أقصى قدر من الإنتاجية
على الرغم من أنه تم تصميمه في المقام الأول للعمل على طاولة واحدة ، إلا أن النظام قابل للتوسع أيضًا ، مما يسمح بتكامل ماكينتين لزيادة القدرة.يمكن أن تعمل بشكل مستقل، زيادة كبيرة في كفاءة الإنتاج وتقليل تكاليف العمالة.
التطبيق
جهاز التوجيه الذكي للرؤية الكاملة يعمل كحل متعدد الاستخداماتتلبية مجموعة متنوعة من الصناعات من الإلكترونيات الاستهلاكية والأجهزة المنزلية إلى الإلكترونيات السيارات وما وراءها، حيث تكون عمليات قطع PCB متعددة الألواح معقدة ذات أهمية قصوى. تضمن قدراتها المتطورة الدقة والكفاءة في معالجة مجموعة واسعة من تحديات قطع PCB.
المواصفات
| نموذج الجهاز | RT330 |
| حجم قطعة PCB | 310*360MM |
| مادة القطع | خروط في، فتحة طابع، نقطة دائرية، الخ |
| طاولة القطع | طاولة واحدة |
| دقة القطع | ± 0.08MM |
| دقة التكرار | ± 0.015MM |
| السرعة الحركية القصوى في المحور | محور X،Y1،Y2:1000mm/s،Z:800mm/s |
| الفولاذ | العلامة التجارية الصينية |
| وضع تغيير الأداة | تغيير الأدوات يدوياً |
| سرعة توجيه العجلة | ماكس: 60000 دورة في الدقيقة |
| الكشف عن الأدوات | إغراق الأداة التلقائي، كسر الأداة (اختياري) |
| سرعة القطع | قابلة للتعديل 5 ̊100mm/s |
| سمك قطع PCB | 0.3-3.0MM |
| طريقة البرمجة | التصوير الكامل، تعليم رسومات الصور |
| طريقة التحكم | نظام التحكم بدقة 3 محاور PC |
| الميثوسات القائمة لـ X,Y1,Y2,Z | محرك خدمة داخلي (خيار Panasonic) |
| حجم بتات التوجيه المناسبة | 0.8 ¥3.0MM |
| إمدادات الطاقة | AC220V 50/60HZ مرحلة واحدة |
| حجم الجهاز | (معدل 1250ملم*650ملم*1550ملم) |
| وزن الجهاز | 300 كجم |
| قوة جهاز تنظيف الغبار | 3 حصان |
| إمدادات الطاقة للمنظف | AC380V 3 مرحلة |
| حجم خال من الغبار | 800ملم*400ملم*780ملم) |
| حجم جهاز تنظيف الغبار | 60 كجم |
| طريقة تنظيف الغبار | تنظيف الجانب العلوي / الحجم السفلي (اختياري) |
الأبعاد
تفاصيل الآلة
نظام الرؤية الفائقة ((مجهز بكاميرا التصوير الصناعية الألمانية و عدسة ماركة Moritex اليابانية) ، و أداة جمع الغبار من جانب الفرشاة ESD.
نظام قطع متكامل ((القطع باستخدام الجهاز أو الإصبع المغناطيسي) ، والرقم المحدد للإصبع المغناطيسي ((تصميم براءة اختراع)
نظام القطع الموثوق به ((استخدم ألمانيا Sycotec spindle و invert التردد) ، نظام Win7/Win10 الإصدار الإنجليزي.
