| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

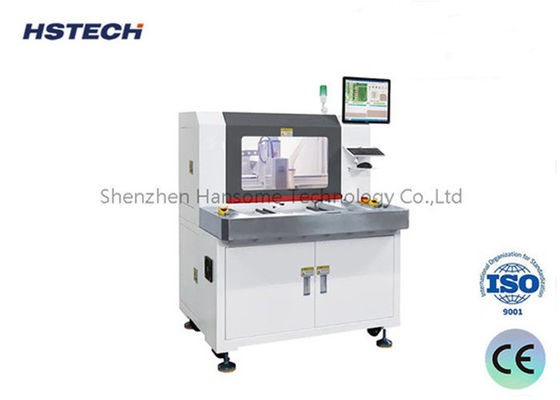

آلة توجيه PCB - التوجيه البصري CCD ، دليل Hiwin ، مراقبة عمر الأداة ، 0.5-3mm القطع
إدخال الآلة
يمثل آلة RM-F550 Router Machine قمة التكنولوجيا في التصميم الدقيق لـ PCBAs ، ويقوم بتشريح مجموعات كاملة إلى لوحات فردية.إنه مبني على منصة صلبة كالصخرة تضمن دقة لا مثيل لها، مدعومة بمساحة عمل قياسية تبلغ 300 × 350 مم ، تتميز بسهولة بمجموعة واسعة من أبعاد PCBA.
للمساعي على نطاق واسع، RM-F550 ينحني تنوعه مع منصة تمديد اختياري بقياس 400 × 600 مم، استيعاب متطلبات الإنتاج المتنوعة بسهولة.إنه يُحدث ثورة في البرمجة مع قدرات "بصرية" بديهية، لتبسيط عملية الإعداد عبر الإنترنت لتهيئة سريعة وخالية من الأخطاء. هذه الميزة المبتكرة لا تسهل العمليات فحسب، بل تمكن أيضًا من مراقبة العمليات في الوقت الحقيقي،ضمان التوافق، نتائج عالية الجودة في كل مرحلة من مراحل رحلة التجهيز.
السمات الرئيسية
نحن نفخر بتقديم معدات صناعية متميزة تتفوق من حيث الأداء والاستقرار والأمانبطاقات تحكم متطورة، ومحركات الخدمة الموثوقة، وضمان جودة استثنائية وموثوقية في كل جانب.
باستخدام قوة تكنولوجيا الموازنة البصرية ذات الدقة العالية، نظام التحكم في الحركة على 4 محاور يستخدم تصميم منصة مزدوجة لتحقيق أقصى قدر من كفاءة الإنتاج.هذا الإعداد يعزز التحولات السلسة والعمل دون انقطاعلتبسيط العملية بأكملها.
تتباهى الآلة بمؤخرة توجيه ألمانية الصنع، وتعمل ضمن نطاق سرعة دوران مثير للإعجاب من 40،000 إلى 60،000 دورة في الدقيقة، مما يضمن الدقة والكفاءة في كل قطع.
للحصول على دقة لا مثيل لها والحركة السلسة، ونحن نعتمد على دليل العلامة التجارية تايوان هيون.تحسين الأداء العام لمعداتنا.
إدخال مراقبة حياة الأداة، ميزة ذكية تقوم بتعديل موقع القطع بشكل ذكي عند عبور مسافة محددة مسبقاً.هذا النظام المبتكر يضمن التشغيل دون انقطاع عن طريق التبديل بسلاسة إلى شفرة غير مقطعة، وتقليل وقت التوقف وتعظيم الإنتاجية.

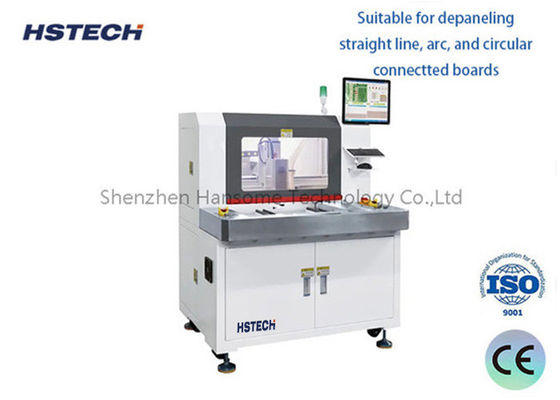

التنوع في أفضل حالاته، تتمكن آلةنا من التعامل بمهارة مع تعديل PCBs مع اتصالات مستقيمة، قوس، و دائرية، وتلبية مجموعة متنوعة من احتياجات الإنتاج.
لتحسين تدفق الإنتاج أكثر، نحن ندمج نظام تنزلق متواصل من مرحلتين لمعالجة رصيف الـ (بي سي بي) هذا التصميم المبتكر يقلل من وقت الانتظار ويزيد من الإنتاجتعزيز سير العمل الأكثر كفاءة وإنتاجية من البداية إلى النهاية.
التطهير
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
تفاصيل الآلة
حول التعبئة
