| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-288 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

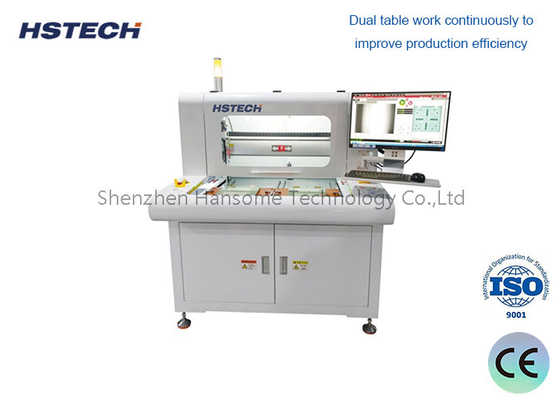

RT350/360/360A/380A آلة توجيه PCB مزدوجة الطاولة مع طاولة مزدوجة للعمل المستمر
الخصائص الرئيسية
المواصفات
| نموذج الجهاز | RTالمنطقة | RTالمنطقة | RT3103 | RT380A |
| حجم قطع PCB | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| مادة القطع | الخطوط والنقاط والأقواس والدوائر الخ | الخطوط والنقاط والأقواس والدوائر الخ | الخطوط والنقاط والأقواس والدوائر الخ | خروط V، فتحة طابع، نقطة دائرية، الخ |
| طاولة القطع | طاولة مزدوجة | طاولة مزدوجة | طاولة مزدوجة | طاولة مزدوجة |
| دقة القطع | ± 0.08MM | ± 0.05MM | ± 0.05MM | ± 0.05MM |
| دقة التكرار | ± 0.015MM | ± 0.01MM | ± 0.01MM | ± 0.01MM |
| السرعة الحركية القصوى في المحور | محور X،Y1،Y2:1000mm/s،Z:800mm/s | محور X،Y1،Y2:1000mm/s،Z:800mm/s | محور X،Y1،Y2:1000mm/s،Z:800mm/s | محور X،Y1،Y2:1000mm/s،Z:800mm/s |
| الفولاذ | العلامة التجارية الصينية | العلامة التجارية الصينية/مؤشر NSK (اختياري) | اليابان NSK/ألمانيا Sycotec | شفرة V + فول الصيني |
| وضع تغيير الأداة | تغيير الأدوات يدوياً | تغيير الأدوات يدوياً | أوتوماتيكي | تغيير الأدوات يدوياً |
| سرعة توجيه العجلة | ماكس: 60000 دورة في الدقيقة | ماكس: 60000 دورة في الدقيقة | ماكس: 60000 دورة في الدقيقة | ماكس: 60000 دورة في الدقيقة |
| الكشف عن الأدوات | إغراق الأدوات التلقائي، كسر الأدوات | إغراق الأدوات التلقائي، كسر الأدوات | الكشف التلقائي عن إغراق الأدوات وكسر الأدوات وتنزيل الأدوات | الكشف التلقائي عن إغراق الأدوات وكسر الأدوات وتنزيل الأدوات |
| سرعة القطع | قابلة للتعديل 5 ̊100mm/s | قابلة للتعديل 5 ̊100mm/s | قابلة للتعديل 5 ̊100mm/s | قابلة للتعديل 5 ̊100mm/s |
| سمك قطع PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| طريقة البرمجة | التصوير الكامل، تعليم رسومات الصور | التصوير الكامل، تعليم رسومات الصور | التصوير الكامل، تعليم رسومات الصور | التصوير الكامل، تعليم رسومات الصور |
| طريقة التحكم | التحكم بدقة PC في المحور الرابع | التحكم بدقة في المحور 6 | التحكم بدقة في المحور 6 | التحكم بدقة في المحور 6 |
| محرك محرك X,Y1,Y2,Z | سائق الخدمات الصينية | محرك خدمة PanasonicA6 | محرك خدمة PanasonicA6 | محرك خدمة PanasonicA6 |
| حجم بتات التوجيه المناسبة | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM |
| إمدادات الطاقة | AC220V 50/60HZ مرحلة واحدة | AC220V 50/60HZ مرحلة واحدة | AC220V 50/60HZ مرحلة واحدة | AC220V 50/60HZ مرحلة واحدة |
| حجم الجهاز |
(مثليين) (1180mm*1180mm*1350mm) |
(مثليين) (1180mm*1180mm*1350mm) |
(مثليين) (1180mm*1180mm*1350mm) |
(مثليين) (1180mm*1180mm*1350mm) |
| وزن الجهاز | 800 كجم | 800 كجم | 800 كجم | 800 كجم |
| قوة جهاز تنظيف الغبار | 3 حصان | 3 حصان | 3 حصان | 3 حصان |
| إمدادات الطاقة للمنظف | AC380V 3 مرحلة | AC380V 3 مرحلة | AC380V 3 مرحلة | AC380V 3 مرحلة |
| حجم خال من الغبار |
(مثليين) (665mm*635mm*1610mm) |
(مثليين) (665mm*635mm*1610mm) |
(مثليين) (665mm*635mm*1610mm) |
(مثليين) (665mm*635mm*1610mm) |
| وزن جهاز تنظيف الغبار | 155 كجم | 155 كجم | 155 كجم | 155 كجم |
| طريقة تنظيف الغبار | تنظيف الجانب العلوي / الحجم السفلي (اختياري) | تنظيف الجانب العلوي / الحجم السفلي (اختياري) | تنظيف الجانب العلوي / الحجم السفلي (اختياري) | تنظيف الجانب العلوي / الحجم السفلي (اختياري) |
سبعة قوائم وظيفية
1معلومات عن الجهاز
يعرض معلومات حالة الجهاز، بما في ذلك استخدام الكاميرات ومصادر الضوء والأدوات وما إلى ذلك.
2محرر البرنامج
في هذا الوضع، يمكن تحرير خط القطع بسرعة ودقة من خلال طريقة تعليم الصورة.
3برنامج النظام
في هذا الوضع ، يحتاج المستخدم فقط إلى تعيين نقطة البداية ونقطة النهاية ، وستكمل الآلة تلقائيًا عملية القطع بأكملها.
4تصحيح الموقف
في هذه الواجهة، يمكنك تعيين الموقف. عندما يتم الوصول إلى الموقف، سوف الكمبيوتر الكشف تلقائيًا وتوقف.
5وضع يدوي
في هذا الوضع ، يمكن للمستخدم التحكم يدويًا في مختلف إجراءات الآلة ، بما في ذلك حركة محور X / Y ، وتدوير الأداة ، إلخ.
6.حافظ على الإعدادات
في هذه الواجهة، يمكنك عرض سجل عمل الآلة، بما في ذلك تاريخ الإنتاج وساعات العمل وسجلات العيوب، الخ.
7معايير العملية
في هذه الواجهة، يمكنك تعيين معايير مختلفة للآلة، بما في ذلك معايير الكاميرا، معايير مصدر الضوء، معايير الأداة، الخ.
المزايا
وظيفة الكشف عن كسر الأداة، ومراقبة حالة استخدام الأداة في الوقت الحقيقي
وظيفة تصحيح الأدوات التلقائية لتجنب مشاكل انحراف الارتفاع عند تغيير الأدوات
الطاولات المزدوجة تعمل باستمرار لتحقيق أقصى قدر من إنتاجية الآلة
قطع مزدوج للشفرة من نوع الشفرة والدوامة
