| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

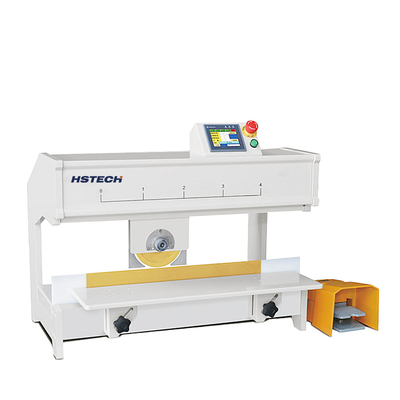

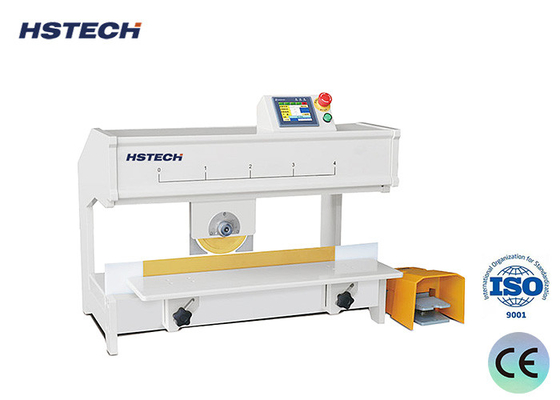

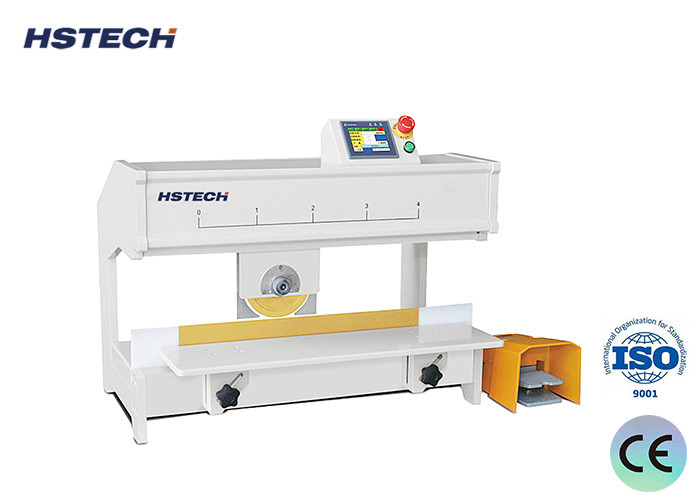

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
يُعتبر آلة توجيه PCB أداة شائعة في مجال قطع و فصل ألواح الدوائر المطبوعة (PCB). إليك نظرة عامة شاملة على خصائصها وقدراتها:
آلة PCB Router مصممة خصيصًا للقطع الدقيق والفصل الفعال لـ PCBs.ويتضمن تقنيات متقدمة لضمان نتائج دقيقة وموثوقة في مجموعة متنوعة من إعدادات التصنيعإن بناء الآلة القوي، جنبا إلى جنب مع نظام التحكم البديهي، يسمح بالاندماج السلس في خطوط الإنتاج، مما يعزز الإنتاجية والجودة العامة.
تكوين المعدات: يحتوي جهاز توجيه PCB على إطار ، وفرش العمل ، وأدوات القطع ، ونظام التحكم والرصد ، ونظام التحكم في الحركة. يدعم الإطار الهيكل ، ويحتوي مكتب العمل على PCBs ، أدوات القطع ،نظام التحكم يحدد المعلمات والمراقبين، ونظام الحركة يوجه حركات الأدوات.
القطع الآلي: مع مسارات القطع المحددة مسبقًا والسرعات والعمق ، وما إلى ذلك ، يقوم جهاز توجيه PCB بتشغيل المهام تلقائيًا ، مما يقلل من المدخلات اليدوية ويعزز الإنتاجية والدقة.
طرق القطع المتعددة: يتكيف مع تقنيات القطع الخطية ، على شكل V ، الدائرية ، وغيرها من تقنيات القطع لتلبية مختلف تصاميم PCB.
قطع دقيق: تستخدم أدوات وتكنولوجيا دقيقة للقطع الدقيق ، والالتزام بالمسارات المحددة مسبقاً والمواصفات ، وضمان اتساق الجودة.
القدرة على إزالة الضرر: بعد القطع ، فإنه يزيل الحواف ، وإزالة البقع ، والبقايا ، وتحسين جودة اللوحة والمظهر.
الكفاءة والفعالية من حيث التكلفة: التشغيل الآلي والقطع الدقيق تسريع الإنتاج، وتقليل الموارد البشرية والوقت، والحد من النفايات والأضرار، وتترجم إلى وفورات في التكاليف.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
قطع سريع: توفر آلة PCB Router قدرات قطع سريعة بغض النظر عن الكمية ، مما يضمن الكفاءة الاقتصادية في الإنتاج على نطاق واسع.
الموازنة الدقيقة: من خلال استخدام واجهة الشاشة اللمسية لتعيين مسافة القطع ، تقوم الآلة بتحقيق محاذاة دقيقة مع فتحات V في PCBs ، مما يضمن ضربات القطع الدقيقة وخالية من الأخطاء.
تقسيم اللوحات مع تقليل الإجهاد: يقلل الاستخدام المشترك للشفرات المتحركة والثابتة أثناء تقسيم اللوحات من الإجهاد على PCBs ، مما يمنع بشكل فعال الكسور في نقاط اللحام ، مما يضمن سلامة الهيكل.
الـ (بي سي بي) الـ (ستاتيك) ، الشفرة الديناميكية: أثناء عملية التقسيم ، يبقى PCB ثابتًا بينما تتحرك الشفرة ذهابًا وإيابًا ، مما يضمن جودة ودقة ثابتة.
زيادة الكفاءة والجودة: بالمقارنة مع التشغيل اليدوي ، تقلل الآلة بشكل كبير من الضغط على نقاط اللحام ، وبالتالي تحسين كفاءة العمل وجودة المنتج.
مسافة قطع مرنة: مع نطاق مسافة القطع القابلة للتعديل بحرية من 1 إلى 100 متر ، تلبي الآلة متطلبات العملاء المتنوعة وتعزز كفاءة التشغيل.
موقف بداية قابلة للتخصيص: القدرة على ضبط وضعية القطع المبدئية بحرية تضمن أنماط القطع المثلى، مما يسهم في متانة الجهاز وطول العمر.
وظيفة العد لإدارة البيانات: مجهزة بجهاز العد، تسهل الآلة تحليل بيانات ما بعد الإنتاج وتقديم التقارير، مما يعزز إدارة الإنتاج وتتبعها.

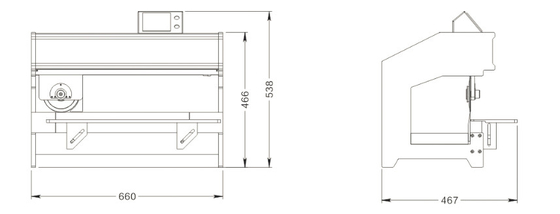

حجم الجهاز
حول التعبئة
