| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |
منصة واحدة خارج نطاق الهيكل الرئيسي للاستقبال (PCBA)
الوصف

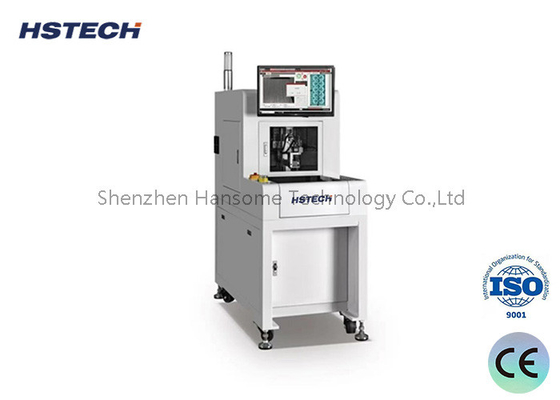

هذا هو نظام توجيه PCBA الآلي بالكامل مصمم للعمل على منصة واحدة. وهو يتضمن واجهة برمجة قائمة على جهاز كمبيوتر شخصي لإعداد وتحكم سلس.الجهاز يفتخر بخيوط التوجيه عالية السرعة التي، جنبا إلى جنب مع الجهاز الدقيق ، يفرق بدقة الثقوب المسدسة ، وPCBs المنحني ، وغيرها من المكونات المتصلة بشكل غير منتظم ،بينما تقوم في نفس الوقت بتوجيه الجزء السفلي وجمع الغبار لعملية نظيفة وفعالة.
الخصائص
يحتوي على نظام تشغيل برنامج صيني / إنجليزي سهل الاستخدام لسهولة الوصول العالمي وسهولة الاستخدام.

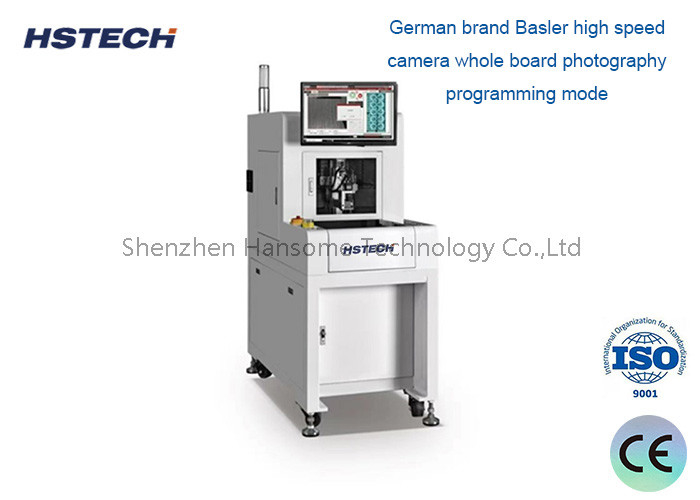

يدمج كاميرا عالية السرعة من العلامة التجارية الألمانية Basler لبرمجة التصوير الفوتوغرافي بالكامل ، مما يتيح القدرات على التحكم عن بعد وإصلاح الأخطاء لتحقيق المرونة والراحة القصوى.
مجهزة بميزات متقدمة مثل تغيير أداة التوجيه التلقائي (بيت) ، اكتشاف أداة الكسر، وتصحيح ارتفاع الأداة، مما يضمن التشغيل المستمر والدقيق مع الحد الأدنى من وقت التوقف.
مصممة للعمل على طاولة واحدة ولكن أيضاً قابلة للتكيف مع مزيج من ماكينتين، مما يسمح بالإنتاج المتوسع. عندما يتم مقارنته بالروبوت، يمكن أن تعمل المعدات بدون طيار،تحسين كفاءة الإنتاج بشكل كبير وخفض تكاليف العمالة.
التطبيق
الـ Full Vision Intelligent Router هو حل متعدد الاستخدامات مصمم لمجموعة واسعة من الصناعات، بما في ذلك الإلكترونيات الاستهلاكية، الأجهزة المنزلية، إلكترونيات السياراتوالقطاعات الأخرى التي تتطلب عمليات قطع متعددة لوحات PCB المعقدةوقدراتها المتقدمة تضمن الدقة والكفاءة في التعامل مع مهام قطع PCB المتنوعة.
المواصفات
| نموذج الجهاز | RT330 |
| حجم قطعة PCB | 310*360MM |
| مادة القطع | خروط في، فتحة طابع، نقطة دائرية، الخ |
| طاولة القطع | طاولة واحدة |
| دقة القطع | ± 0.08MM |
| دقة التكرار | ± 0.015MM |
| السرعة الحركية القصوى في المحور | محور X،Y1،Y2:1000mm/s،Z:800mm/s |
| الفولاذ | العلامة التجارية الصينية |
| وضع تغيير الأداة | تغيير الأدوات يدوياً |
| سرعة توجيه العجلة | ماكس: 60000 دورة في الدقيقة |
| الكشف عن الأدوات | إغراق الأداة التلقائي، كسر الأداة (اختياري) |
| سرعة القطع | قابلة للتعديل 5 ̊100mm/s |
| سمك قطع PCB | 0.3-3.0MM |
| طريقة البرمجة | التصوير الكامل، تعليم رسومات الصور |
| طريقة التحكم | نظام التحكم بدقة 3 محاور PC |
| الميثوسات القائمة لـ X,Y1,Y2,Z | محرك خدمة داخلي (خيار Panasonic) |
| حجم بتات التوجيه المناسبة | 0.8 ¥3.0MM |
| إمدادات الطاقة | AC220V 50/60HZ مرحلة واحدة |
| حجم الجهاز | (معدل 1250ملم*650ملم*1550ملم) |
| وزن الجهاز | 300 كجم |
| قوة جهاز تنظيف الغبار | 3 حصان |
| إمدادات الطاقة للمنظف | AC380V 3 مرحلة |
| حجم خال من الغبار | 800ملم*400ملم*780ملم) |
| حجم جهاز تنظيف الغبار | 60 كجم |
| طريقة تنظيف الغبار | تنظيف الجانب العلوي / الحجم السفلي (اختياري) |
الأبعاد
تفاصيل الآلة
نظام الرؤية الفائقة ((مجهز بكاميرا التصوير الصناعية الألمانية و عدسة ماركة Moritex اليابانية) ، و أداة جمع الغبار من جانب الفرشاة ESD.
نظام قطع متكامل ((القطع باستخدام الجهاز أو الإصبع المغناطيسي) ، والرقم المحدد للإصبع المغناطيسي ((تصميم براءة اختراع)
نظام القطع الموثوق به ((استخدم ألمانيا Sycotec spindle و invert التردد) ، نظام Win7/Win10 الإصدار الإنجليزي.
