| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |
عالية السرعة منحنى لقطة الPCB آلة قطع SMT لخط إنتاج الPCB
إدخال الآلة

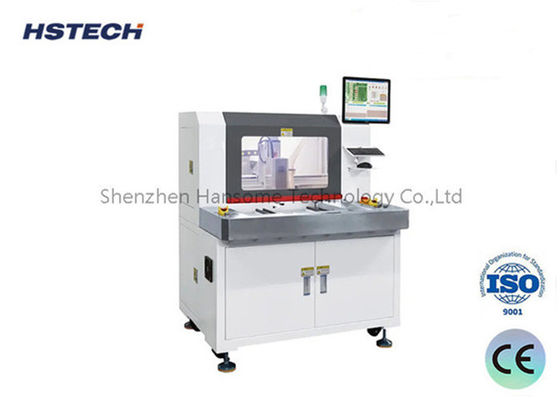

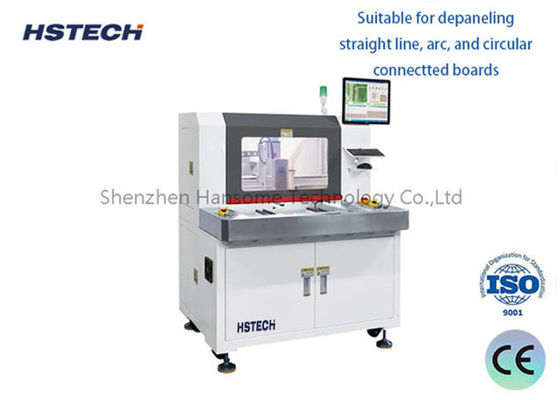

مقدمة آلة RM-F550 Router Machine المبتكرة، المصممة للتصميم الدقيق لمجموعات ألواح الدوائر المطبوعة (PCBA).ضمان دقة عمل لا تشوبها شائبة على مساحة عمل قياسية 300 * 350 مم.
للمشاريع الكبيرة، يتوفر خيار منصة متوسعة من 400*600 مم. يسهل RM-F550 العمليات مع برمجة "بصرية" سهلة الاستخدام، مما يتيح الإعداد السريع والدقيق عبر الإنترنت.بينما يراقب أيضا عملية التجهيز لتنفيذ سلس.
السمات الرئيسية
تقدم للعملاء معدات صناعية متميزة، تتميز بأداء عال، واستقرار، وأمن، واستخدام المكونات من الدرجة الأولى مثل الدلائل الخطية عالية الدقة، بطاقات التحكم، ومحركات الخدمة.
تحسين كفاءة الإنتاج مع التحكم في الحركة بـ 4 محاور ، بناءً على محاذاة CCD البصرية عالية الدقة ، وتصميم منصة مزدوجة.
مجهزة بمؤخرة توجيه ألمانية ، وتقدم سرعات تتراوح من 40،000 إلى 60،000 دورة في الدقيقة لأداء قطع متفوق.
ضمان الدقة والسلاسة في النظام المتحرك مع دليل العلامة التجارية تايوان Hiwin.
تنفيذ مراقبة عمر الأداة. يضبط القطع تلقائيًا إلى وضعية شفرة جديدة غير مقطعة بعد عبور مسافة محددة مسبقًا ، مما يحسن استخدام الأداة.
متعددة الاستخدامات لتصميم تخطيطات مختلفة للوحات الكهربائية، بما في ذلك الخطوط المستقيمة والأقواس والاتصالات الدائرية.
تبسيط الإنتاج من خلال اعتماد نظام معالجة زائدة مستمرة من مرحلتين لوضع رصيف PCB ، مما يقلل من وقت الانتظار ويزيد من الإنتاج.
التطهير
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
تفاصيل الآلة
حول التعبئة
