| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

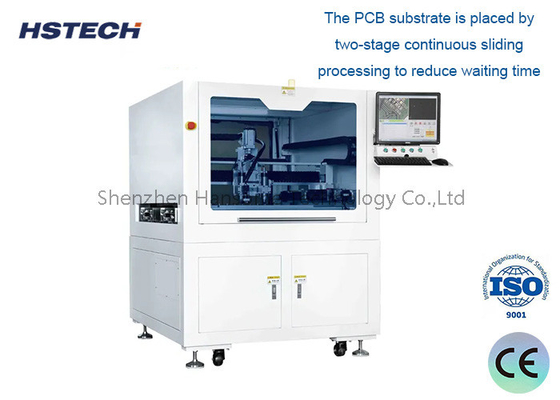

كمية عالية 4 محور التحكم في الحركة ماكينة جهاز التوجيه PCBA خارج المجال لخط تجميع PCB
مقدمة:
هذه الآلة RM-F550 هي آلة راوتر حديثة التطوير. تستخدم لتصنيع مجموعات كاملة من لوحات الدوائر المطبوعة (PCBA) إلى لوحات PCBa الفردية.تستخدم الآلة منصة مستقرة جدا لضمان دقة العمل، حجم منصة العمل هو 300 * 350mm.
لديها خيار منصة أكبر في 400 * 600mm.الآلة توفر برنامج "بصري" سهل الاستخدام لبرمجة سريعة ودقيقة عبر الإنترنت، ويمكن أيضا اكتشاف عملية التخطيط.
الميزات الرئيسية:
1، توفير العملاء عالية الأداء، عالية الاستقرار والأمان المعدات الصناعية، وذلك باستخدام الدليل الخطي عالية الدقة، بطاقة التحكم، ومحرك الخدمة.
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة نظام التحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
الخصائص الرئيسية
قطع دقيق
مصممة لقطع وتفريق الـ (بي سي بي) الفردية بدقة من الألواح الكبيرة مع الحد الأدنى من الأضرار
العملية خارج الشبكة
يعمل بشكل مستقل عن خط الإنتاج الرئيسي، مما يسمح بالتركيب والإستخدام المرنين دون إيقاف العمليات الجارية.
واجهة سهلة الاستخدام
غالباً ما تكون مجهزة بواجهة شاشة تعمل باللمس لسهولة البرمجة والتشغيل.
تقنيات قطع متعددة
يدعم طرق القطع المختلفة ، مثل التوجيه أو القطع بالليزر أو القطع بالسكين ، اعتمادًا على الآلة.
نظام استخراج الغبار
أنظمة متكاملة للحد من الغبار والحطام أثناء عملية القطع، وضمان بيئة عمل نظيفة.
التوافق المادي
قادرة على التعامل مع مواد مختلفة، بما في ذلك FR-4، الألومنيوم، و PCBs مرنة.
الميزات الآلية
تتضمن بعض النماذج ميزات مثل ضبط الارتفاع التلقائي وتغيير الأدوات لتحسين الكفاءة.
الفوائد
زيادة الكفاءة
يقلل من العمل اليدوي ويعجل عملية الإنتاج عن طريق أتمتة قطع PCB.
مراقبة الجودة
يضمن قطع عالية الجودة والتي تقلل من احتمال وجود عيوب في المنتج النهائي.
المرونة
يسمح بتغييرات سريعة في عمليات الإنتاج دون الحاجة إلى إعادة تكوين واسعة النطاق لخط التجميع الرئيسي.
فعالة من حيث التكلفة
يساعد على تقليل النفايات وتحسين كفاءة الإنتاج بشكل عام ، مما يمكن أن يؤدي إلى توفير التكاليف.
التطبيقات
صناعة الإلكترونيات
تستخدم على نطاق واسع في إنتاج الإلكترونيات الاستهلاكية ومكونات السيارات والمعدات الصناعية.
تصميم النماذج الأولية
مفيدة للنموذج الأولي السريع لـ PCBs قبل الإنتاج الكامل
تعديل:
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
