| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-530 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
آلة التوجيه المكتبية الصغيرة لـ PCB مع نظام مدفوع بثلاثة محاور لـ PCBs المنحني
مقدمة
هذه آلة توجيه الـ PCB التلقائية هي آلة توجيه آلي صغير، تعتمد نوع سطح المكتب، باستخدام نظام محرك 3 محور،تحميل اليدوي وتفريغ اللوحات PCB للتحكم التلقائيإنها آلة توجيه PCB سهلة وفعالة من حيث التكلفة
تصميم صغير ومدمج
حجم الآلة بأكملها هو 30 سم × 30 سم × 25 سم فقط ، مناسبة للاستخدام على مكتب أو مكتب عمل مختبر.
تحديد المواقع بدقة عالية
اعتمادا على محرك خطوة عالية الدقة ومصمم بصري، فإنه يمكن أن تحقق دقة تحديد المواقع من 0.01mm.
المعالجة متعددة الوظائف
يمكن أن تقوم بعمليات معالجة مختلفة لـ PCB مثل الحفر والقطع والطحن ، إلخ لتلبية احتياجات تصنيع PCB المختلفة.
واجهة تشغيل ودية
مجهزة بشاشة تعمل باللمس بطول 7 بوصات ، توفر واجهة تشغيل بديهية ووظيفة تحرير البرامج.
نظام تغيير الأدوات التلقائي
نظام تغيير الأدوات التلقائي المدمج يمكنه تلقائيًا تبديل المثقاب والأدوات من مواصفات مختلفة وفقًا لمتطلبات المعالجة.
قطع فعال وآمن
باعتماد محرك الفولاذ عالي السرعة ونظام حركة عالي الدقة ، يمكن قطع لوحات PCB بسرعة وكفاءة. في الوقت نفسه ، لديه تصميم حماية السلامة.
التوافق القوي بين البرمجيات والأجهزة
يدعم برامج CAD / CAM الشائعة ومختلف تنسيقات ملفات تصنيع لوحات PCB. قابل للتطبيق على أنظمة التشغيل الرئيسية مثل Windows / Linux.
ضوضاء منخفضة واستهلاك طاقة منخفض
اعتمادا على التصميم الصامت، والضوضاء أقل من 60dB. استهلاك الطاقة المنخفضة، فقط 110V/220V إمدادات الطاقة المطلوبة.
السمات الرئيسية
1، نظام محرك ثلاثي المحور، باستخدام محرك خطوة.
2، نوع سطح المكتب مرنة، سهلة لتحريك وتعديل.
3تم تجهيزها بجهاز جمع الغبار، والحفاظ على طاولة العمليات نظيفة.
4، عندما depaneling مختلفة، فقط استبدال الأجهزة واستيراد برنامج مختلف.
5، جميع الدليل والمسمار المسمار الرئيسي ضد الغبار، وتأكد من دقة تشغيل الآلة.
6,مناسبة لفصل ألواح FPC ، ألواح الألومنيوم ، FR4 ، الخ.
التطهير
| النموذج | RM-560 | ||
| محرك مدفوع | محرك خطوة | ||
| سرعة توجيه العجلة | 50000 دورة في الدقيقة | ||
| دقة التكرار | ± 0.01mm | ||
| سرعة القطع | ماكس 100mm/s، يعتمد على مواد PCB | ||
| القرار | <0.01 ملم | ||
| النطاق المتحرك | 300*300*700ملم | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك خطوة | ||
| تحديد المواقع على الطاولة | مصابيح مخصصة | ||
| سمك PCB | 0.4~4ملم | ||
| طريقة التحميل / التفريغ | الدليل | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
التطبيق:
قطع لوحات الـ PCB
يمكن لجهاز توجيه سطح المكتب قطع ألواح PCB وأجزاء منفصلة مثل اللوحات الأم ولوحات الدوائر بسرعة ودقة.
الأشكال المعقدة يمكن أن تقطع وفقا للرسومات التصميمية.
معالجة الفتحات والثقوب
يمكن صنع فتحات ومجاري وحفر مختلفة على لوحات PCB لتلبية احتياجات تخطيط الدائرة.
هذه العمليات تساعد في تركيب المكونات وتوجيه الأسلاك.
تقليم الحواف
يمكن للموجّه أن يقطّع ويرسم حواف لوحات الـ PCB لتحسين جودة مظهر المنتج.
يمكن إزالة الحواف الخشنة على لوحات PCB.
إنتاج دفعات صغيرة
أجهزة توجيه سطح المكتب مناسبة لمعالجة دفعات صغيرة من أقراص PCB ، مع مرونة كبيرة والقدرة على الاستجابة بسرعة لاحتياجات العملاء.
بالمقارنة مع معدات CNC الكبيرة ، فإن تكلفة الاستثمار أقل وهي مناسبة لشركات التصنيع الإلكترونية الصغيرة والمتوسطة الحجم.
إنتاج النموذج الأولي
في المراحل المبكرة من تطوير المنتجات، يمكن استخدام أجهزة توجيه سطح المكتب لصنع نماذج أولي بسرعة لاختبار والتحقق.
هذا يساعد على تقصير دورة التطوير وتسريع إدخال المنتجات الجديدة إلى السوق.

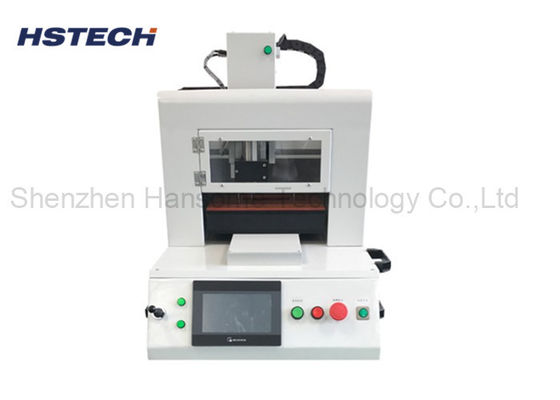

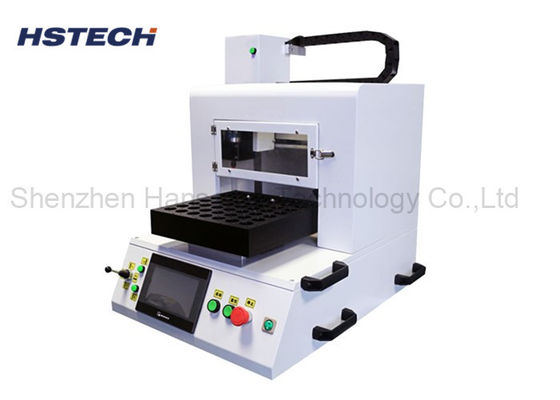

تفاصيل الآلة
