| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

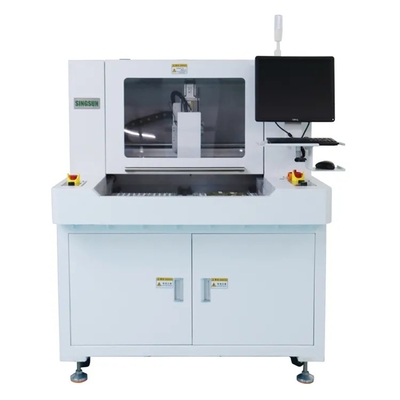

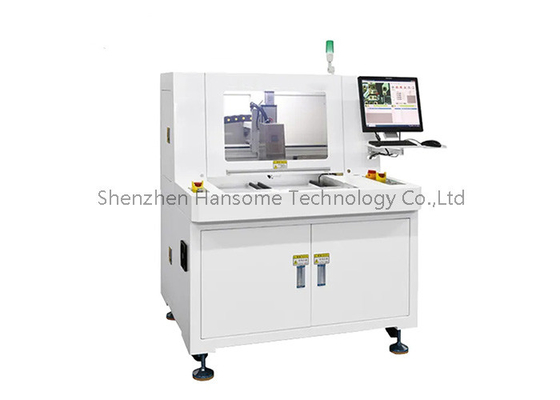

عالية الدقة منصة مزدوجة خارج الموقع PCBA جهاز توجيه لخط تجميع لوحات PCB
مقدمة:
هذه الآلة RM-F550 هي آلة راوتر حديثة التطوير. تستخدم لتصنيع مجموعات كاملة من لوحات الدوائر المطبوعة (PCBA) إلى لوحات PCBa الفردية.
تستخدم الآلة منصة مستقرة جدا لضمان دقة العمل ، حجم منصة العمل هو 300 * 350mm.
لديها خيار منصة أكبر في 400 * 600mm.الآلة توفر برنامج "بصري" سهل الاستخدام للبرمجة عبر الإنترنت السريعة والدقيقة،ويمكن أيضا اكتشاف عملية التخطيط.
الميزات الرئيسية:
1، توفير العملاء عالية الأداء، عالية الاستقرار والأمان المعدات الصناعية، وذلك باستخدام الدليل الخطي عالية الدقة، بطاقة التحكم، ومحرك الخدمة.
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة النظام المتحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.

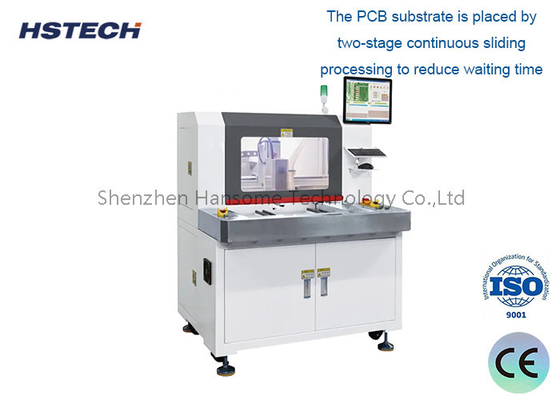

7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
التصميم خارج الشبكة
هذا المعدات هي جهاز خارج الاتصال المستقل عن خط الإنتاج ولا تحتاج إلى دمجها في خط الإنتاج الآلي.
يمكن وضعه بمرونة في وضع مناسب في ورشة العمل لمعالجة لوحات الدوائر المستقلة.
وظيفة القطع
يحتوي على نظام قطع CNC دقيق يمكنه إجراء معالجة قطع عالية الدقة على لوحات PCB.
يمكن أن تقطع لوحات الدوائر ذات الأحجام والأشكال المختلفة لتلبية احتياجات المنتجات المختلفة.
التشغيل الآلي
مجهزة بنظام تحميل وتفريغ أوتوماتيكي ، يمكنها تحقيق عمليات قطع لوحات الدوائر دون مراقبة.
لديها وظائف مثل التحكم بالبرنامج وتعيين معايير القطع ، مما يحسن كفاءة المعالجة.
حجم مرن
حجم الآلة عادة ما يكون حوالي 1.2m × 1.5m ، وهو مناسب للتثبيت في مساحة ورشة العمل المحدودة.
يمكن تكوين مواصفات مختلفة لمناطق العمل في القطع وفقًا لمتطلبات المنتج.
السلامة
يتم اعتماد تصميم حماية العزل لضمان سلامة المشغلين.
مجهزة بأجهزة أمان مثل مفتاح وقف الطوارئ.
تعديل:
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
سيناريوهات التطبيق:
تفاصيل الجهاز:
