ESD الحزام في خط PCBA جهاز توجيه مع SMEMA لأشكال الخط المستدير والمستقيم

ESD الحزام في خط PCBA جهاز توجيه مع SMEMA لأشكال الخط المستدير والمستقيم

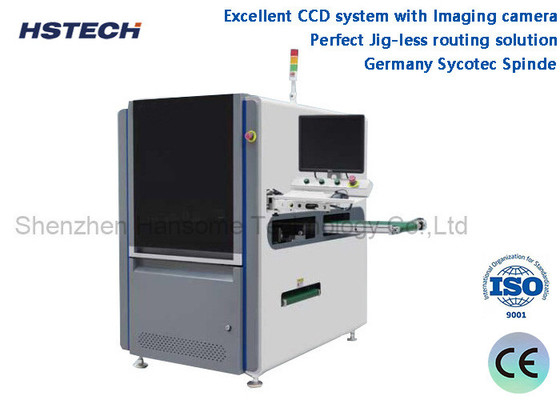

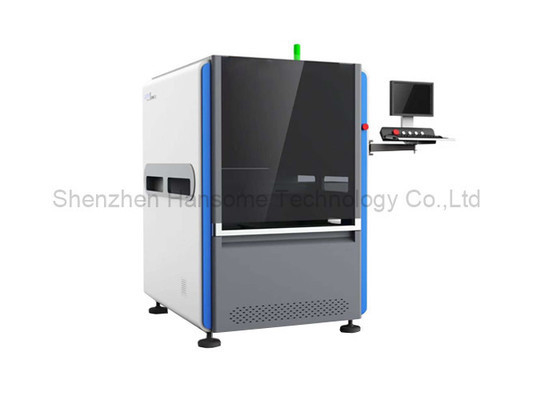

هذه الآلة هي نظام التوجيه التلقائي الكامل ، مع محمول وتفريغ لخط اختبار ATE ، محور عالية السرعة ، قوة ضغط منخفضة لقطع PCBA وضمان الدقة والوضوح.

الخصائص:

1، استخدام ألمانيا Sycotec Spinde، ماكس 1000000 RPM ووظيفة التبديل الأداة التلقائية.
2فرشاة ESD في أسفل PCBA، لديها تأثير امتصاص الغبار المثالي.
3نظام CCD ممتاز مع كاميرا التصوير، عدسة Moritex ومصدر ضوء على مستوى القياس، لدعم معايرة الآلة، والتعويض والموضع،مع استقرار كبير وقدرة مكافحة الاضطراب.
4، حل التوجيه المثالي بدون حركة ، يدعم 20 * 20 ~ 350 * 350mm حجم PCB ، ويمكن أن يدرك جهاز التقاط إزالة وتثبيت سريعة ، وموثوقية عالية وتكلفة منخفضة.
5، مجموعة أدوات قياسية مع ثلاثة أنواع من أدوات 3.175، كل منها مع 10 أجزاء في الداخل. مع نظام الضغط الدقيق ونظام الرفع، X1، Y1 و Z1 لتبديل الأدوات
6حل التفريغ1: سيتم وضع PCBA بعد القطع على حزام ESD ، ثم أدخل خط الاختبار أو التجميع.حل التفريغ 2: مع وحدة تفريغ المجموعة ، سوف يضبط المشبك صندوق الصحن.

7، ويتم تشغيل القطع الطحن بواسطة فولاذ عالية السرعة مع مزايا انخفاض قوة القطع،دقة عالية، ضوضاء منخفضة، ومناسبة لجميع شكل pcba، مثل الدائرة،خط مستقيم، L أو U نوع،مربعات وأشكال قوس.
8النسخة الإنجليزية من نظام Win7/Win10

المواصفات:

حجم الجهاز

تفاصيل

1، تغيير أداة القطع التلقائي 2 ، الكشف عن سكين مكسور 3 ، وضع الإنتاج التلقائي

4، وظيفة إحصاءات SPC ومطابقة نظام ERP

5، اختياري لجمع الغبار الفراغ ضد الانفجار ومراقبة حجم الهواء

نظام التوجيه PCBA الكمال دون Jig لإصلاح اللوحة، ودعم 20x20 ~ 350x350mm حجم PCB، ويمكن أن يدرك جهاز التقاط

إزالة وتثبيت سريعة، وموثوقية عالية وتكلفة منخفضة.

تحميل حزام ESD في الخط

حل التفريغ 1: بعد فصل PCBA ، سيتم وضعه على حزام ESD ، ثم يدخل خط الاختبار / التجميع.

حل التفريغ 2: مع وحدة تفريغ الشرائح ARM710-1 ، سيتم وضع المشبك إلى صندوق الصحن من ARM710.
