| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | T/T ، الاتحاد الغربي ، |
| القدرة على التوريد: | 50 مجموعة في الشهر |

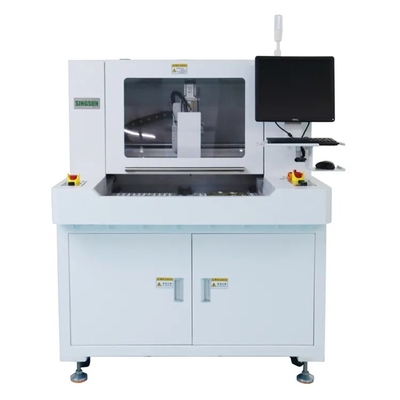

آلة توجيه PCB عالية الدقة الجديدة مع منصة مزدوجة للتخلص من اللوحات
آلة جهاز التوجيه:
هذه آلة PCB Router RM-F550 هي آلة PCB Router التي تم تطويرها حديثًا. يتم استخدامها لتجميع مجموعات لوحات الدوائر المطبوعة بأكملها (PCBA) إلى لوحات PCBa الفردية.تستخدم الآلة منصة مستقرة جدا لضمان دقة العمل، حجم منصة العمل هو 300 * 350mm.
لديها خيار منصة أكبر في 400 * 600mm.الآلة توفر برنامج "بصري" سهل الاستخدام للبرمجة عبر الإنترنت السريعة والدقيقة،ويمكن أيضا اكتشاف عملية التخطيط.
هذا فاصل للوحات الورقية تعتمد x،y،z محرك الخدمة ونظام القيادة و المسمار الكرة، خطية دليل السكة الحديديةضمان تشغيل آلة بسلاسة ودقة،حركة دقة أقل من 0.01mm،دقة التوجيه ثم 0.05 ملم.
تصميم محطة العمل المزدوجة الدوارة يجعل التشغيل المستمر، تحسين كبير في كفاءة الإنتاج.استخدام طريقة برمجة التعليم المباشر مع مرشح عبر من CCD، سهلة جداً في التشغيل، البرنامج يمكن أن تنفيذ نقطة، خط، قوس، دائرة الخ أوامر لقطع شكل مختلف من اللوحات المغطاة، لديها وظيفة تحديد الموقع علامة،يمكن أن تصحح تلقائيًا تحريك الإحداثيات عند تغيير موقع PCBجهاز كمبيوتر صناعي، نظام ويندوز وبرنامج مكتمل باللغة الإنجليزية يجعل البرمجة والتشغيل سهلة للغايةأجهزة التنظيف الصامتة الخارجية توفر بيئة عمل نظيفة ومنخفضة الضوضاء.يمكن استخدام قطع الطحن كقطعة 2 أو 3 ، فقط حدد المعلم على البرنامج ، لقد أطول كثيرا عمر خدمة قطع الطحن.مجهزة بمروحة مكافحة التأين الساكن والتي يمكن أن تقضي على التأين الساكن وتزيل الغبار
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة نظام التحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
التطبيقات
قطعة الحافة من PCBA:
باستخدام تكنولوجيا قطع CNC عالية الدقة، فمن الممكن قطع بدقة على طول الخطوط العريضة من PCBA.
هذا يضمن دقة حجم PCBA ويزيل المواد الزائدة من الحافة.
تقطيع PCBA:
بناءً على قطع الخطوط العريضة ، يمكن تقطيع سطح PCBA بشكل دقيق وحفرة.
هذا يساعد على تحسين جودة مظهر PCBA وتحسين موثوقيته.
معالجة ثقب الـ PCB:
يمكن أيضًا استخدام آلات التوجيه غير المتصلة لمعالجة ثقوب إضافية على PCBA ، مثل ثقوب الدبابيس.
هذه المعالجة الدقيقة للثقب تساعد على التثبيت اللاحق وتجميع PCBA.
إصلاح المكونات:
أثناء عملية إنتاج PCBA ، قد يتلف عدد صغير من المكونات في بعض الأحيان أو يتم تحويلها بشكل خاطئ.
يمكن لآلات التوجيه غير المتصلة إصلاح هذه المشاكل ، مثل تفكيك وإعادة اللصق ، إعادة اللحام ، إلخ.
إنتاج عينات الاختبار:
يمكن استخدام آلات التوجيه غير المتصلة لإنتاج عدد قليل من عينات PCBA أو منتجات التجربة.
هذا يساعد على التحقق من العملية والاختبار قبل الإنتاج الضخم.
