| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
عالية الدقة 4 محور التحكم في الحركة ماكينة توجيه PCB خارج الموقع لتصنيع PCB
آلة التوجيه الالكتروني غير المتصلة:
هذه الآلة RM-F550 هي آلة راوتر حديثة التطوير. تستخدم لتصنيع مجموعات كاملة من لوحات الدوائر المطبوعة (PCBA) إلى لوحات PCBa الفردية.تستخدم الآلة منصة مستقرة جدا لضمان دقة العمل، حجم منصة العمل هو 300 * 350mm.
لديها خيار منصة أكبر في 400 * 600mm.الآلة توفر برنامج "بصري" سهل الاستخدام للبرمجة عبر الإنترنت السريعة والدقيقة،ويمكن أيضا اكتشاف عملية التخطيط.
جهاز توجيه PCB غير متصل هو جهاز يستخدم لقطع وتقطيع لوحات الدوائر المطبوعة (PCBs). يمكن أن يعمل بشكل مستقل خارج خط الإنتاج لمعالجة PCBs مع المكونات المثبتة بالفعل.الوظيفة الرئيسية لجهاز توجيه PCB خارج الموقع هي قطع حواف PCB وإجراء التقطيع الدقيق على سطح PCB.
الخصائص الرئيسية هي:
معالجة عالية الدقة: يستخدم نظام التحكم CNC عالي الأداء لتحقيق قطع دقيق لخطوط PCB ومواقف الثقوب ، وكذلك تقليص السطح.
مرونة قوية: يمكن أن تتكيف تلقائيًا وفقًا لـ PCBs بأحجام وأشكال مختلفة للتكيف مع أنواع مختلفة من لوحات الدوائر.
درجة عالية من التشغيل الآلي: مجهزة بنظم التشغيل الآلي وأنظمة التشبيك ، فإنها تحقق تحميل وتفريغ ومعالجة الآلية لـ PCB ، مما يحسن من كفاءة الإنتاج.
تشغيل بسيط: يتبنى تشغيل واجهة الإنسان والآلة ، ويمكن إكمال مهام المعالجة من خلال إعدادات البرنامج البسيطة.
موثوقية عالية: يعتمد على هيكل ميكانيكي عالي الجودة ونظام تحكم إلكتروني ، مع دقة وضع متكررة جيدة وعمر الخدمة.
توفير التكاليف: إنها تحل محل عمليات التقطيع اليدوية وتقلل كثيراً من تكاليف العمالة.
تحسين جودة المنتج: يمكن لتكنولوجيا المعالجة الدقيقة ضمان دقة الأبعاد والتشطيب السطحي لـ PCB وتحسين جودة المنتج.
الميزات الرئيسية:
1، توفير العملاء عالية الأداء، عالية الاستقرار والأمان المعدات الصناعية، وذلك باستخدام الدليل الخطي عالية الدقة، بطاقة التحكم، ومحرك الخدمة.
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة النظام المتحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.

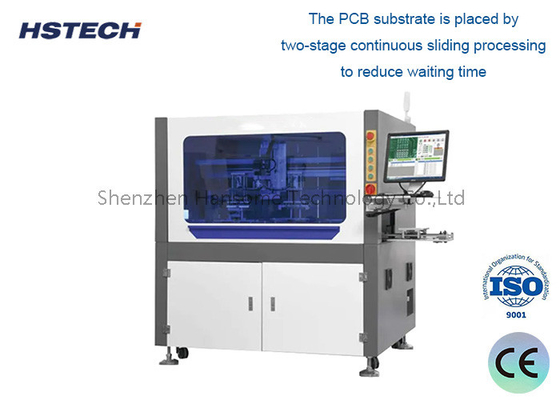

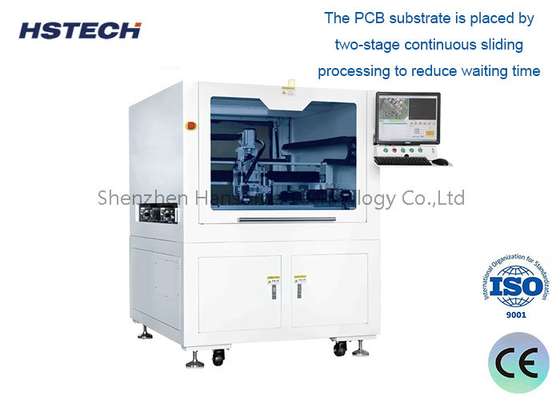

7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
تعديل:
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
التطبيق:
قطع الدوائر:
يمكن أن تقوم أجهزة توجيه PCBA غير متصلة بالإنترنت بقطع خطوط الدوائر والمخططات بسرعة ودقة على PCBA.
يمكن أن يكمل العديد من عمليات قطع الدوائر المعقدة وتحسين جودة تصنيع PCBA.
تقسيم اللوحة:
يمكن لجهاز التوجيه قطع و فصل لوحات PCBA متعددة متصلة معًا بدقة.
تأكد من أن حواف كل لوحة PCBA مسطحة والحجم متسق ، وهو أمر مناسب للاختبار والتجميع اللاحق.
معالجة الثقوب:
يمكن للموجر معالجة مختلف الثقوب بدقة على PCBA ، بما في ذلك الثقوب ، والثقوب العمياء ، والثقوب المدفونة ، إلخ.
تأكد من أن حجم الثقب وموقعه وميلاته ومؤشرات أخرى يمكنها تلبية متطلبات العملية.
المقاطع:
يمكن لجهاز التوجيه قطع فتحات من أشكال مختلفة على PCBA ، مثل فتحات لتثبيت المكونات.
تحسين القوة الهيكلية وأداء تبديد الحرارة من PCBA.
تقليم الحافة:
يمكن أن يقوم جهاز التوجيه بإجراء التقطيع الدقيق والتشذيب على حواف PCBA.
تأكد من أن حواف PCBA مسطحة وسليمة لتجنب الأضرار أثناء الاتصال.
إنتاج آلي:
يمكن أن تحقق أجهزة توجيه PCBA غير متصلة بالإنترنت تنسيقًا جيدًا مع معدات أخرى في خط الإنتاج.
تحسين مستوى أتمتة معالجة PCBA بشكل كبير وتعزيز كفاءة الإنتاج.
