| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-RM-F500 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

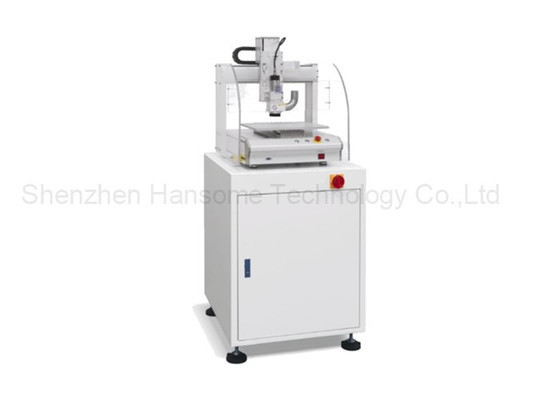

آلة توجيه شاشة التلامس لـ PCB متعددة الوظائف للقيام بمراقبة الوقت الحقيقي
جهاز التوجيه:

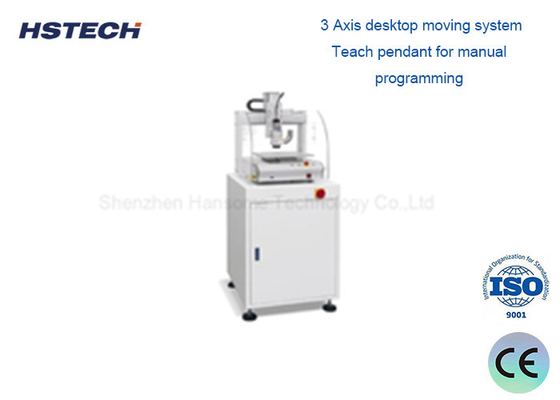

هذه الآلة RM-F500 هي آلة توجيه PCB عمودي ، جسم الآلة يتضمن جزأين ، الجزء السفلي هو الهيكل والجزء العلوي هو نظام فصل PCB متحرك على طاولة 3 محور.نظام الفصل استخدام مربع تعليم للبرمجة اليدوية، لذلك تحتاج إلى وضع يدوي كل نقاط علامة، هو نظام توجيه PCB فعالة من حيث التكلفة.
تعريف ووظيفة:
آلة طحن CB هي معدات آلة خاصة تستخدم لمعالجة علبة CB (كسر الدوائر).
وظيفتها الرئيسية هي تصنيع غرف مفصلات الدوائر من مختلف الأحجام والأشكال من خلال الطحن الدقيق.
مبدأ العمل:
تتكون آلة طحن CB من أداة دوارة عالية السرعة مدفوعة بمحرك ، والتي يمكن أن تتحرك بدقة على المحورين الثلاثة X / Y / Z.
يتم تثبيت غطاء CB الفارغ الذي سيتم معالجته على مقعد العمل ، وتقوم الأداة بالفرز وفقًا للمسار المبرمج مسبقًا.
من خلال نظام التحكم CNC الدقيق ، يتم تحقيق معالجة تلقائية عالية الدقة لمخططات المنازل المعقدة.
الميزات الرئيسية:
دقة معالجة عالية: يمكن تحقيق دقة بعدية ± 0.01 ملم ومعالجة دقة للمخططات المعقدة.
سرعة معالجة سريعة: درجة عالية من الأتمتة، وتحسين فعالية المعالجة بشكل كبير.
القدرة القوية على التكيف: يمكن ضبط معايير المعالجة تلقائيًا وفقًا لنماذج مختلفة من غرف CB.
ضوضاء منخفضة: يتم اعتماد تصميم العزل الصوتي ، والضوضاء منخفضة أثناء التشغيل.
عملية بسيطة: مع واجهة التفاعل بين الإنسان والكمبيوتر، عملية سهلة وسريعة.
سيناريوهات التطبيق:
تصنيع CB: تستخدم في التصنيع الآلي الدقيق لقذائف CB.
خدمة الإصلاح: إصلاح وإعادة تصنيع قذائف CB المتضررة.
مختبر البحث العلمي: يستخدم لتطوير واختبار هياكل CB الجديدة والمواد الجديدة.
الخصائص:
1، 3 محور نظام تحريك سطح المكتب.
2، تعلم القلادة للبرمجة اليدوية.
3، عجلة التوجيه عالية السرعة، سرعة في 20000 ~ 40000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة النظام المتحرك وسلسة.
5، طريقة جمع الغبار الجانب العلوي، تأكد من أن منصة نظيفة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7غرفة عمليات مغلقة، أمن و ضجيج منخفض
| النموذج | RM-F500 | ||
| الهيكل | مشغل واحد، منصة واحدة | ||
| طول القطع الكفاءة | 270*220mm ((x*Y) | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y/Z 300*250*90mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 20000~40000دورة في الدقيقة | ||
| محور التوجيه | ماكس40000دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | صندوق التعليم | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 220 فولت/110 فولت،50/60 هرتز | ||
| سمك اللوحة | 0.8-8ملم | ||
| حجم جهاز جمع الغبار | 600*500*500ملم | ||
| قوة جمع الغبار | 750W، 1HP | ||
| جهاز توجيه الـ (PCB) | |||
