| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-560 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

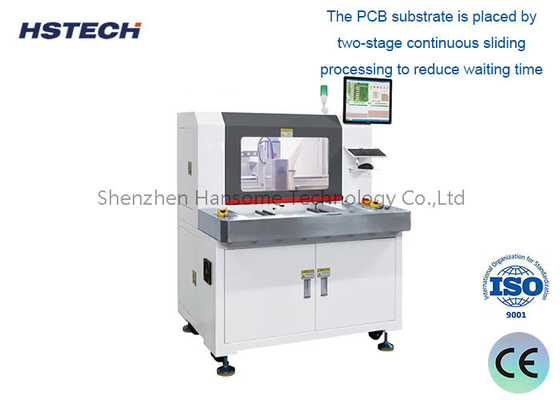

آلة جهاز التوجيه PCBA ذات منصة مزدوجة عالية الكفاءة خارج الموقع لخط التجميع SMT PCB Board
آلة التوجيه PCBA:
إدخال الجهاز:
هذه الآلة التوجيه الآلي للوحة الورقية باستخدام الدوران التوجيه عالية السرعة، مجهزة بموقع مزدوج، 4 محور محرك الخدمة مدفوع،
يتنقل الفولاذ وفقًا للبرمجة المحددة مسبقًا ، والفصل التلقائي للوحة المرتبطة بالثقب ، واللوحة المنحنية ، واللوحات الأخرى غير العادية الشكل.
نظام تشغيل النافذة استخدام الجهاز، الكشف CCD مسار الفصل، يمكن التحقق من عملية الفصل في أي وقت.
الميزات الرئيسية:
1، محور التوجيه عالي السرعة، 6000 دورة في الدقيقة
2، تشغيل ويندوز، موقع يدوي أو استيراد الملفات.
3، الكشف عن CCD.
4، بما في ذلك الجمع الداخلي للغبار.
5، مناسبة لفصل لوح FPC ، لوح الألومنيوم ، FR4 ، الخ.
6، تستخدم أساسا لفصل اللوحة المرتبطة بثقب الطابع ، اللوحة المنحنية ، بدلاً من اللوحة التقليدية المقطعة في V.
معالجة عالية الدقة
PCBA Router Machine تستخدم أدوات الحفر الدقيقة عالية السرعة والدوران والطحن للمعالجة.
يمكن أن يدرك قطع دقة عالية، والحفر، ومعالجة القفز وغيرها من العمليات على حافة PCB.
يمكن أن تصل دقة المعالجة إلى ± 0.05mm ، وتلبية المتطلبات الصارمة للمنتجات الإلكترونية على حجم PCB.
المعالجة الآلية
مجهزة بنظام تغذية وتفريغ تلقائي ، يمكن أن تدرك التحميل والتفريغ التلقائي بالكامل لألواح PCBA.
الآلة بأكملها سهلة التشغيل، ويتطلب فقط كمية صغيرة من المشاركة اليدوية لإكمال المعالجة على نطاق واسع.
إنتاج فعال
الأداة الآلية لديها سرعة معالجة سريعة ، والتي يمكن أن تحسن إلى حد كبير من كفاءة معالجة PCBA.
وقت معالجة لوحة PCBA واحدة عادة ما يكون حوالي 1-2 دقيقة.
التوافق القوي
يدعم معالجة ألواح PCBA بأحجام ومواصفات مختلفة وهياكل متعددة الطبقات.
يمكن ضبط معايير المعالجة تلقائيًا وفقًا لمصممات PCBA المختلفة.
صديقة للبيئة
اعتمادا على التحكم الدقيق CNC، عملية المعالجة لديها ضوضاء منخفضة وأقل الغبار.
مجهزة بنظام فعال لجمع الغبار لضمان بيئة عمل نظيفة ونظيفة.
تعديل:
| النموذج | RM-560 | ||
| الهيكل | عجلة واحدة، منصات عمل مزدوجة | ||
| حجم الجهاز ((ملم) | 1000*1200*1550 | ||
| الوزن الإجمالي | 700 كجم | ||
| حجم جهاز جمع الغبار ((ملم) | 625*600*1600 | ||
| طريقة جمع الغبار | مجموعة الأسفل | ||
| حجم منصة العمل | 300*400ملم | ||
| نوع القيادة على المنصة | منصة دوارية مزدوجة، مقص الدقة مع عاكس محرك ثلاثي المراحل | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | 6000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ± 0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| نظام المحور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| مراقبة عمر الأداة | تحكم البرنامج | ||
| وظيفة حماية نشطة | الستار الخفيف | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
تفاصيل الجهاز:

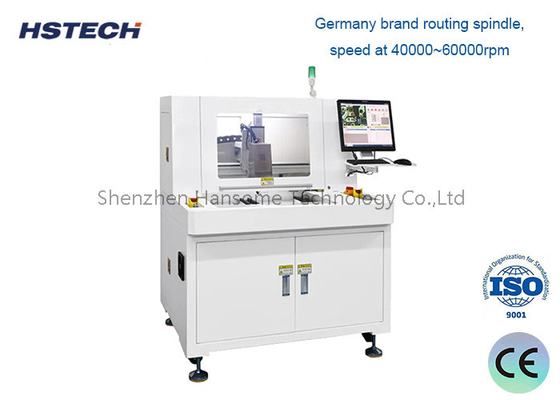

محور التوجيه عالي السرعة ومجمع الغبار الداخلي
نظام تشغيل Windows7/10 الإصدار الإنجليزي، بسيط للتحسين والتشغيل
| آلة PCBA Router | |||
