| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

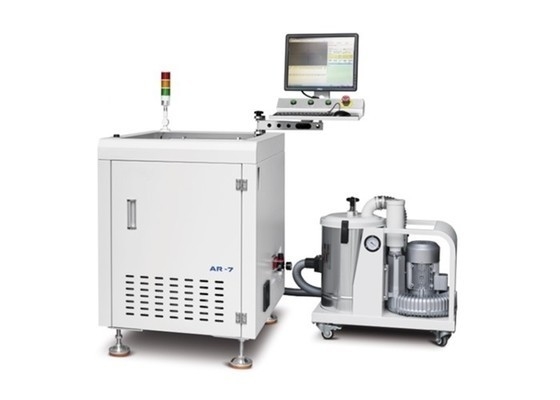

آلة التوجيه من نوع PCBA الصغيرة ذات السرعة العالية مع قطع مرن
مقدمة
إنها آلة توجيه تستخدم خصيصًا لتصنيع مجموعات صغيرة أو PCBA الشخصية ، تستخدم أساسًا للقطع الدقيق وتقسيم PCB مع المكونات المثبتة.إنه يدرك الدقة العالية و إعادة المعالجة من خلال التحكم CNC.
الخصائص
1، الانفصال التلقائي خارج الخط.
2، إنه جهاز توجيه PCBA مصغّر، مناسب لـ PCB الحجم الصغير، وحلّ لمتطلبات توفير غرفة المصنع.
3، المصابيح المخصصة.
4، جهاز الكمبيوتر الشخصي و نظام الرؤية
5، البرمجة مع التعويضات وجمع الغبار.
6، متوفرة لـ 410-510mm الحجم القصير لـ PCBA
7، مرنة لقطع نوعين مختلفين من المنتجات.
8، منصة مفتوحة للأغذية اليدوية وتفريغ، ويمكن أيضا مجهزة الذراع الميكانيكية الاختيارية ((روبوت).
المواصفات

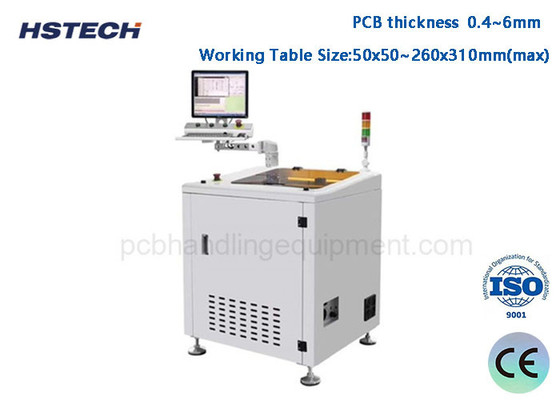

| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ± 0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل فولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
سيناريوهات تطبيق نموذجية
إنتاج إلكتروني شخصي أو صغير، مثل تصنيع لوحة دوائر PCB الخاصة بك.
إنتاج مجموعة صغيرة من PCBA ، مناسبة للنموذج الأولي السريع وإنتاج محاكاة مجموعة صغيرة.
قطع وتقسيم PCB عند إصلاح أو تعديل المنتجات الإلكترونية.
مختبر التدريس، دع الطلاب يفهمون تكنولوجيا معالجة PCBA.
