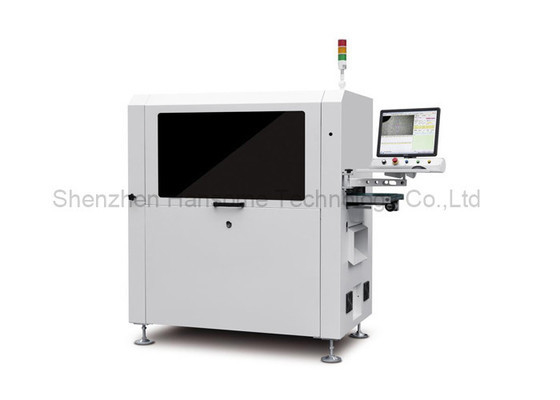

وظيفة القطع عالية السرعة مع منصة مزدوجة PCBA في خط جهاز التوجيه لPCBs
تقدم
آلة PCBA Inline Router Machine هي جهاز يستخدم في تحديد لوحة الدوائر المطبوعة الإلكترونية (PCB) ، والمعروف أيضًا باسم آلة تحديد PCB أو جهاز توجيه PCB.يستخدم على نطاق واسع في صناعة التصنيع الإلكترونية لقطع أوراق PCB الكبيرة إلى لوحات دوائر مستقلة صغيرة الحجم.
فيما يلي هي الميزات الرئيسية ووظائف آلة التوجيه PCBA في الخط:
1.التشغيل الآلي: آلة PCBA Router Machine هي معدات آلية يمكنها إجراء عمليات تشغيل PCB بشكل مستمر على خط الإنتاج.عادة ما يستخدم جنبا إلى جنب مع معدات أخرى (مثل خطوط تجميع PCB) لتحقيق إنتاج آلي فعال.
قطع دقة عالية: تستخدم هذه الآلة أدوات القطع الدقيقة وأنظمة التحكم لتحقيق تحديد PCB بدقة عالية. يمكن أن تقطع لوحات PCB بدقة ،ضمان دقة ونوعية خطوط القطع.
2تكوين متعددة الأدوات: عادة ما تكون آلة PCBA Inline Router مجهزة بمواقف أدوات متعددة يمكن أن تستوعب أنواع وأحجام مختلفة من أدوات القطع. بهذه الطريقة ، يمكن أن تكون أدوات القطع متعددة الأدوات.يمكن اختيار الأداة المناسبة وفقًا لمتطلبات PCB لتحقيق قطع أشكال وأحجام مختلفة.
3سرعة القطع السريعة: يحتوي المعدات على وظيفة القطع عالية السرعة ، والتي يمكن أن تقسم لوحات PCB بسرعة وفعالية. وهذا يمكن أن يحسن من كفاءة الإنتاج ويقصر دورة الإنتاج.
4.وضع دقيق وتثبيت: آلة PCBA Router inline لديها آلية تحديد موقع PCB ودقة للتثبيت لضمان استقرار ودقة أوراق PCB أثناء عملية القطع.هذا يتجنب قطع الانحرافات والأضرار، مما يوفر نتائج القطع عالية الجودة.
5التحكم القابل للبرمجة: عادة ما تكون المعدات مجهزة بنظام تحكم قابل للبرمجة يمكن برمجته وفقًا لمصممات ومتطلبات مختلفة للوحات الورقية.معايير مثل مسار القطع، يمكن تخصيص عمق القطع والسرعة لتلبية احتياجات مختلفة من PCBs.
الخصائص
1، الفراغ التقاط ووضع PCBA.
2، قطع القاع.
3، قطع منصة مزدوجة.
4مع الكشف عن سكين مكسور.
5, أوصلي خط الإنتاج الآلي
6، وظيفة إحصاءات SPC وتتطابق مع نظام ERP.
7يمكن تجهيزها مع تغيير الأدوات التلقائية، وظيفة مقاومة للانفجار من المكنسة الكهربائية وحجم الهواء
وظيفة المراقبة
المواصفات
| النموذج | ARX-811 | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الحزام الإلكتروني / لوحة التحويل | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
التطبيق:
قطع الدوائر:
يمكن أن تقوم أجهزة توجيه PCBA غير متصلة بالإنترنت بقطع خطوط الدوائر والمخططات بسرعة ودقة على PCBA.
يمكن أن يكمل العديد من عمليات قطع الدوائر المعقدة وتحسين جودة تصنيع PCBA.
تقسيم اللوحة:
يمكن لجهاز التوجيه قطع و فصل لوحات PCBA متعددة متصلة معًا بدقة.
تأكد من أن حواف كل لوحة PCBA مسطحة والحجم متسق ، وهو أمر مناسب للاختبار والتجميع اللاحق.
معالجة الثقوب:
يمكن للموجر معالجة مختلف الثقوب بدقة على PCBA ، بما في ذلك الثقوب ، والثقوب العمياء ، والثقوب المدفونة ، إلخ.
تأكد من أن حجم الثقب وموقعه وميلاته ومؤشرات أخرى يمكنها تلبية متطلبات العملية.
المقاطع:
يمكن لجهاز التوجيه قطع فتحات من أشكال مختلفة على PCBA ، مثل فتحات لتثبيت المكونات.
تحسين القوة الهيكلية وأداء تبديد الحرارة من PCBA.
تقليم الحافة:
يمكن أن يقوم جهاز التوجيه بإجراء التقطيع الدقيق والتشذيب على حواف PCBA.
تأكد من أن حواف PCBA مسطحة وسليمة لتجنب الأضرار أثناء الاتصال.
إنتاج آلي:
يمكن أن تحقق أجهزة توجيه PCBA غير متصلة بالإنترنت تنسيقًا جيدًا مع معدات أخرى في خط الإنتاج.
تحسين مستوى أتمتة معالجة PCBA بشكل كبير وتعزيز كفاءة الإنتاج.
حجم الجهاز
تفاصيل
جمع الغبار في الحجم السفلي
نظام CCD ممتاز مع كاميرا تصوير، عدسة موريتكس وقياس - مستوى مصدر الضوء، لدعم معايرة الآلة،
تعويض وتحديد المواقع، مع استقرار كبير وقدرة مكافحة الاضطرابات.
شاك الشفط الفراغية الشاملة للاختيار والوضع والفراغ والإنتاج.
نظام التفريغ المركب، استخدم حزام ESD المضاد للصدع لنقل المنتج المنفصل على الجانب العلوي، ويتم نقل النفايات على الجانب السفلي، وفقاً لهذا الأسلوب، توفر مساحة كبيرة.
