| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

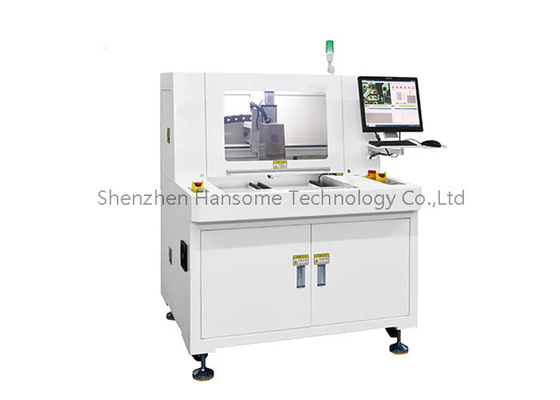

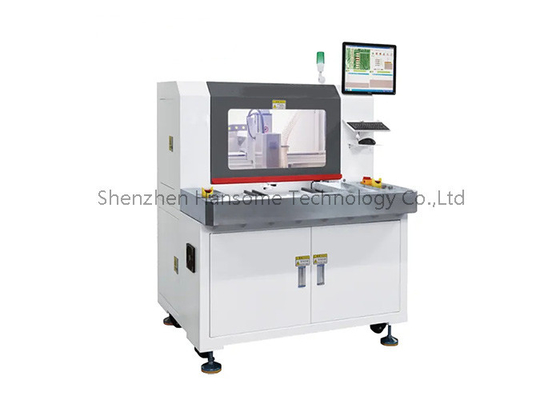

أمان عالية منصة مزدوجة يدوية الباب PCB جهاز توجيه لPCBA التصنيع
مقدمة:
هذه الآلة RM-F550 هي آلة راوتر حديثة التطوير. تستخدم لتصنيع مجموعات كاملة من لوحات الدوائر المطبوعة (PCBA) إلى لوحات PCBa الفردية.
آلة PCBA Offline Router Machine هي معدات أدوات آلة CNC تستخدم خصيصًا لمعالجة لوحات الدوائر PCBA.يستخدم بشكل رئيسي للمعالجة الميكانيكية لألواح الدوائر أثناء عملية الإنتاج، مثل الطحن والحفر والقطع وغيرها من العمليات.
الخصائص:
1استقلالية قوية: يمكن لجهاز التوجيه غير المتصل بالإنترنت العمل بشكل مستقل دون تنسيق مع معدات الإنتاج الأخرى.
مرونة عالية: يمكن تعديلها بمرونة وإعادة برمجتها وفقًا لتصميم لوحات الدوائر المختلفة لتلبية احتياجات المعالجة المتنوعة.
2عملية بسيطة: يمكن إكمال برامج التبديل والتحكم في التشغيل من خلال واجهة التحكم البسيطة. مناسبة للمؤسسات الصغيرة والمتوسطة الحجم.
3توفير التكاليف: بالمقارنة مع خطوط الإنتاج التلقائية بالكامل ، فإن أجهزة التوجيه غير المتصلة بالإنترنت لديها تكاليف شراء وصيانة أقل.
معالجة عالية الدقة: يتم استخدام تكنولوجيا CNC المتقدمة لتحقيق معالجة دقيقة للوحات الدوائر.
1، توفير العملاء عالية الأداء، عالية الاستقرار والأمان المعدات الصناعية، وذلك باستخدام الدليل الخطي عالية الدقة، بطاقة التحكم، ومحرك الخدمة.
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة النظام المتحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
التطبيق:
يتم تجهيز هذا النوع من جهاز التوجيه PCBA بشكل عام بمكونات أساسية مثل محركات الفولاذ عالية السرعة وأنظمة تحديد المواقع عالية الدقة وبرامج CAM الناضجة.يمكن استخدامه على نطاق واسع في إنتاج لوحات الدوائر في الإلكترونياتوالاتصالات والإلكترونيات السيارات وغيرها من الصناعات.
