| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-RM-F500 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

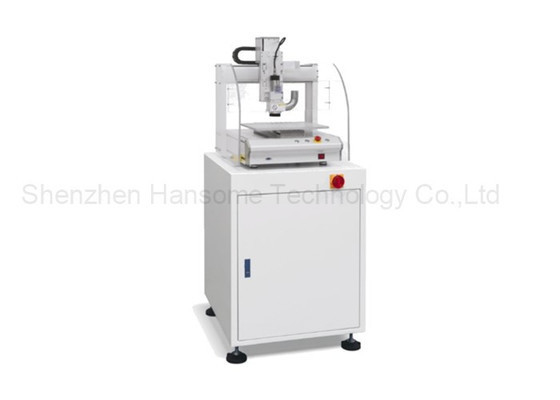

عالية السرعة 3 محور منصة واحدة سطح الطاولة PCBA جهاز توجيه للجمعية الإلكترونية
إدخال الجهاز:
هذه الآلة RM-F500 هي آلة توجيه PCB عمودي ، جسم الآلة يتضمن جزأين ، الجزء السفلي هو الهيكل والجزء العلوي هو نظام فصل PCB متحرك على طاولة 3 محور.نظام الفصل استخدام مربع تعليم للبرمجة اليدوية، لذلك تحتاج إلى وضع يدوي كل نقاط علامة، هو نظام توجيه PCB فعالة من حيث التكلفة.
التصميم المدمج
آلة كاملة صغيرة الحجم، وتحتل فقط 0.5-1m2
مناسبة للاستخدام على مقاعد العمل أو المكتب
توزيع مريح ومرن في مختبر أو ورشة عمل صغيرة
معالجة عالية الدقة
اعتماد نظام CNC عالي الدقة ودفع المحرك الخدمي
قادرة على تحقيق دقة تحديد المواقع ±0.05mm ودقة تحديد المواقع ±0.1mm
ضمان جودة معالجة ألواح PCBA المستقرة والموثوقة
قطع متعدد الوظائف
يمكن أن يؤدي قطع دائرة PCB والحفر والطحن وغيرها من المعالجة
دعم معالجة ألواح PCBA للمواد المختلفة ، مثل FR4 ، CEM-3 ، إلخ.
مناسبة للتجهيز السريع للمجموعات الصغيرة من ألواح PCBA
التحكم الذكي
اعتماد واجهة تشغيل شاشة لمسة ودية
البرمجة عبر الإنترنت لمعلمات المعالجة ومراقبة عملية المعالجة في الوقت الحقيقي
دعم طرق تنزيل متعددة مثل USB والشبكة
التصميم الآلي
التحميل والتفريغ التلقائي المتكامل وتبريد تدفق الهواء ووظائف أخرى
تحسين كفاءة المعالجة بشكل كبير وخفض تكاليف العمالة
تم تكوينها مع غطاء الغبار وغيرها من أجهزة حماية السلامة
سهلة الصيانة
يمكن تفكيك الأجزاء بسرعة للصيانة اليومية
اعتماد قطع ميكانيكية قياسية، قطع الغيار سهلة الحصول عليها وغير مكلفة
عمر خدمة طويل ، مناسب للاستخدام الطويل الأمد من قبل الشركات الصغيرة والمتوسطة الحجم
الخصائص:

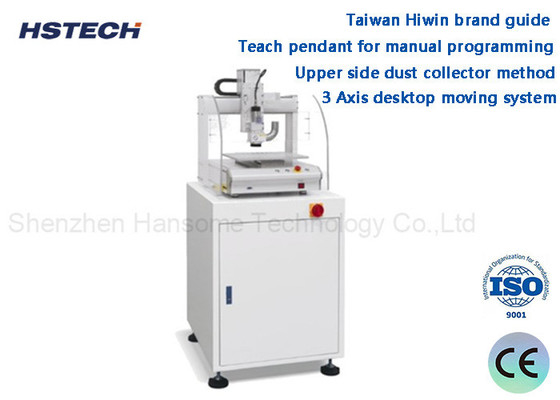

1، 3 محور نظام تحريك سطح المكتب.
2، تعلم القلادة للبرمجة اليدوية.
3، عجلة التوجيه عالية السرعة، سرعة في 20000 ~ 40000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة النظام المتحرك وسلسة.
5، طريقة جمع الغبار الجانب العلوي، تأكد من أن منصة نظيفة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7غرفة عمليات مغلقة، أمن و ضجيج منخفض
| النموذج | RM-F500 | ||
| الهيكل | مشغل واحد، منصة واحدة | ||
| طول القطع الكفاءة | 270*220mm ((x*Y) | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y/Z 300*250*90mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 20000~40000دورة في الدقيقة | ||
| محور التوجيه | ماكس40000دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | صندوق التعليم | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 220 فولت/110 فولت،50/60 هرتز | ||
| سمك اللوحة | 0.8-8ملم | ||
| حجم جهاز جمع الغبار | 600*500*500ملم | ||
| قوة جمع الغبار | 750W، 1HP | ||
