| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-530 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

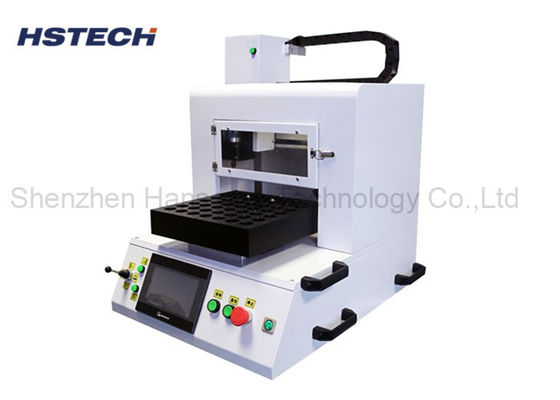

منصة مفردة سطح المكتب PCB جهاز توجيه ميني PCB Depaneling جهاز توجيه مع محرك خطوة
مقدمة
هذه آلة توجيه الـ PCB التلقائية هي آلة توجيه آلي صغير، تعتمد نوع سطح المكتب، باستخدام نظام محرك 3 محور،تحميل اليدوي وتفريغ اللوحات PCB للتحكم التلقائيإنها آلة توجيه PCB سهلة وفعالة من حيث التكلفة
جهاز توجيه للوحات الدوائر المطبوعة (PCB) ، والمعروف أيضًا باسم آلة طحن PCB ، هو آلة تستخدم خصيصًا لتصنيع لوحات الدوائر المطبوعة. يلعبون دورًا حيويًا في تصنيع الإلكترونيات ،تستخدم في العمليات مثل إزالة الأجزاء غير المرغوب فيها من PCBات متعددة الطبقات، خلق آثار الدوائر، فتح الثقوب، وتخصيص الأشكال.
تلعب أجهزة توجيه PCB الأدوار الهامة التالية في عملية تصنيع لوحات الدوائر: إزالة المواد الزائدة ، وخلق آثار الدوائر ، وفتح الثقوب ، وتخصيص الأشكال
يتم استخدام موجهات PCB على نطاق واسع في التصنيع الإلكتروني وتصنيع لوحات الدوائر ، بما في ذلك على سبيل المثال لا الحصر مجالات التطبيق التالية: تصنيع المعدات الإلكترونية ،معدات الاتصال، أنظمة التحكم الصناعية، المعدات الطبية، الطيران والفضاء والدفاع.
مبدأ العمل:
تستخدم المعدات أداة دوارة عالية السرعة لقطع لوحة PCB على طول خط التقسيم المحدد مسبقًا
يتم التحكم بدقة في موقع وعمق القطع من الأداة من قبل نظام التحكم في الكمبيوتر
بعد القطع ، يمكن طرد لوحة PCB واحدة تلقائيًا لإكمال عملية التقسيم
المكونات الرئيسية:
مجموعة أدوات دوارة عالية السرعة
نظام التحكم بالوضع الدقيق
شريط نقل أو سلة لنقل ألواح الـ PCB
واجهة الإنسان والآلة ولوحة التحكم الإلكترونية
معايير الأداء:
الحجم الأقصى للقطع: عادة حوالي 300 ملم × 400 ملم
دقة القطع: عادة ما تصل إلى ± 0.1mm
سرعة القطع: يمكن تقسيم 10-20 لوحات PCB في الدقيقة
سمك PCB المطبق: عادة 0.4mm-2.0mm
المزايا الرئيسية:
التشغيل الآلي بالكامل ، تحسين الكفاءة بشكل كبير
قطع دقة عالية، حماية الدوائر الحساسة على لوحة PCB
تصميم مصغر ، مناسب لبيئة الإنتاج المدمجة
سهولة التشغيل والصيانة، وتقليل تكاليف العمالة
آمنة وموثوقة، عزل الحطام الطائر
السمات الرئيسية
1، نظام محرك ثلاثي المحور، باستخدام محرك خطوة.
2، نوع سطح المكتب مرنة، سهلة لتحريك وتعديل.
3تم تجهيزها بجهاز جمع الغبار، والحفاظ على طاولة العمليات نظيفة.
4، عندما depaneling مختلفة، فقط استبدال الأجهزة واستيراد برنامج مختلف.
5، جميع الدليل والمسمار المسمار الرئيسي ضد الغبار، وتأكد من دقة تشغيل الآلة.
6,مناسبة لفصل ألواح FPC ، ألواح الألومنيوم ، FR4 ، إلخ.
التطهير
| النموذج | RM-560 | ||
| محرك مدفوع | محرك خطوة | ||
| سرعة توجيه العجلة | 50000 دورة في الدقيقة | ||
| دقة التكرار | ± 0.01mm | ||
| سرعة القطع | ماكس 100mm/s، يعتمد على مواد PCB | ||
| القرار | <0.01 ملم | ||
| النطاق المتحرك | 300*300*700ملم | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك خطوة | ||
| تحديد المواقع على الطاولة | مصابيح مخصصة | ||
| سمك PCB | 0.4~4ملم | ||
| طريقة التحميل / التفريغ | الدليل | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
تفاصيل الآلة
