| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

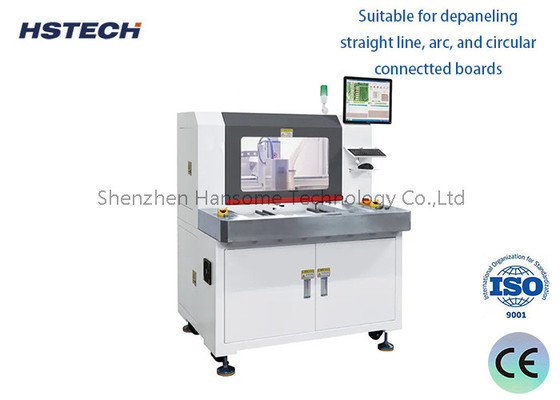

CCD التوجيه الرأسي منصة مزدوجة جهاز توجيه PCBA غير متصل مع 4 محورات التحكم في الحركة
مقدمة
آلة PCBA Offline Router Machine هي معدات آلية لمعالجة ما بعد تجميع لوحات الدوائر المطبوعة (PCBA) ، تستخدم أساسًا في صناعة التصنيع الإلكترونية.
لمحة عامة عن المنتج:
آلة PCBA Offline Router هي معدات آلية تستخدم خصيصًا لمعالجة ما بعد مثل قطع و إزالة قشرة PCBA المجمعة.
يمكن أن تقطع بعناية وتعالج PCBA على طول المسار المصمم مسبقًا لضمان أن حجم ومظهر PCBA يستوفي المتطلبات.
يستخدم على نطاق واسع في ما بعد معالجة PCBA في مجالات تصنيع المنتجات الإلكترونية ومعدات الاتصالات والتحكم الصناعي ، إلخ.
الوظائف والخصائص الرئيسية:
درجة عالية من الأتمتة تحسن بكثير كفاءة المعالجة والاتساق.
اعتماد أدوات قطع CNC عالية الدقة وآليات تحديد المواقع لضمان دقة ومستوى المعالجة.
معايير المعالجة القابلة للبرمجة ، مثل عمق القطع ، سرعة القطع ، إلخ ، تلبي احتياجات مواد PCBA وأحجام مختلفة.
مجهزة بآليات تحميل وتفريغ أوتوماتيكية ، يمكن إكمال عملية المعالجة دون تدخل يدوي.
نظام التحكم التلقائي المتكامل لتحقيق مراقبة ذكية وتشخيص خطأ.
التصميم المدمج، البصمة الصغيرة، يمكن دمجها بسلاسة مع خط الإنتاج.
عملية بسيطة وصيانة مريحة تضمن التشغيل المستقر للمعدات على المدى الطويل.
مجالات التطبيق الرئيسية:
تصنيع المنتجات الإلكترونية الاستهلاكية مثل الهواتف المحمولة والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة
تصنيع معدات الاتصالات، مثل الموجهات، المفاتيح، المحطات الأساسية، الخ
تصنيع معدات التحكم الصناعية، مثل أجهزة التحكم الصناعية، الروبوتات الصناعية، الخ
تصنيع المعدات الإلكترونية الطبية، مثل المعدات التشخيصية الطبية، والمعدات العلاجية، الخ.
معالجة ما بعد PCBA لمنتجات إلكترونية أخرى.
اقتراحات اختيار واستخدام:
اختر النموذج المناسب لجهاز PCBA Offline Router على أساس حجم PCBA والمواد والكمية والعوامل الأخرى لخط الإنتاج.
التشغيل والصيانة وفقًا لتعليمات الشركة المصنعة ودليل الصيانة.
تحقق من ارتداء الأداة بانتظام واستبدالها وإصلاحها في الوقت المناسب.
يمكن أن تتعاون بشكل جيد مع المعدات الصاعدة والأسفل مثل الاختبارات ، خطوط التجميع ، الخ.
1، توفير العملاء عالية الأداء، عالية الاستقرار والأمان المعدات الصناعية، وذلك باستخدام الدليل الخطي عالية الدقة، بطاقة التحكم، ومحرك الخدمة.
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة النظام المتحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.

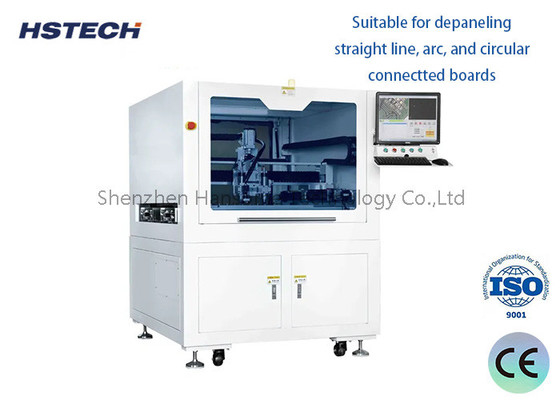

6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
