| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-2000S |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |

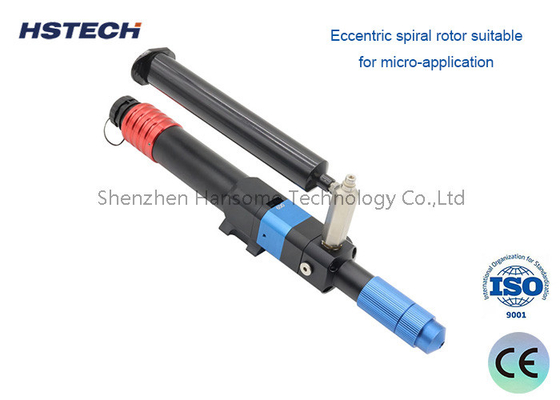

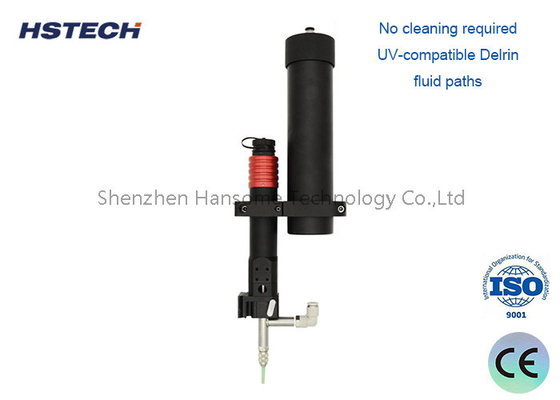

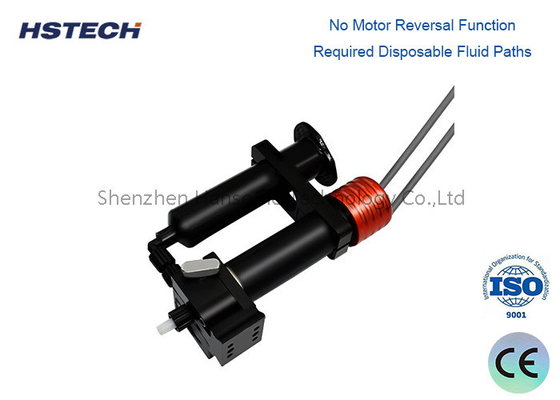

صمام المسامير المتحركة عالية الدقة صمام التحكم في التوزيع السائل
تقدم
صمام التوزيع هو معدات أوتوماتيكية مهمة تستخدم على نطاق واسع في صناعة التصنيع الإلكترونية.يستخدم للتحكم بدقة في عملية التوزيع أو الطلاء لمختلف المواد السائلة.
ما يلي هو مقدمة إلى الوضع المحدد من صمام التوزيع:
وصف المنتج:
صمام التوزيع هو جهاز صمام تحكم التوزيع السائل المهني.
يمكن أن تطبق بدقة مواد سائلة مختلفة (مثل الغراء، الحبر، معجون اللحام، الخ) إلى المواقع المحددة.
الوظائف والخصائص الرئيسية:
التحكم الدقيق: من خلال أنظمة التحكم الكهرومغناطيسية أو النيوماتيكية الدقيقة ، يمكن تحقيق توزيع كمية صغيرة وبسرعة عالية.
مرونة كبيرة: قابلة للتطبيق على المواد السائلة ذات اللزوجة ومعدلات التدفق المختلفة ، مع توافق واسع.
الأتمتة: متكاملة مع خطوط الإنتاج الآلية لتحقيق أتمتة كاملة لعملية التوزيع.
قابلية تكرارية عالية: حجم وموقع كل إعطاء متسقين للغاية ، مما يضمن جودة منتج ثابتة.
متانة جيدة: باستخدام أجزاء ومواد صناعية ، لديها عمر خدمة طويل.
سهلة الصيانة: هيكل بسيط، صيانة يومية مريحة وعمليات التحليل.
مبدأ العمل:
يتم نقل المواد السائلة من البرميل إلى جسم صمام صمام التوزيع.
يسيطر نظام القيادة الكهرومغناطيسية أو الهوائية بدقة على وقت فتح وإغلاق وقوة الصمام لتحقيق كمية التوزيع والشكل المطلوبين.
بعد الانتهاء من التوزيع ، يتم إغلاق الصمام وتدفق المواد السائلة تلقائيًا إلى البرميل.
سيناريوهات التطبيق:
يستخدم على نطاق واسع في مختلف عمليات تصنيع المنتجات الإلكترونية ، مثل رقائق SMT ، وتجميع الدوائر ، إلخ.
تستخدم لتوزيع وتغطية المكونات الإلكترونية الدقيقة وألواح PCB ، مثل الغراء الموصل الحراري ، والمواد الختامية ، إلخ.
يمكن استخدامه أيضًا في عمليات الإنتاج التي تتطلب إعطاء دقيق في صناعات الأغذية والطب وغيرها.
المواصفات
| النموذج | HS-2000S | HS-2000R |
| حجم المظهر (L*W*H) | المرفقات الرسومات | المرفقات الرسومات |
| الوزن | 350 غرام | 350 غرام |
| مادة جسم الصمام | الفولاذ المقاوم للصدأ / الألومنيوم / المواد المركبة المقاومة للتآكل | الفولاذ المقاوم للصدأ / الألومنيوم / المواد المركبة المقاومة للتآكل |
| مدخل السائل | حقنة الوصول القياسية | لوير لوك إناثي 1/4PNPT إناثي |
| منفذ السائل | يحمل أي إبرة | قفل لوير ذكر لوير مخفف والقبعة |
| إفتح الباب | / | اليمين 10-32 UNF |
| تصلح الاسطوانة | 5CC/10CC/30CC/50CC/300CC | / |
| نطاق الجهد المدخل | 4-24 فولت DC 70 Psi (4.8bar) |
4-24 فولت DC 70 Psi (4.8bar)
|
| ضغط السائل القصوى | 0.1Mpa-8Mpa |
30 Psi ((2.07bar) 100 Psi ((6.9bar)
|
| تردد العمل | أسرع 2 ثانية 3 نقاط، أسرع خط مستقيم 50MM / ثانية |
300+ مرة/دقيقة أكثر من 400 مرة/دقيقة |
| موانئ التثبيت | / | قناة 1 بوصة/25.4 ملم 10-32 UNF |
| ثقوب تركيب | 20*20 فتحة، راجع الرسومات للتفاصيل | / |
| نطاق اللزوجة | 1000CPS-500000cps | 30K-1300Kcps |
| مواصفات المسمار | المواد البلاستيكية المستوردة HS-P6 Pitch 4MM | مسدس فولفستين فولاذي، 6 ملم |
| مواصفات المسمار | HS-P8 Pitch 3MM-المواد البلاستيكية المستوردة | / |
| مواصفات المسمار | المادة البلاستيكية المستوردة HS-P16 Pitch 1MM | / |
| مواصفات المسمار | HS-P6-WG Pitch 4MM-مواد فولفستين الصلب المقاومة للاستعمال | / |
| مواصفات المسمار | HS-P8-WG Pitch 3MM-مواد فولفستين الصلب المقاومة للاستعمال | / |
| مواصفات المسمار | HS-P16-WG Pitch 1MM فولفستين الصلب المقاوم للاستعمال | / |
| عمر المسامير البلاستيكية | يمكن استخدام معجون اللحام لمدة 2-3 أشهر على أساس يوم عمل لمدة 10 ساعات | / |
| عمر المسامير من الصلب التنغستن | يمكن استخدام معجون اللحام لمدة 10-24 شهرًا بناءً على 10 ساعات من العمل يوميًا | / |
| الغراء غير المناسب | 900CPS لزجة منخفضة أو أقل، غراء سريع التجفيف | / |
| طريقة تغذية غير مناسبة | براميل الضغط | / |
| دقة التوزيع | 5٪ (مع مراعاة الغراء الفعلي) مع خطأ جسيمات كبير | / |
| صمام التنظيف | فقط استخدم قطعة قماش لمسح الاختبار، ويمكن أيضا أن تنظف مع ماء تينا | / |
