| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-PF-PUR30CC |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |
صمام التنفس PT100 PUR HS-PF-PUR30CC صمام التوزيع لـ SMT / FPC / PCB،التجميع
تقدم
صمام PUR Jetting Valve هو جهاز يستخدم لرش ملصق البولي يوريثان (Polyurethane Adhesive) أو مواد سائلة مماثلة عالية اللزوجة بدقة. غالبًا ما يستخدم في تصنيع الإلكترونيات ،صناعة السيارات، الفضاء الجوي وغيرها من المجالات الصناعية التي تتطلب تطبيق دقيق للصمغ.
The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots
لديها الميزات والوظائف الرئيسية التالية:
1.التنفس الدقيق: PUR Jetting Valve يستخدم تقنية التنفس المتقدمة للسيطرة على كمية وسرعة وموقع حقن الغراء بطريقة دقيقة للغاية.هذه الدقة تجعلها مناسبة للتطبيقات التي تتطلب تطبيق الغراء بدقة عالية، مثل تثبيت وإغلاق مكونات الدقة.
2قابلية ضبط وبرمجة: المعدات لديها معايير رش قابلة للتعديل ، مثل ضغط رش الغراء ، وقت رش الغراء ووضع رش الغراء.هذا يسمح للمشغلين بتحسين وتحسين استنادًا إلى احتياجات التطبيق المحددةبعض صمامات PUR Jetting لديها أيضًا وظائف قابلة للبرمجة ، والتي يمكن أن تضع أوضاعًا ومسارات رذاذية متعددة من الغراء للتكيف مع متطلبات العملية المختلفة.
3إنتاج فعال: صمام PUR Jetting لديه سرعة رش الغراء السريع ووقت الاستجابة لزيادة كفاءة الإنتاج. إنه مناسب لبيئات الإنتاج الضخم ،يمكن أن تستكمل بسرعة ودقة مهمة طلاء الغراء، وتحسين قدرة الإنتاج وكفاءة خط الإنتاج.
4قابلية التكيف القوية: صمام PUR Jetting مناسب لمواد الغراء مع مجموعة متنوعة من اللزوجة والسوائل ، بما في ذلك الغراء البولي يوريثان ، الغراء الايبوكسي ، غراء السيليكون ، الخ.مرونة تصميم الفوهة والصمام يسمح بتكييفها مع خصائص الغراء المختلفة واحتياجات التطبيق.
5وظيفة التنظيف الذاتي: بعض صمامات PUR المتقدمة لديها وظيفة التنظيف الذاتي ، والتي يمكن أن تزيل الغراء المتبقي في الفوهة من خلال غسل السائل التنظيفي أو الغاز ،تقليل أعمال الانسداد والصيانة.
المبدأ والتحكم

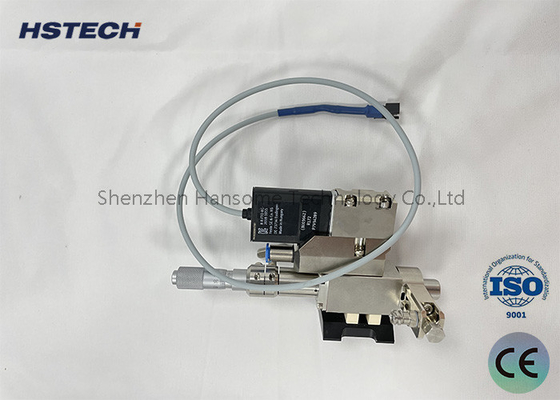

صمام النفاث 30CC PUR
1يتكون صمام حقن PUR من وحدة تسخين طبل ، وحدة غطاء تحت الضغط ، وحدة تسخين فوهة ، وحدة مسار التدفق ، وحدة جسم الصمام وحدة تبديد الحرارة.
2.تحمل وحدة تسخين البرميل البرميل بالإضافة إلى التسخين في مرحلة واحدة مع درجة حرارة قابلة للسيطرة. يتم الانتهاء من التسخين الأولي للجل.
3وحدة الغطاء المضغوط تغلق و تضغط على الطبل و تتحكم في ضغط الخروج من خلال جهاز التحكم
4وحدة تبديد الحرارة تبعد الحرارة وتقلل من الضوضاء من جسم الصمام.
5.صمام الحقن الكهربائي يستخدم تصميمًا وحداتيًا ، ويتم تصميم الجزء المتصل بالجل كوحدة عابرة ،والجزء الذي لا يلامس الجل مصمم كوحدة جسم الصمام.
6يمكن تغيير وحدة مسار التدفق لتلبية متطلبات التوزيع في تطبيقات مختلفة.
7قطرات الفوهات في سلسلة (من 40μm إلى 500μm).
8يتم تصنيف الفوهات إلى نوع الطائرة المسطحة، ونوع الإبرة، ونوع التمديد.
9يجب تنظيف وحدات الركاب بانتظام في جهاز تنظيف بالموجات فوق الصوتية. يجب عدم غمر الختم في المذيبات العضوية. هناك حاجة إلى أدوات خاصة لتنظيف الفوهات لمنع تلف الفوهات..
جهاز تحكم صمام النفاث
1الشاشة التي تعمل باللمس تتحكم في صمام الحقن الكهربائي الصلب ونظام التوزيع ، تدعم الاتصال MES ، قوية وآمنة وموثوقة.
2تطبق شاشة اللمس وضع التحكم الرسومية، يتم عرض مكونات نظام التوزيع ووظيفة عرض التحكم بشكل رسمي، وهو موجز وبديهي.
3جهاز تسخين الفوهة: يتطلب تسخين الفوهة إلى درجة حرارة مناسبة قبل التوزيع. جهاز التسخين يعتمد وضع تسخين مرحلة واحدة.

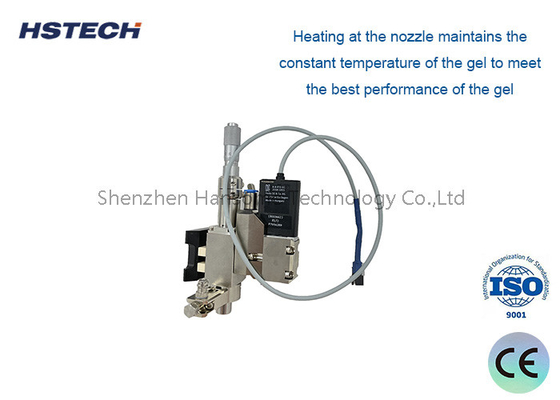

4التسخين في الفوهة يحافظ على درجة حرارة ثابتة من الهلام لتلبية أفضل أداء من الهلام. أفضل أداء من اللولب.
تسخين الفوهة والبرميل
1يجب تسخين الفوهة إلى درجة حرارة مناسبة قبل التوزيع. جهاز التدفئة يتبنى وضع التدفئة في مرحلتين.
2التسخين في الفوهة يحافظ على درجة حرارة ثابتة من الهلام لتلبية أفضل أداء من الهلام. أفضل أداء من اللولب.
المواصفات
| النموذج | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| الحجم (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| الوزن | حوالي 1.2 كجم | حوالي 1.5 كجم |
| مادة كتلة العزل الحراري | (بيك) | (بيك) |
| طريقة قياس الحرارة | PT100 | PT100 |
| درجة حرارة التسخين في البرميل | ≤ 150 درجة مئوية | ≤ 160 درجة مئوية |
| ضغط الهواء في الحقنة | 0~2.0Kpa | 0~2.0Kpa |
| دقة إعطاء الغراء | >98% | >98% |
| الحد الأدنى لعرض خط الغراء | 0.35MM | 0.5MM |
| نطاق اللزوجة | 1~100000Cps | 1~100000Cps |
| سرعة الطائرة | 200 نقطة/ثانية | 200 نقطة/ثانية |
| مادة الصمام | الفولاذ المقاوم للصدأ القاسي | الفولاذ المقاوم للصدأ القاسي |
| مادة الفوهة | فولفستين | فولفستين |
| فولتاج التدفئة | 220 فولت | 220 فولت |
| درجة حرارة تسخين المقعد | ≤ 250 درجة مئوية | ≤ 250 درجة مئوية |
| ضغط هواء الصمام | 6.5~7.0Kpa | 6.0~7.0Kpa |
| حجم إعطاء الغراء | 0.3nl | 0.3nl |
| قطر معظم أجهزة إعطاء الغراء | 0.3MM | 0.4MM |
| مصدر الطاقة | الغاز المضغوط الجاف | الغاز المضغوط الجاف |
| السائل المطبق | صمغ PUR الذوبان الساخن، منتجات السيليكون، الراتنج الايبوكسي، الخ | معظم الصمغات الذائبة الساخنة، السيليكون، الغراء الأحمر، الراتنج الايبوكسي، الغراء الأسود، الخ |
المزايا
1تسخين البرميل مناسب لـ 30cc و 100cc و 300cc لصق ذوبان ساخن بحجم مختلف.
2تصميم وحدات، سهلة لاستبدال الأجزاء، عمليات تحديد الأخطاء بسيطة، مجموعة واسعة من تطبيقات العملية.
3يمكن أن يكون حجم الرش دقيقًا إلى 0.3nL ، ودقة استمرارية بقعة الرش الملصق تصل إلى 98٪.
4يمكن تحقيق الحد الأدنى من 0.17mm عرض خط، الحد الأدنى من 0.15mm قطرات بقعة من عملية رش الغراء الذوبان الساخن.
5يمكن أن يطابق أي منصة حركة في السوق.
مجال التطبيق
SMT/FPC/PCB، التجميع، تجميع شاشة عرض مسطحة، تعبئة أشباه الموصلات، صناعة LED، صناعة المعدات الطبية،صناعة الملابس الداخلية غير الملصقة.
