| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

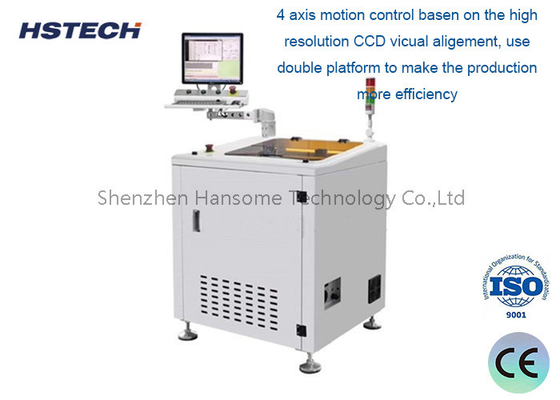

أجهزة التوجيه PCBA ذات النوع المزدوج من منصات الطحن ذات الكفاءة العالية مع تغذية الدرج
تقدم
آلة PCBA Router Machine (PCBA cutting machine) هي معدات آلية تستخدم في عملية التصنيع الإلكتروني.يستخدم أساسًا لقطع مجموعات لوحات الدوائر المطبوعة المجمعة (PCBA) إلى لوحات دوائر فردية مستقلة.
آلة PCBA الراوتر لديها الميزات والوظائف التالية:
1دقة القطع: يمكن لـ PCBA Router Machine تحقيق عمليات القطع عالية الدقة ، مما يضمن قطع PCBA إلى لوحات دوائر فردية تلبي المتطلبات.يستخدم أدوات القطع الدقيقة وأنظمة التحكم لتحقيق مواقف القطع الدقيقة والأحجام.
2التشغيل الآلي: هذه الآلات عادة ما يكون لها وظائف التشغيل الآلي ويمكن أن تعمل من خلال البرامج والمعلمات المحددة مسبقا.يحتاج المشغل فقط إلى تعيين معايير القطع ووضع PCBA ليتم قطع، وستقوم الآلة بتنفيذ عملية القطع تلقائيًا ، مما يحسن من كفاءة الإنتاج ويقلل من العمليات اليدوية.
3طريقة القطع: عادة ما تستخدم آلة PCBA Router أدوات القطع ، مثل أدوات القطع الدورية عالية السرعة أو رؤوس القطع ، لأداء عمليات القطع.يمكن استبدال القطع وتعديلها وفقا لاحتياجات القطع المختلفة لاستيعاب أنواع وأحجام مختلفة من PCBA.
4قطع طبقة الملصق: أثناء عملية القطع ، يمكن لـ PCBA Router Machine قطع طبقة الملصق على PCBA.الطبقة اللاصقة هي العلامة والتسمية المستخدمة لتحديد وحماية المكونات، ويمكن لآلة القطع قطعها حسب الحاجة للحصول على حافة لوح واضحة ومظهر.
5إفراز وجمع الخث: عملية القطع ستنتج رقائق القطع ومواد النفايات.يمكن تجهيز آلة PCBA Router مع نظام تفريغ الخردة وجهاز جمع لإزالة بفعالية وجمع مواد النفايات والحفاظ على نظافة منطقة العمل.
الخصائص
1، طراز الطحن جهاز توجيه PCB مع الدقة العالية والنظافة العالية، منصة عمل موازية مزدوجة وقطعة واحدة.
2تم تصميم منصة من نوع الدرج لتجنب تلوث غرفة النظافة.
3، جمع الغبار من الجانب العلوي بكفاءة أعلى من الجانب السفلي، وأقل ضوضاء.
4تصميم منصة مزدوجة، سهلة التشغيل والصيانة.
5، تطبيق لـ 350 * 350mm pcba ، يمكن تخصيص حجم أكبر.
6، الترقية مع الروبوت لتحقيق وظيفة في الصف. ((خيار)
المواصفات
| النموذج | CM-610 | CM-610max |
| الحجم الأقصى لـ PCB | 350×350ملم | 450×450ملم |
| الحجم الأدنى لـ PCB | 5×5ملم | |
| سمك PCB | 0.4~6ملم | |
| ارتفاع طاولة العمل | 850ملم | |
| وضع التحميل | التغذية اليدوية والإفراج | |
| تحديد موقع PCB | أصابع مغناطيسية | |
| محور القطع / السرعة | سيكوتيك،صنع في ألمانيا، 5000-60000 دورة في الدقيقة | |
| نوع التبريد | نوع التبريد الذاتي | |
| فحص سكين الكسر | نعم.. | |
| سرعة القطع | 1-100mm/s | |
| دقة القطع | ± 0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 دوران يميني،فولفستين الصلب | |
| دقة تحديد المواقع المتكررة | ± 0.02 ملم | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| برمجة الإجراءات | جيربر رسم استيراد أو تحرير من خلال نظام مرئي | |
| إمدادات الهواء | 5-8KG/cm3 | |
| إمدادات الطاقة | AC380V±5%، 50/60Hz، 3KW | |
| مقاس الجهاز | 1250*1000*1650ملم | 1350*1100*1650 |
| وزن الجهاز | حوالي 900 كجم | |
مقاس الجهاز

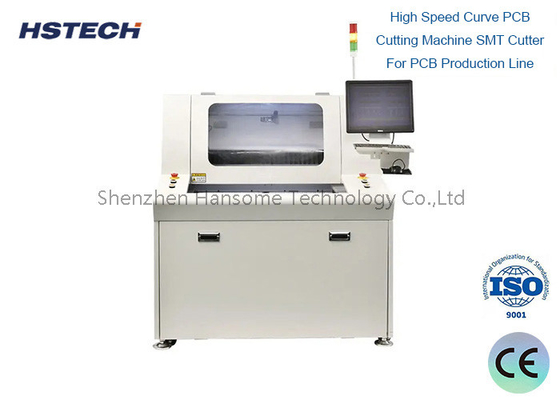

تفاصيل الآلة
نظام الرؤية الفائقة ((مجهز بكاميرا التصوير الصناعية الألمانية والعدسة اليابانية ماركة Moritex) ، وجهاز جمع الغبار على الجانب العلوي من الفرشاة ESD.
نظام قطع متكامل ((القطع باستخدام الجهاز أو الإصبع المغناطيسي) ، والرقم الرئيسي للإصبع المغناطيسي ((تصميم براءة اختراع)
نظام القطع الموثوق به ((استخدم ألمانيا Sycotec spindle و frequency invert) ، نظام Win7/Win10 الإصدار الإنجليزي.
