| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7/AR-7 ميني |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

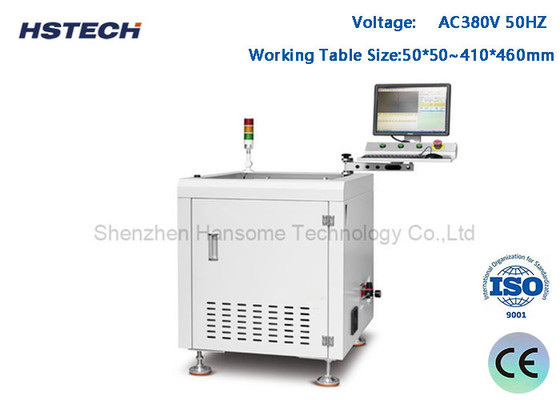

مجموعة أسفل ماكينة PCBA Router Offline آلة الفصل التلقائية استخدام SUS304 الفولاذ المقاوم للصدأ
تقدم
جهاز توجيه PCBA غير متصل هو نوع من المعدات المستخدمة في تصنيع المنتجات الإلكترونية. يستخدم لأداء معالجة جهاز توجيه على PCBA (جمعية لوحة الدوائر المطبوعة).يسمح بمعالجة دقيقة وتخصيصها عن طريق إزالة المواد الزائدة على PCBAمثل الحواف أو الثقوب أو الأجزاء غير المرغوب فيها.
الخصائص
1، برنامج الكمبيوتر خارج الاتصال الفصل التلقائي.
2، أزرار الجانب يجمع الغبار.
3، جهاز توجيه PCBA مصغّر ، مناسب لـ PCB الحجم الصغير ، وحلّ لمتطلبات توفير غرفة المصنع.
4، مصابيح مخصصة لإصلاح لوحة PCBA.
5، CCD الكشف البصري والبرمجة، دقيقة دون أخطاء.
6، البرمجة مع التعويضات وجمع الغبار.
7حجم طاولة العمليات 410-510mm PCBA.
8، مرنة لقطع نوعين مختلفين من المنتجات.
9، منصة مفتوحة للتغذية اليدوية وتفريغ، ويمكن أيضا مجهزة الذراع الميكانيكية الاختيارية ((روبوت).
عادة ما يكون لجهاز التوجيه PCBA خارج الموقع الميزات والوظائف التالية
معالجة عالية الدقة: يستخدم جهاز توجيه PCBA خارج الاتصال أدوات معالجة دقة وأنظمة تحكم لتحقيق معالجة جهاز توجيه عالية الدقة وضمان دقة وجودة PCBA.
التشغيل الآلي:آلات التوجيه والطحن عادة ما يكون لها وظائف تشغيل آلية ، بما في ذلك تحميل وتفريغ PCBA تلقائيًا ، وتحديد المواقع والتوجيه التلقائي ،التبديل التلقائي لأدوات المعالجة، الخ لتحسين كفاءة الإنتاج وراحة التشغيل.
معالجة متعددة الوظائف:يمكن لوجهة PCBA غير متصلة بالإنترنت تنفيذ أنواع مختلفة من المعالجة ، مثل تقطيع الحافة ، وتوجيه الثقوب ، والحفر ، والقطع ، وما إلى ذلك ، لتلبية احتياجات معالجة PCBA المختلفة.
البرمجة والإعدادات المرنةعادة ما تكون أجهزة التوجيه مجهزة ببرامج البرمجة والإعداد ، والتي يمكن برمجتها وتعيينها بمرونة وفقًا لمتطلبات تصميم PCBA لتحقيق معالجة مخصصة.
مراقبة وضبط بصري:تحتوي بعض أجهزة التوجيه على أنظمة مراقبة بصرية يمكنها عرض عملية المعالجة في الوقت الحقيقي ، ومراقبة جودة المعالجة ، وإجراء التعديلات والتصحيحات اللازمة.
إدارة البيانات وتتبعها:عادةً ما تحتوي أجهزة توجيه PCBA غير المتصلة بالإنترنت على وظائف إدارة البيانات وتتبعها التي يمكن أن تسجل وتدير بيانات المعالجة لتحليل الجودة وتتبعها.
المواصفات
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |
| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
التطبيقات
معالجة تجميع PCB:
تستخدم لقطع PCBA الفردية من ألواح أكبر، وهو أمر شائع بعد عمليات اللحام والتجميع.
إنتاج النماذج الأولية:
مثالية لبيئات النماذج الأولية السريعة حيث تحتاج إلى قطع ومعالجة دفعات صغيرة من PCBAs المخصصة بسرعة.
إصلاح وإعادة العمل:
مفيد في محطات إعادة العمل لإزالة أو تعديل أجزاء محددة من PCBAs ، مثل استبدال المكونات.
إنتاج الأشكال المخصصة:
يسمح للمصنعين بإنشاء PCBAs ذات الشكل الفريد للتطبيقات المتخصصة
