| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-530 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
آلة التوجيه المصغرة لـ PCB سطح المكتب الطابع حفرة منحنى آلة التوجيه لـ PCB مع محرك خطوة
مقدمة
هذه آلة توجيه الـ PCB التلقائية هي آلة توجيه آلي صغير، تعتمد نوع سطح المكتب، باستخدام نظام محرك 3 محور،تحميل اليدوي وتفريغ اللوحات PCB للتحكم التلقائيإنها آلة توجيه PCB سهلة وفعالة من حيث التكلفة
جهاز توجيه للوحات الدوائر المطبوعة (PCB) ، المعروف أيضًا باسم آلة طحن PCB ، هو آلة تستخدم خصيصًا لتصنيع لوحات الدوائر المطبوعة. يلعبون دورًا حيويًا في تصنيع الإلكترونيات ،تستخدم في العمليات مثل إزالة الأجزاء غير المرغوب فيها من PCBات متعددة الطبقات، خلق آثار الدوائر، فتح الثقوب، وتخصيص الأشكال.
تلعب أجهزة توجيه PCB الأدوار المهمة التالية في عملية تصنيع لوحات الدوائر: إزالة المواد الزائدة ، وخلق آثار الدوائر ، وفتح الثقوب ، وتخصيص الأشكال
يتم استخدام موجهات PCB على نطاق واسع في التصنيع الإلكتروني وتصنيع لوحات الدوائر ، بما في ذلك على سبيل المثال لا الحصر مجالات التطبيق التالية: تصنيع المعدات الإلكترونية ،معدات الاتصال، أنظمة التحكم الصناعية، المعدات الطبية، الطيران والفضاء والدفاع.
السمات الرئيسية
1، نظام محرك ثلاثي المحور، باستخدام محرك خطوة.
2، نوع سطح المكتب مرنة، سهلة لتحريك وتعديل.
3تم تجهيزها بجهاز جمع الغبار، والحفاظ على طاولة العمليات نظيفة.
4، عندما depaneling مختلفة، فقط استبدال الأجهزة واستيراد برنامج مختلف.
5، جميع الدليل والمسمار المسمار الرئيسي ضد الغبار، وتأكد من دقة تشغيل الآلة.
6,مناسبة لفصل ألواح FPC ، ألواح الألومنيوم ، FR4 ، الخ.
التطهير
| النموذج | RM-560 | ||
| محرك مدفوع | محرك خطوة | ||
| سرعة توجيه العجلة | 50000 دورة في الدقيقة | ||
| دقة التكرار | ± 0.01mm | ||
| سرعة القطع | ماكس 100mm/s، يعتمد على مواد PCB | ||
| القرار | <0.01 ملم | ||
| النطاق المتحرك | 300*300*700ملم | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك خطوة | ||
| تحديد المواقع على الطاولة | مصابيح مخصصة | ||
| سمك PCB | 0.4~4ملم | ||
| طريقة التحميل / التفريغ | الدليل | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
تطبيق الآلة
مناسبة لقطع لوحة الألياف الزجاجية ، لوحة الألومنيوم ، لوحة الكوبر ، لوحة السيراميك ، تستخدم أساسا للهاتف الذكي ، الإلكترونية الآلية ، محرك LED ، لوحة الكمبيوتر الشخصي ، الموصول ، LED ، الخ الصناعة.

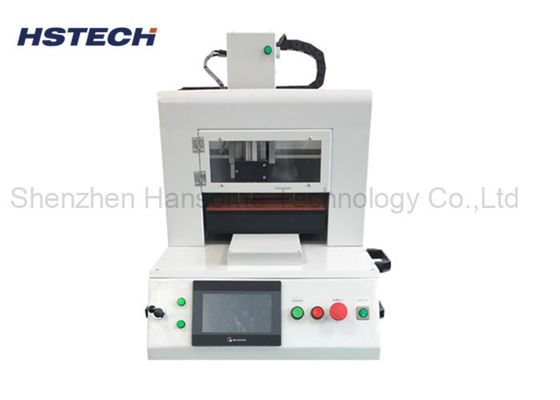

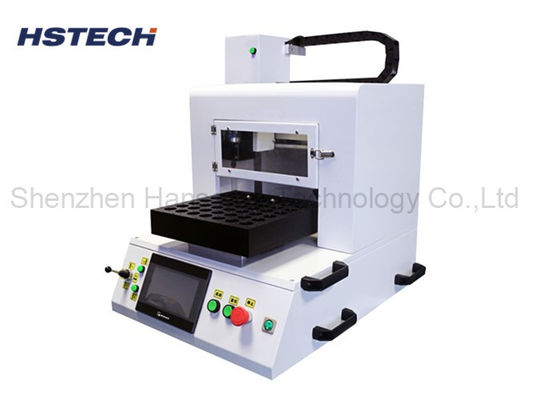

تفاصيل الآلة
