| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |
4 محورات التحكم في الحركة منصة مزدوجة جهاز توجيه PCBA غير متصل مع محور X / Y 1000mm / S
إدخال الآلة
هذه آلة PCB Router RM-F550 هي آلة PCB Router التي تم تطويرها حديثًا. يتم استخدامها لتجميع مجموعات لوحات الدوائر المطبوعة بأكملها (PCBA) إلى لوحات PCBa الفردية.تستخدم الآلة منصة مستقرة جدا لضمان دقة العمل، حجم منصة العمل هو 300 * 350mm.
لديها خيار منصة أكبر في 400 * 600mm.الآلة توفر برنامج "بصري" سهل الاستخدام لبرمجة سريعة ودقيقة عبر الإنترنت، ويمكن أيضا اكتشاف عملية التخطيط.

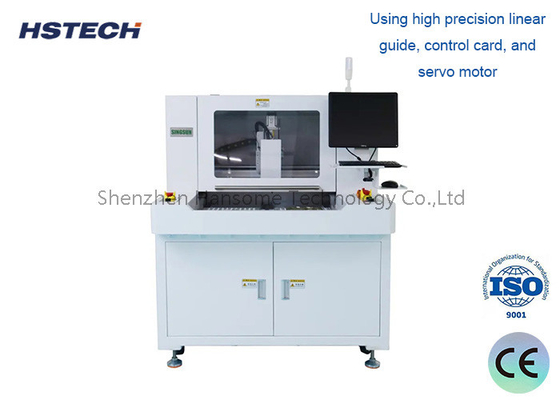

هذا فاصل للوحات الورقية تعتمد x,y,z محرك الخدمة ونظام القيادة و المسمار الكرة ، خطية دليل السكة الحديديةضمان تشغيل آلة بسلاسة ودقة،حركة دقة أقل من 0.01mm،دقة توجيه ثم 0.05 ملم.
تصميم محطة العمل المزدوجة الدوارة يجعل التشغيل المستمر، تحسين كبير في كفاءة الإنتاج.استخدام طريقة برمجة التعليم المباشر مع مرشح عبر من CCD، سهلة جداً في التشغيل، البرنامج يمكن أن تنفيذ نقطة، خط، قوس، دائرة الخ أوامر لقطع شكل مختلف من اللوحات المغطاة، فإنه لديه وظيفة وضع علامة،يمكن أن تصحح تلقائيًا تحريك الإحداثيات عند تغيير موقع PCBجهاز كمبيوتر صناعي، نظام ويندوز وبرنامج مكتمل باللغة الإنجليزية يجعل البرمجة والتشغيل سهلة جداًأجهزة التنظيف الصامتة الخارجية توفر بيئة عمل نظيفة ومنخفضة الضوضاء.يمكن استخدام قطع الطحن كقطعة 2 أو 3 ، فقط حدد المعلم على البرنامج ، لقد أطول كثيرا عمر خدمة قطع الطحن.مجهزة بمروحة مكافحة التأين الساكن والتي يمكن أن تقضي على التأين الساكن وتزيل الغبار
2، 4 محور تحرك التحكم القاعدة على عالية الدقة CCD محورية محاذاة، واستخدام منصة مزدوجة لجعل الإنتاج أكثر كفاءة.

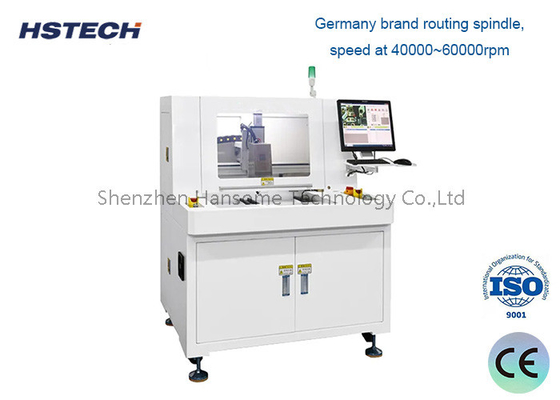

3، ألمانيا العلامة التجارية توجيه محور، سرعة في 40000 ~ 60000rpm.
4، تايوان Hiwin دليل العلامة التجارية، تأكد من دقة نظام التحرك وسلسة.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.
6، مناسبة لتصميم خطوط مستقيمة، قوس، واللوحات الدائرية المتصلة.
7، يتم وضع رصيف PCB عن طريق معالجة الزحف المستمر في مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350ملم | ||
| أنواع القطع | خط مستقيم، قوس، دائري | ||
| سرعة التحرك | محور X/Y 1000mm/s، محور Z 500mm/s | ||
| طريقة جمع الغبار | المجموعة العليا | ||
| الفولاذ | 40000 ~ 60000 دورة في الدقيقة | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s تعديل | ||
| دقة القطع | ± 0.03 ملم | ||
| دقة التكرار | ± 0.01mm | ||
| البرمجة | CCD الملونة | ||
| اتصال خارجي | USB | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| إمدادات الطاقة | 380 فولت | ||
| قوة الجهاز | 2000 واط | ||
| حجم جهاز جمع الغبار | 600*470*730ملم | ||
| قوة جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
