| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

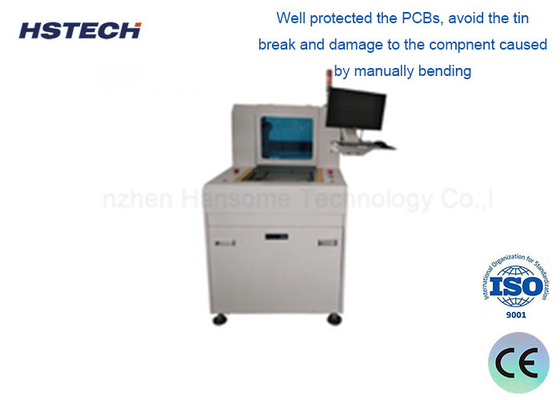

عالية السرعة الآلية أسفل للوحة PCB التوجيه آلة جمع الغبار مع تغذية الدرج
جهاز التوجيه PCB (لجنة الدوائر المطبوعة) ، المعروف أيضًا باسم آلة طحن PCB ، هو آلة تستخدم خصيصًا لتصنيع لوحات الدوائر المطبوعة.يلعبون دورا حيويا في تصنيع الإلكترونيات للعمليات مثل إزالة الأجزاء غير المرغوب فيها من PCBs متعددة الطبقاتهذه الآلات عادة ما تكون عالية دقة الطحن وقادرة على إزالة PCB بدقة.الأجزاء غير الضرورية على الدائرة تضمن موثوقية الدائرة.
تلعب أجهزة توجيه PCB أدوارًا مهمة في عملية تصنيع لوحات الدوائر: إزالة المواد الزائدة ، وخلق آثار الدوائر ، وفتح الثقوب ، وتخصيص الأشكال.
يتم استخدام أجهزة توجيه PCB على نطاق واسع في مجالات التصنيع الإلكتروني وتصنيع لوحات الدوائر ، بما في ذلك على سبيل المثال لا الحصر مجالات التطبيق التالية:تصنيع المعدات الإلكترونية، معدات الاتصالات، أنظمة التحكم الصناعي، المعدات الطبية، الطيران والفضاء والدفاع الوطني.
عادةً ما تحتاج أجهزة توجيه PCB إلى أن تكون متوافقة مع برامج CAD (التصميم بمساعدة الكمبيوتر) من أجل تحويل ملفات التصميم إلى مسارات طحن فعلية.يجب أن تكون متوافقة مع معدات تجميع PCB ومعدات التفتيش لضمان عملية إنتاج سلسة ومتسقة.
موجهات PCB هي أدوات لا غنى عنها في عملية تصنيع الإلكترونيات. إنها تلعب دورًا رئيسيًا في تصنيع لوحات الدوائر المطبوعة عالية الجودة والدقة.الميزات عالية الدقة والأتمتة لهذه الآلات تساعد على زيادة كفاءة الإنتاج وضمان موثوقية وأداء المنتجات الإلكترونية.
الخصائص
1نظام تشغيل برنامج صيني/إنجليزي.

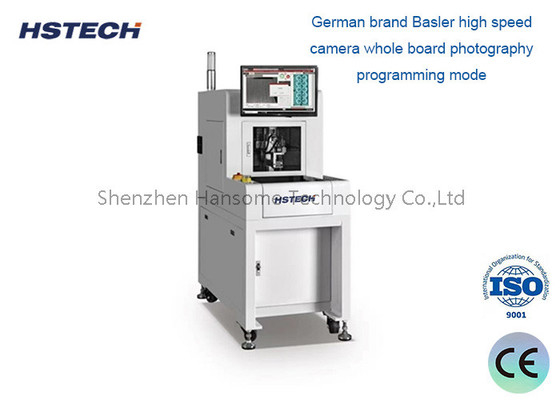

2.المركز الألماني للكاميرا عالية السرعة Basler وضع برمجة التصوير الفوتوغرافي بالكامل. يمكن تحقيق التحكم عن بعد وإصلاح الأخطاء.
3مجهزة بأداة التوجيه التلقائي ((بيت)) تغيير، الكشف عن كسر الأداة، وظيفة تصحيح ارتفاع الأداة.
4العمل على طاولة واحدة، ويمكن أيضا أن تستخدم في مزيج من اثنين من الآلات، في حين أن المعدات يمكن أن تكون بدون طيار تشغيل مع الروبوت، وتحسين فعالية الإنتاج إلى حد كبير.
المواصفات
| نموذج الجهاز | RT330 |
| حجم قطعة PCB | 310*360MM |
| مادة القطع | خروط في، فتحة طابع، نقطة دائرية، الخ |
| طاولة القطع | طاولة واحدة |
| دقة القطع | ± 0.08MM |
| دقة التكرار | ± 0.015MM |
| السرعة الحركية القصوى في المحور | محور X،Y1،Y2:1000mm/s،Z:800mm/s |
| الفولاذ | العلامة التجارية الصينية |
| وضع تغيير الأداة | تغيير الأدوات يدوياً |
| سرعة توجيه العجلة | ماكس: 60000 دورة في الدقيقة |
| الكشف عن الأدوات | إغراق الأداة التلقائي، كسر الأداة (اختياري) |
| سرعة القطع | قابلة للتعديل 5 ̊100mm/s |
| سمك قطع PCB | 0.3-3.0MM |
| طريقة البرمجة | التصوير الكامل، تعليم رسومات الصور |
| طريقة التحكم | نظام التحكم بدقة 3 محاور PC |
| الميثوسات القائمة لـ X,Y1,Y2,Z | محرك خدمة داخلي (خيار Panasonic) |
| حجم بتات التوجيه المناسبة | 0.8 ¥3.0MM |
| إمدادات الطاقة | AC220V 50/60HZ مرحلة واحدة |
| حجم الجهاز | (معدل 1250ملم*650ملم*1550ملم) |
| وزن الجهاز | 300 كجم |
| قوة جهاز تنظيف الغبار | 3 حصان |
| إمدادات الطاقة للمنظف | AC380V 3 مرحلة |
| حجم خال من الغبار | 800ملم*400ملم*780ملم) |
| حجم جهاز تنظيف الغبار | 60 كجم |
| طريقة تنظيف الغبار | تنظيف الجانب العلوي / الحجم السفلي (اختياري) |
تفاصيل الآلة
نظام الرؤية الفائقة ((مجهز بكاميرا التصوير الصناعية الألمانية و عدسة ماركة Moritex اليابانية) ، و أداة جمع الغبار من جانب الفرشاة ESD.
نظام قطع متكامل ((القطع باستخدام الجهاز أو الإصبع المغناطيسي) ، والرقم المحدد للإصبع المغناطيسي ((تصميم براءة اختراع)
نظام القطع الموثوق به ((استخدم ألمانيا Sycotec spindle و invert التردد) ، نظام Win7/Win10 الإصدار الإنجليزي.
